木工圆锯配套DIY导向切断导轨结构

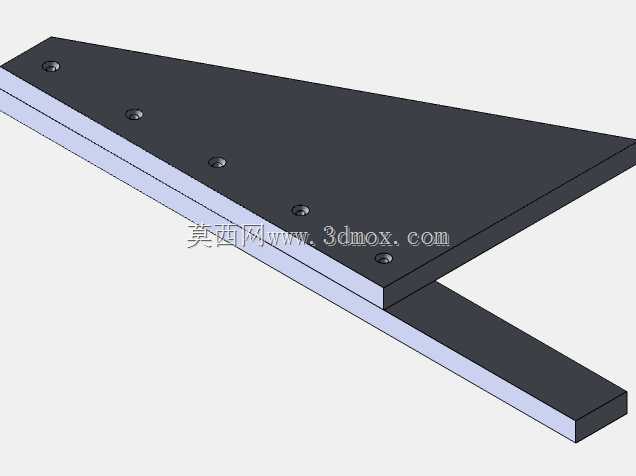

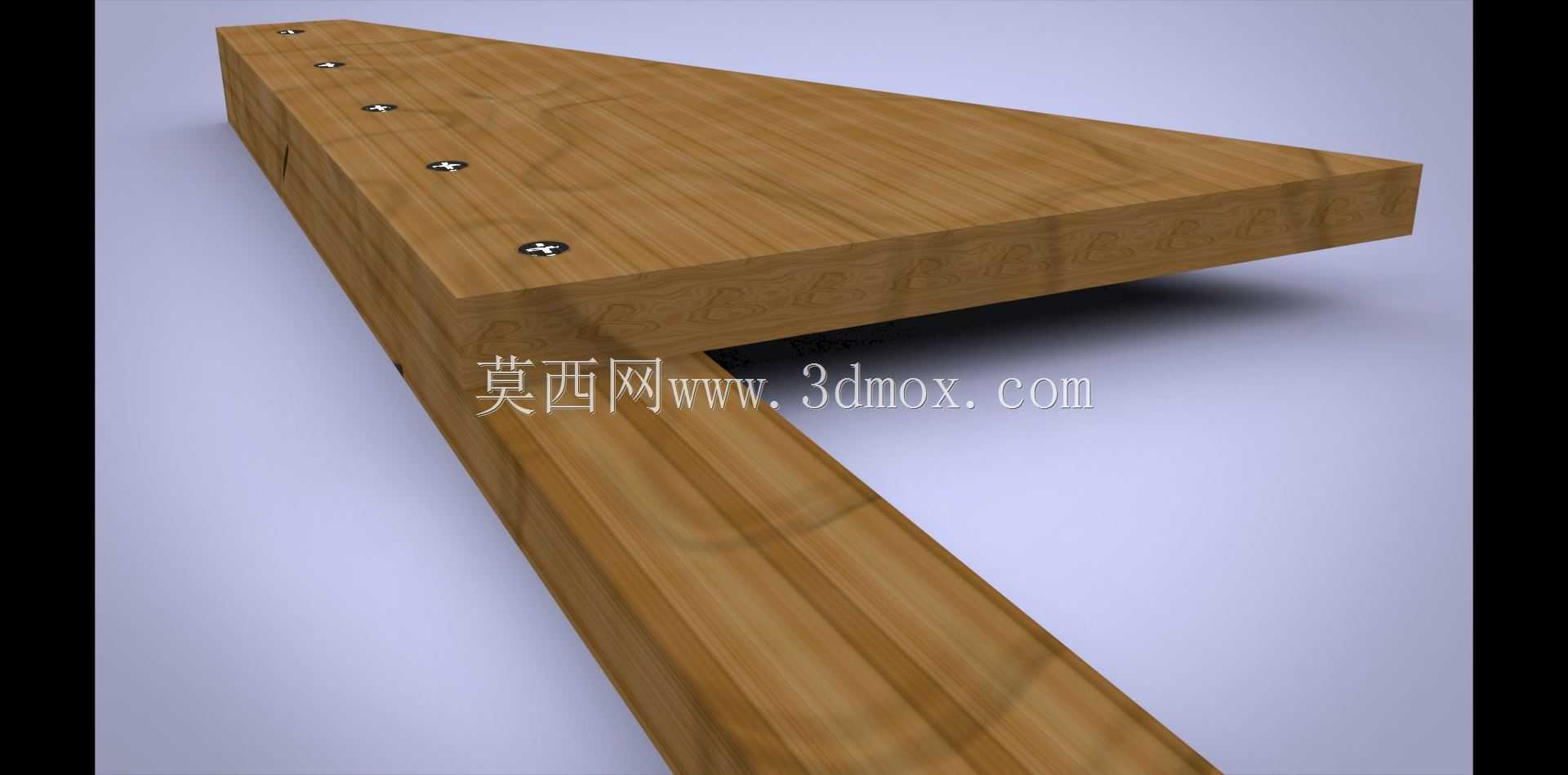

在现场木工作业、小型家装木作、工坊板材开料场景中，手持圆锯的自由裁切往往存在切口偏斜、走刀偏移、裁切面垂直度不足的问题，这类导向切断导轨正是为解决手持圆锯作业精度痛点设计的配套辅具。从结构设计逻辑来看，该导轨采用双层叠合的实木基材作为主体，上层为宽幅的靠基准面，下层为嵌入锯台导向槽的窄边定位条，两层结构通过沉头螺钉完成刚性锁合，螺钉全部做沉孔埋入处理，保证上层基准面的平面度无凸起，不会对圆锯底座的滑动行程造成干涉。设计过程中优先考虑了作业时的受力状态，圆锯底座沿导轨上层表面滑行时，侧向的靠挡边与锯座侧边完全贴合，抵消锯片切削木材时产生的侧向反作用力，避免锯片偏转导致的裁切面崩边、切口走斜问题。安装边界上，下层导向条的厚度匹配常规手持圆锯底座的导向槽深度，宽度与槽宽保持小间隙滑动配合，装配时无需额外改装圆锯本体，直接将导轨放置在待裁切板材上，靠紧划线位置即可完成定位，不需要复杂的夹具固定，单人即可快速完成装夹对位。从功能特性来看，该导轨可适配不同规格的手持电圆锯，只要锯座侧边为平直基准面即可配合使用，长行程的导轨主体可覆盖常规家装板材的整幅裁切宽度，满足1.22m*2.44m标准板材的直切作业需求。不同于金属材质的商用导轨，实木基材的导轨自重更轻，现场搬运转移方便，木质接触面不会刮伤板材饰面，对于免漆板、饰面板这类对表面划伤敏感的材料友好度更高。设计时特意将两层基材的拼接位置做了直角精度校准，保证导向边与裁切方向的平行度误差控制在木工施工允许的公差范围内，裁切后的板材边缘无需额外修边即可直接用于拼接组装。实际作业中，该导轨除了完成直向切断导向，还可配合角度块实现固定角度的斜切导向，拓展了手持圆锯的作业范围，替代了部分小型台锯的裁切功能，适合流动作业、现场施工的木工从业者使用，不需要大型固定设备即可完成高精度的板材直切作业。结构上没有复杂的活动部件，日常维护仅需检查沉头螺钉的锁合松紧度，长期使用后若基准面出现磨损，可通过刨削上层表面重新校准精度，整体制作成本低，实用性强，是木工作业中提升裁切效率与成品精度的实用辅具。
