六轮悬挂式救援移动机器人结构设计

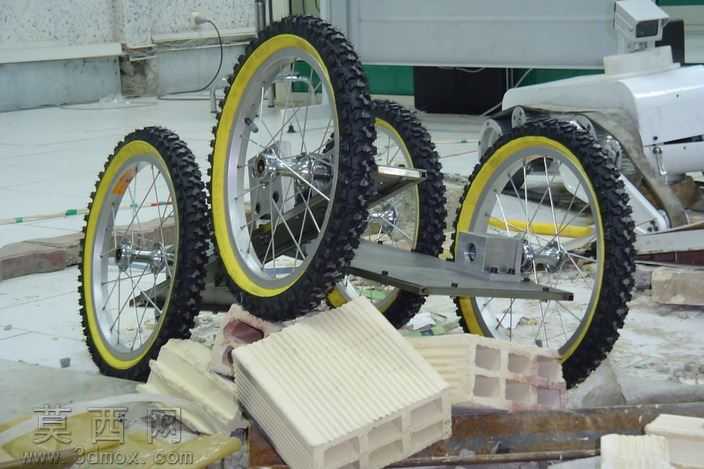

本作品为轮式救援移动机器人三维建模成果，建模过程围绕复杂非结构化地形通行需求展开，首先完成整体底盘布局规划，采用六轮独立布置方案，区别于常规四轮移动平台，该布局可提升越障时的接地冗余度，避免单轮悬空后失去动力输出。建模阶段优先搭建机械悬挂系统，每侧三组车轮配套独立的摆臂式悬挂结构，通过铰接副与主箱体连接，可在车轮遭遇凸起障碍时自适应抬升摆臂，保证其余车轮始终贴合地面，悬挂摆臂的铰接点位经过反复校核，确保摆动行程覆盖常见废墟地形的起伏高度差，避免运动过程中出现结构干涉。主箱体采用一体化封闭壳体设计，建模时对壳体的棱边做圆角过渡处理，既可以降低救援场景中尖锐边角勾挂障碍物的概率，也能提升壳体的结构抗冲击强度，壳体内部预留了电控模块、动力电源、驱动单元的安装腔体，安装位的定位孔位按照标准紧固件尺寸建模，可直接对接后续的实物加工装配。车轮部分采用橡胶胎面搭配金属轮毂的组合设计，胎面建模时刻画了深沟壑防滑纹理，适配碎石、泥泞等复杂救援路面的抓地需求，轮毂边缘的黄色标识圈做了单独的材质分区，渲染时可清晰区分轮毂与胎面的视觉边界。顶部搭载的探测模块通过可转动支架与主箱体连接，支架的转动副预留了走线通道，可容纳摄像头、环境传感器的线路布设，避免线路外露在移动过程中被剐蹭损坏。材质渲染阶段，主箱体赋予哑光黑色工程塑料材质，还原实物的轻量化防护外壳质感，车轮胎面赋予高摩擦系数的粗糙橡胶材质，金属轮毂、悬挂摆臂、顶部支架赋予拉丝金属材质，通过材质差异清晰区分不同功能部件。整体设计思路围绕救援场景的实用性出发，摒弃冗余的装饰性结构，所有建模特征均服务于地形通行、设备防护、探测作业的核心功能，各部件的装配关系完全按照实物装配逻辑搭建，可直接用于运动仿真验证、结构强度校核以及后续的实物原型制作。
