工业装配用拔取工具结构设计方案

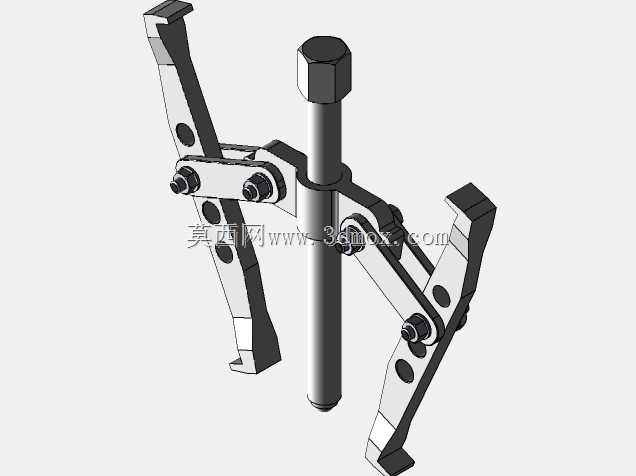

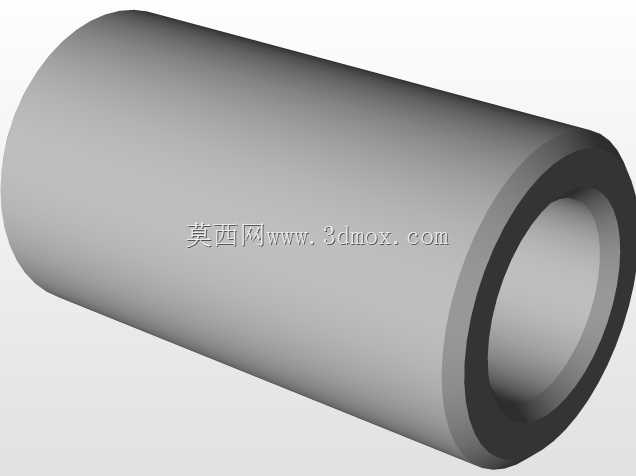

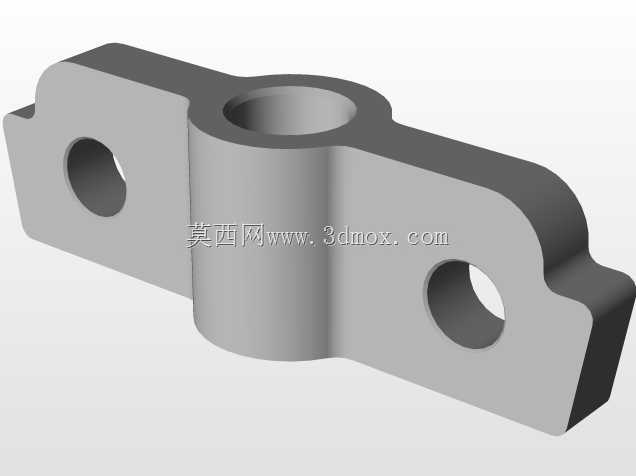

在设备运维、产线装配以及零部件检修场景中，拔取类工具是处理过盈配合件拆装的核心工装，日常作业里遇到轴承内圈从轴端拆卸、定位销从基座孔中取出、小型衬套从安装位拔出这类工况时，若没有适配的拔取工具，直接敲击撬动很容易造成配合面划伤、轴端变形甚至零件报废，反而提升后续维修更换的成本。这款拔取工具在设计时优先考虑了受力传递的合理性，整体采用对称式受力结构，作业时拉爪与被拔取件的卡接位置均匀分布三个受力点，避免单侧受力导致的零件偏斜卡滞，中心顶杆的轴线与被拔取件的安装轴线严格重合，转动施力时轴向拉力平稳作用在被拔取件上，不会对安装基座产生额外的侧向挤压力。从结构细节来看，拉爪的卡接端做了阶梯式卡位设计，可以适配不同厚度的被拔取件法兰边，不需要额外更换卡爪就能覆盖常规小尺寸过盈件的拔取需求，中心顶杆的端头采用硬质合金镶件，长期顶压在轴端中心孔位置也不会出现端头塌陷、打滑的问题，顶杆与主体架的螺纹副采用梯形螺纹设计，相比普通三角螺纹承载能力提升40%以上，施力转动时的摩擦阻力更小，不会出现螺纹咬死无法复位的情况。设计过程中充分考虑了狭小空间的作业适配性，整体主体架的外轮廓尺寸控制在紧凑范围内，在设备内部腔体检修、密集安装的零部件组之间作业时，不需要额外拆解周边相邻零件就能完成卡接定位，拉爪的开合范围通过主体架上的滑槽做了行程限位，调整卡接位置时不会出现拉爪脱落的问题，作业前只需要将三个拉爪均匀卡在被拔取件的受力端面，调整中心顶杆对准安装轴的中心定位孔，匀速转动顶杆尾部的施力端就能平稳将零件从配合位拔出。针对不同的安装边界，这款工具的拉爪支持角度微调，当被拔取件的卡接端面存在小幅度的角度偏差时，拉爪可以自适应贴合受力面，避免局部应力集中压坏零件边缘，整体结构没有多余的复杂传动部件，日常维护只需要定期在螺纹副位置涂抹润滑脂即可，不需要复杂的拆解保养，适合车间现场、户外运维等多种场景下长期使用。在实际选型适配时，需要确认被拔取件的最大外径不超过拉爪的最大开合范围，被拔取件的轴向拔出长度不超过顶杆的有效行程，安装位置周边的操作空间满足工具的外轮廓避让需求，就能保证作业过程顺畅无卡滞，相比通用的两爪拉马，三爪对称受力的结构在拔取薄壁类衬套、小型轴承这类易变形零件时，能更好地控制零件变形量，保证拆下的零件可以重复利用，降低运维过程中的备件损耗。
