精密划线针式手动抄写工具结构设计

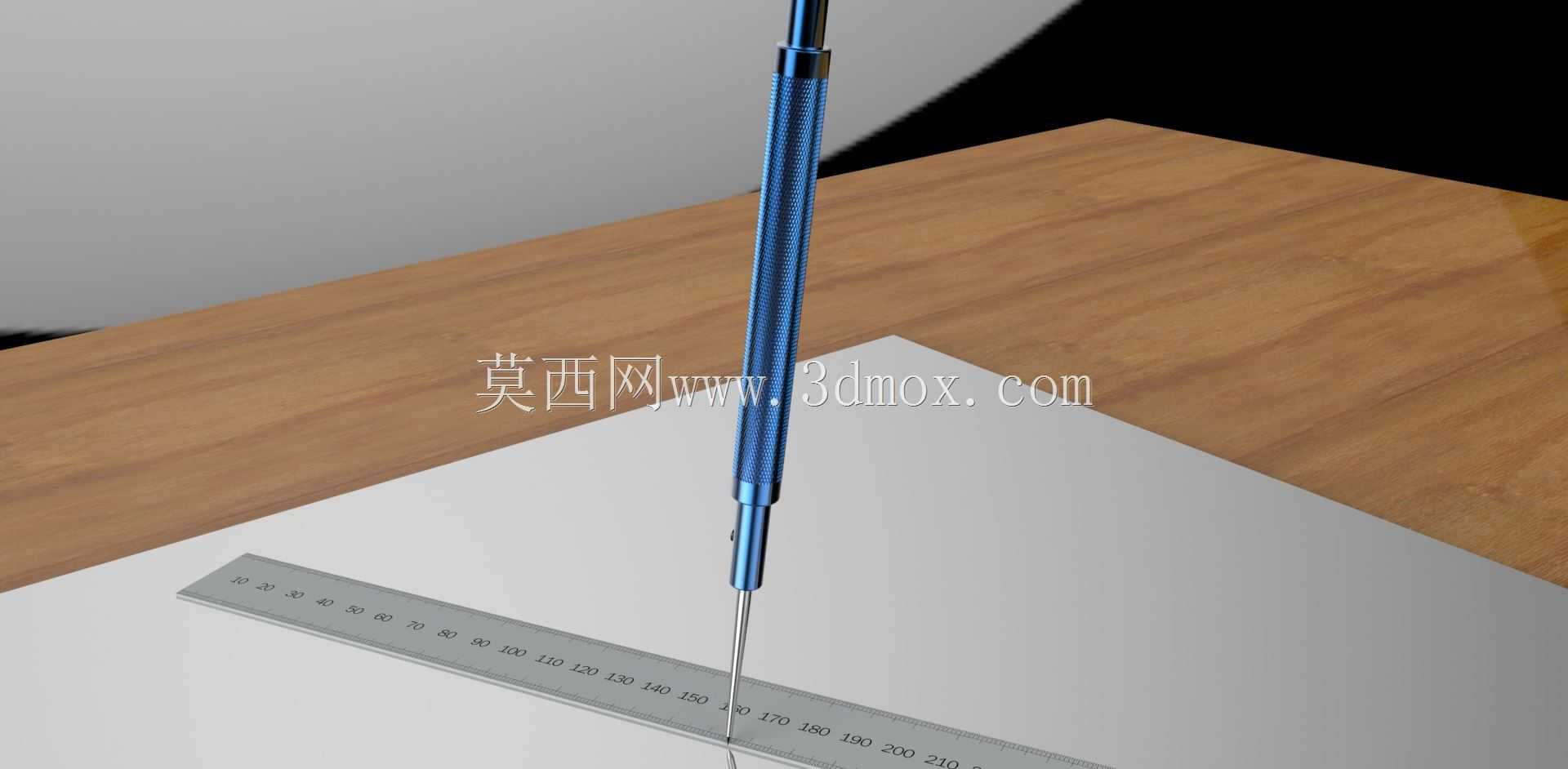

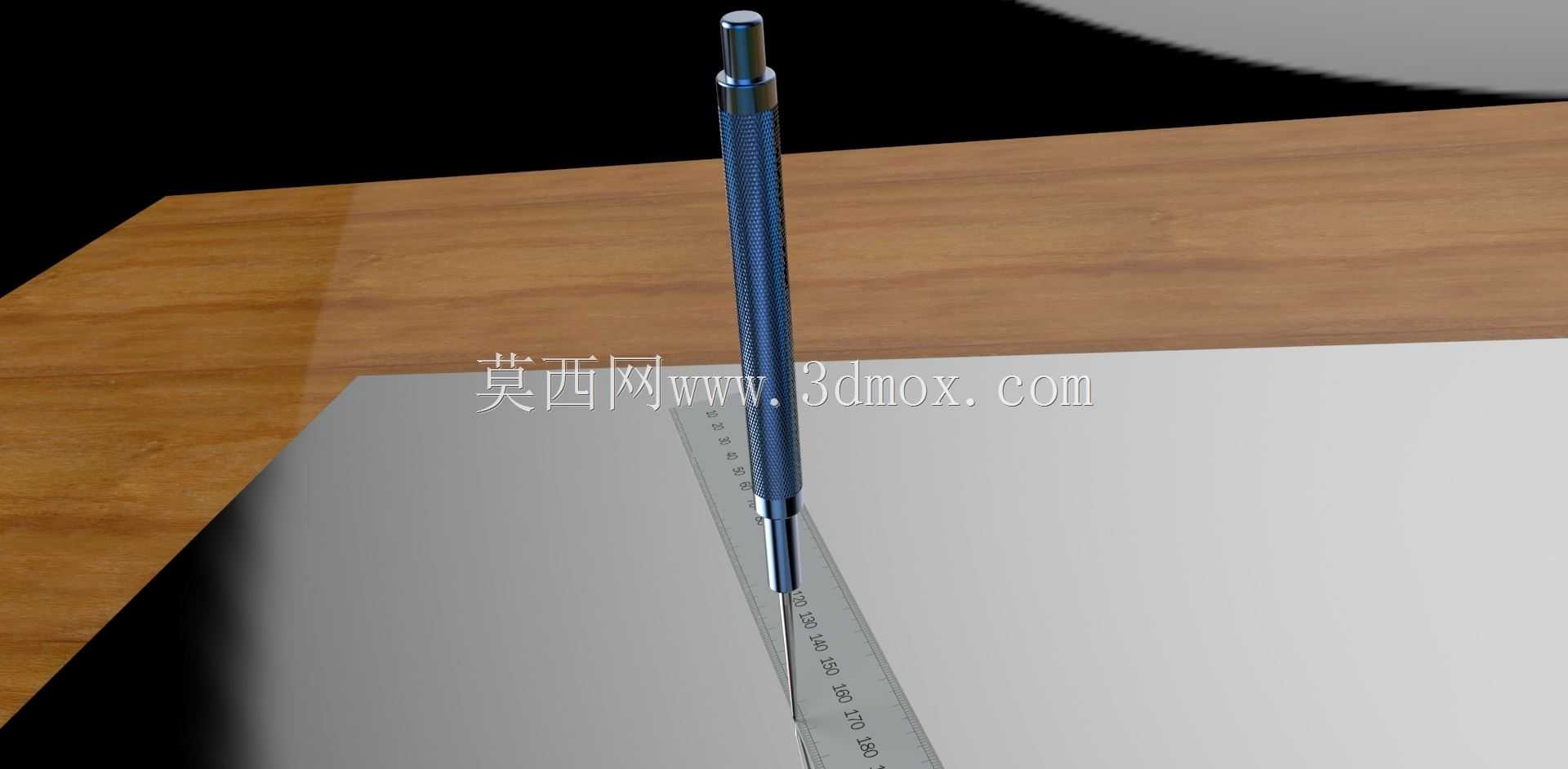

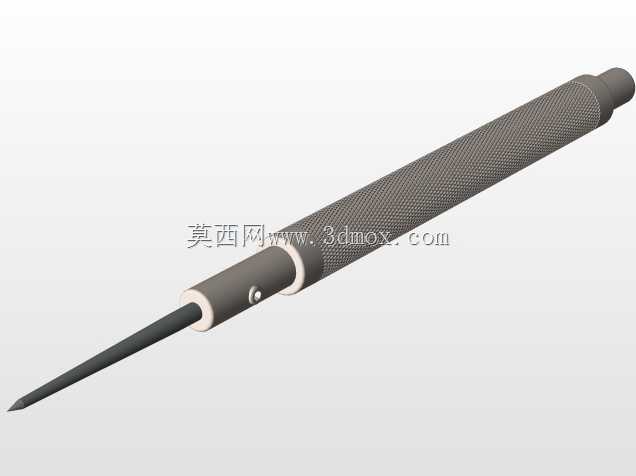

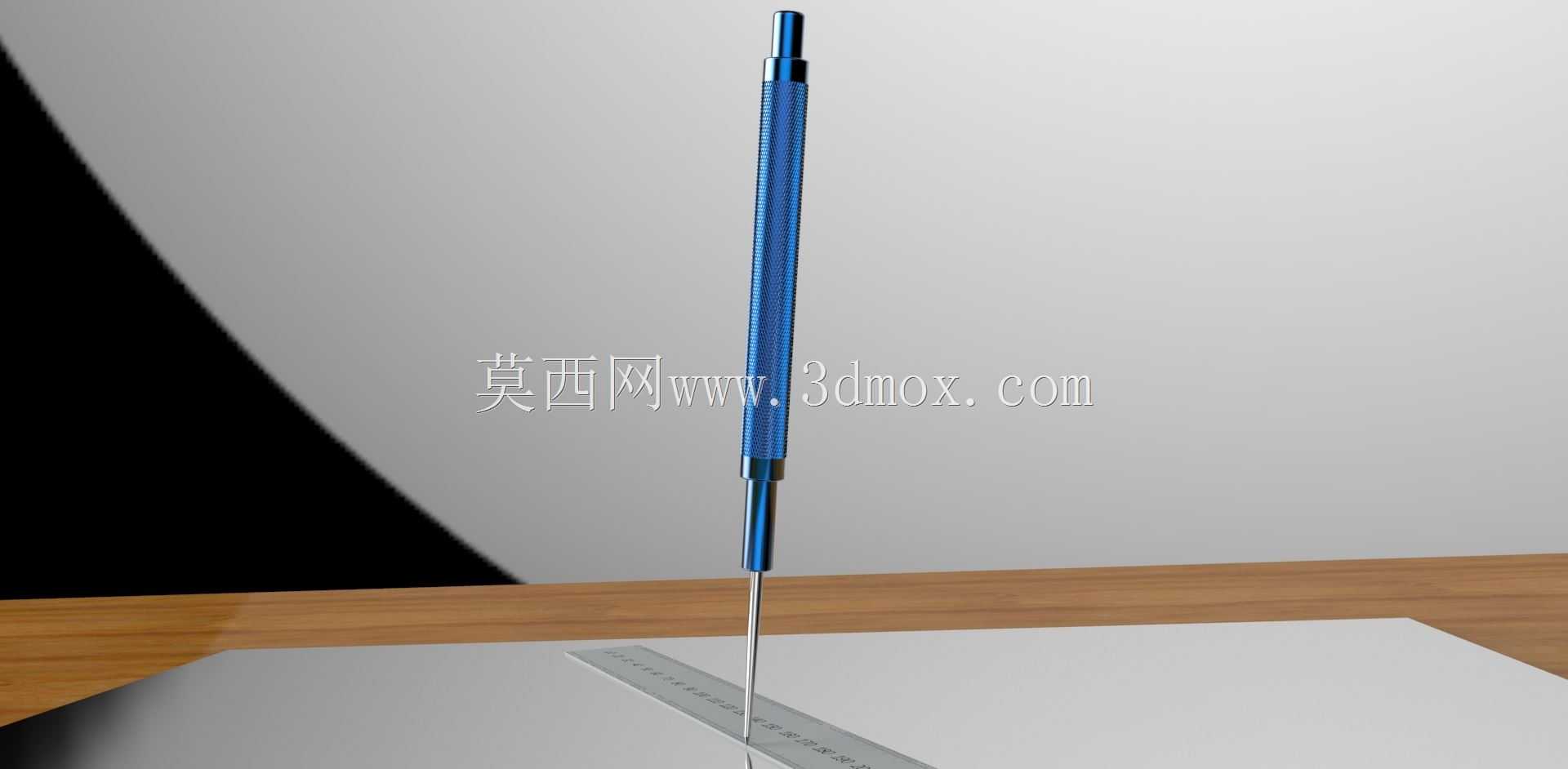

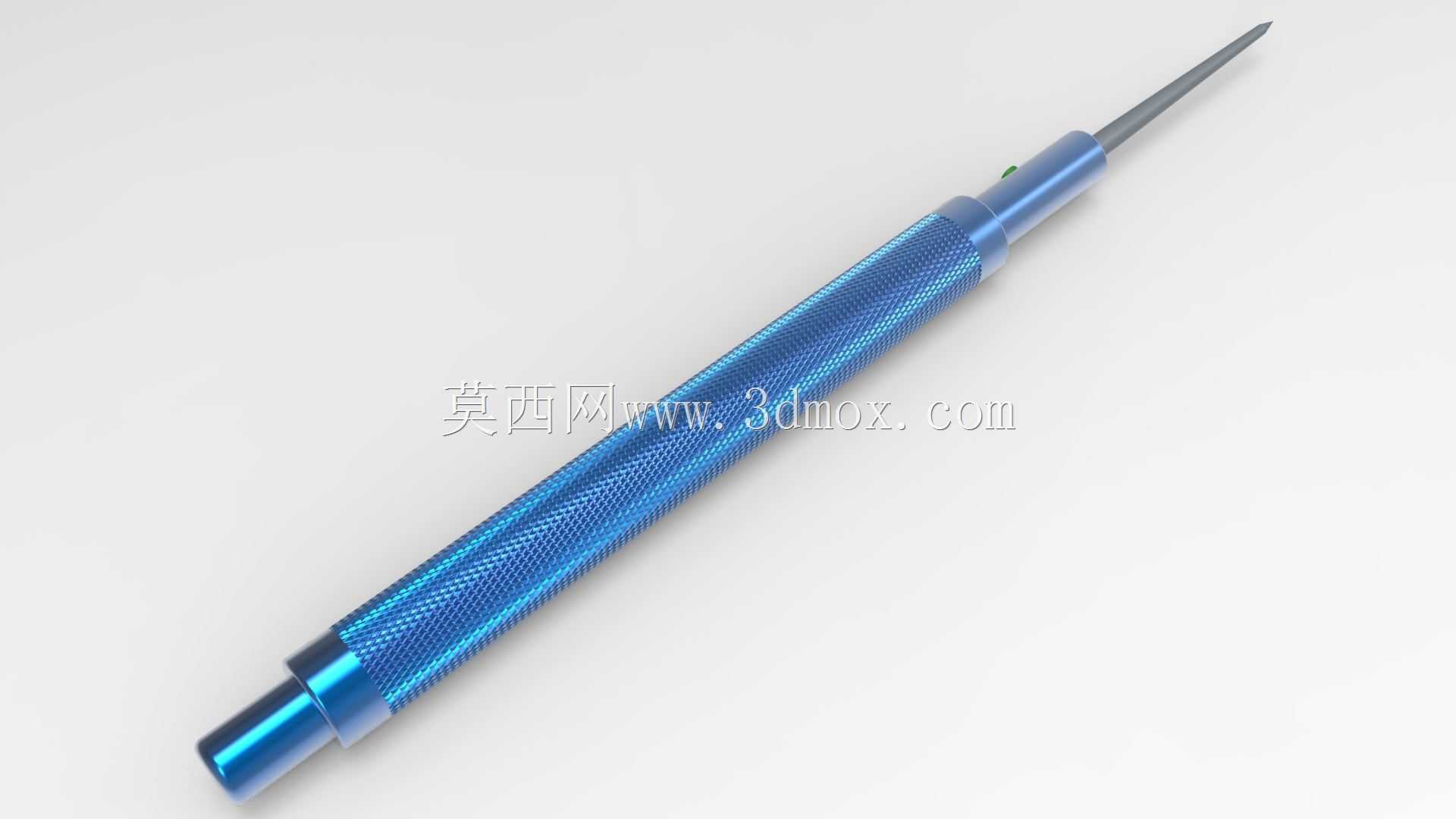

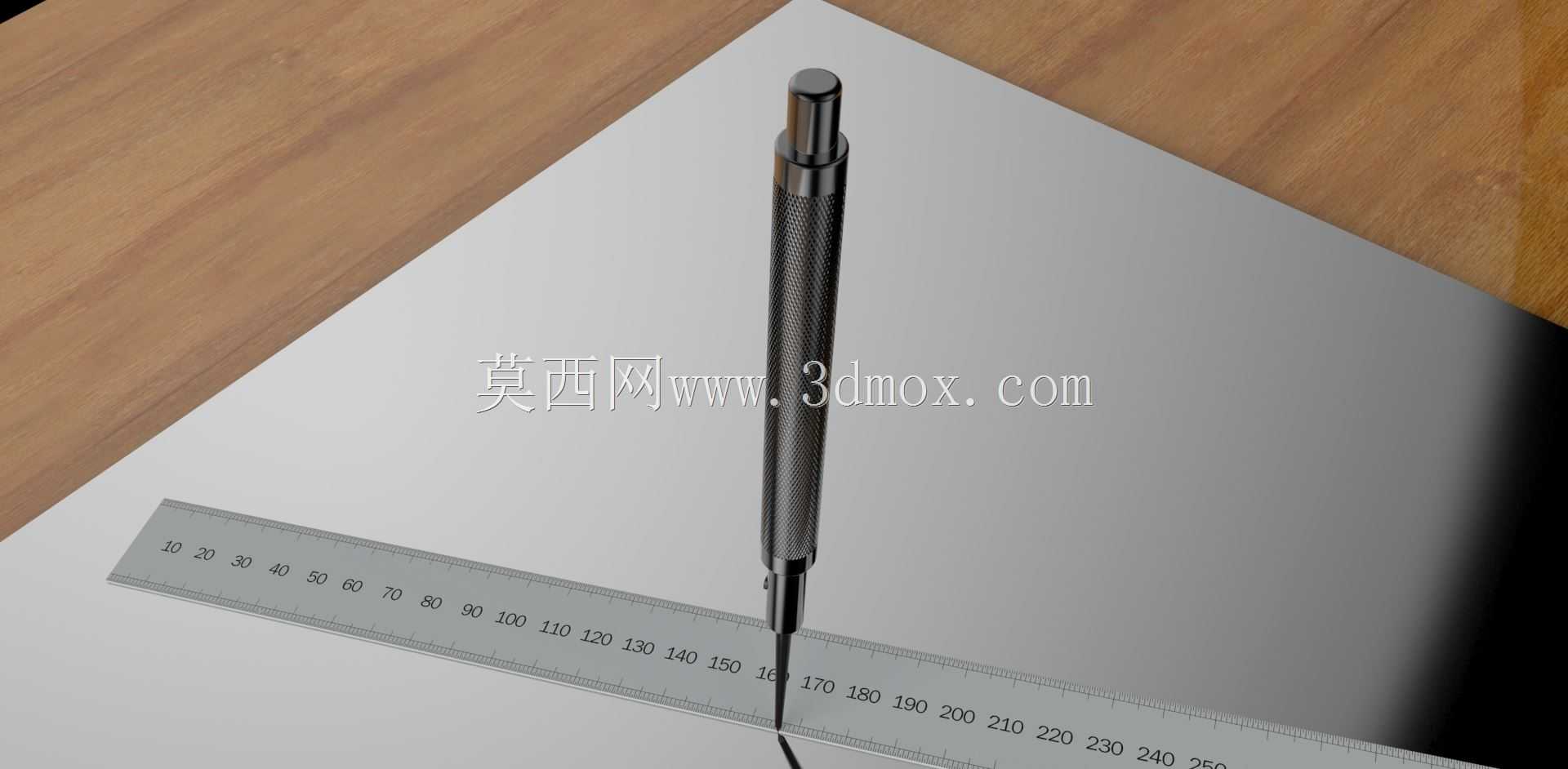

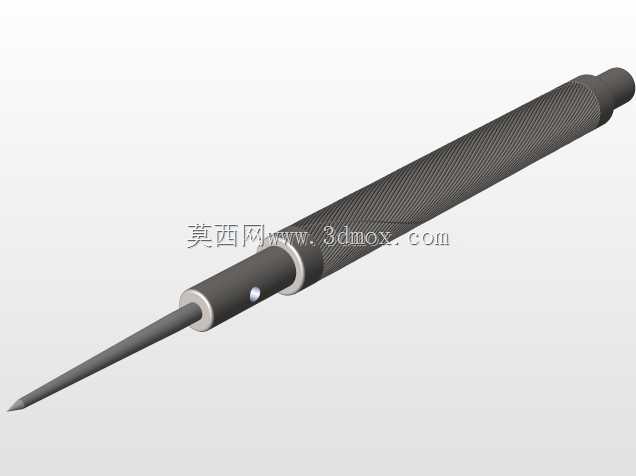

这款手动抄写工具本质是精密划线作业用的针式量具，日常在钣金放样、钳工划线、模板复刻、纸质图样转绘金属基材的场景中使用频率极高，很多一线钳工在做小尺寸工件划线、复杂轮廓转抄的时候，都会选用这类细长针式工具，相比普通划针，它的握持结构做了针对性优化，长时间手持作业不容易打滑，针杆的同轴度控制得很好，划线过程中不会出现针身晃动导致的线条偏移问题。从结构设计逻辑来看，这款工具采用分段式结构，尾部是封闭的端盖，中间握持段做了滚花纹理处理，滚花的齿距和深度经过适配，既能够保证手持时的摩擦力，不会因为手上沾有切削液、油污出现滑脱，又不会因为齿纹过深硌手，适配长时间连续作业的握持需求。握持段和针身之间做了过渡锁紧结构，能够根据作业需求调整针尖的伸出长度，在做深槽划线、狭窄空间划线时，可以适当放长针尖，在常规平面划线时缩短针尖伸出量，提升针体的刚性，避免针尖受力弯折。针尖部分采用高硬度合金材质设计，刃口磨成圆锥状，锥角控制在合理范围内，既能够保证足够的尖锐度划出纤细清晰的线条，又有足够的抗弯折性能，不会在碰到硬质点的时候出现崩尖、断针的问题。外形尺寸方面，整具工具的总长控制在单手握持的舒适区间，握持段的直径适配成年人手掌的握持尺寸，不需要额外加装辅助套就可以稳定持握，安装边界上没有多余的外凸结构，能够伸入狭小的装配间隙、模板缝隙中完成划线作业，不会因为结构干涉影响作业范围。实际使用中，这类工具除了常规的金属划线作业，也可以用于纸质图样的轮廓描线、软质材料的标记划线，针身的直线度公差控制在较高精度等级，配合直尺、角尺等辅具使用时，能够保证划出的直线、圆弧轮廓的尺寸精度，满足普通机加工、钣金下料前的划线定位需求。设计过程中特意将重心设置在握持段位置，手持的时候不会出现头重脚轻的问题，运针的时候手感更稳，能够更好控制划线的力度，避免力度过大划穿基材或者力度过浅线条不清晰的问题，针体和握持段的连接采用过盈配合加锁紧顶丝的双重固定结构，长期使用也不会出现针体松动、转动的问题，维护的时候只需要松开顶丝就可以更换磨损的针尖，不需要整体报废，降低了长期使用的成本。
