高精度外径千分尺工业级测量工具结构

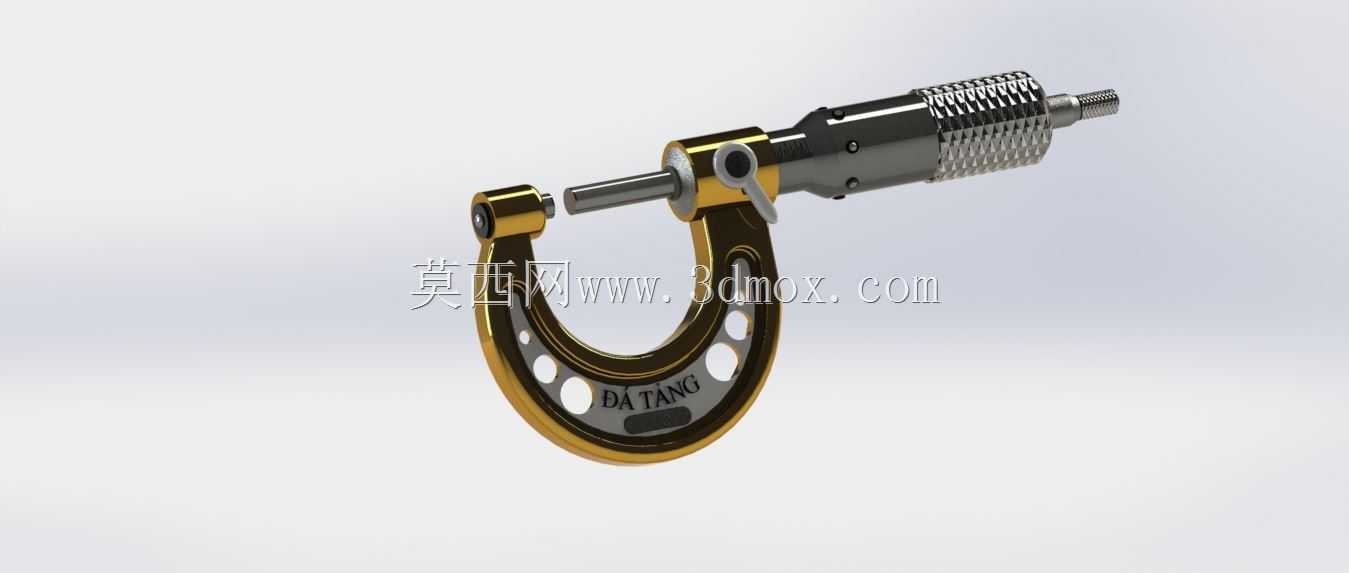

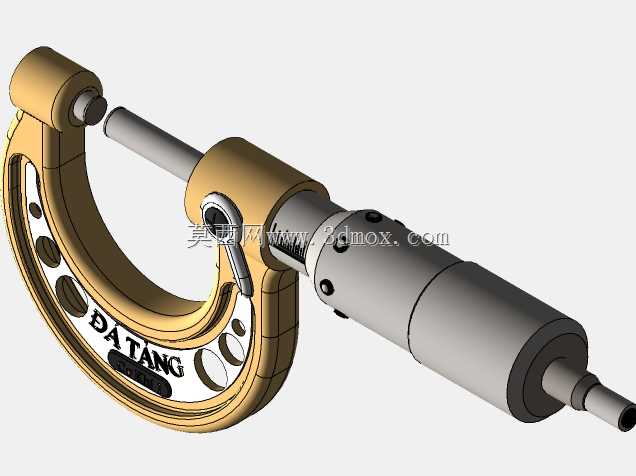

这款外径千分尺的三维结构完整还原了机械式螺旋测微器具的核心构造，在机械加工现场的尺寸终检、工序间抽检环节，这类量具是判定轴类、盘类零件外圆尺寸是否符合公差要求的核心器具，相比游标卡尺，其测力恒定的结构设计能有效规避人工按压力度差异带来的测量误差，适配IT6-IT8级精度的工件尺寸检测场景。从结构设计逻辑来看，尺架部分采用了弓形镂空减重结构，在保证架体刚性、避免测量受力形变的前提下，尽可能降低整体自重，方便检测人员长时间手持操作，架体表面的镀层结构既可以抵御车间切削液、防锈油的腐蚀，也能减少日常磕碰带来的外观损伤。测微螺杆与固定测砧的同轴度是设计时的核心管控要点，两者的轴线重合度偏差直接影响测量示值误差，模型中完整呈现了螺杆的精密螺纹传动结构，螺距严格匹配0.5mm的标准导程，配合微分筒的50等分刻度，可实现0.01mm的最小读数值，棘轮测力装置的结构也做了完整还原，当测砧与工件接触压力达到额定值时，棘轮会发出空转打滑的声响，保证每次测量的接触力一致，避免因压力过大导致螺杆形变、或是压伤工件被测表面。隔热板的设置是容易被忽略的细节，手持操作时人手的温度会通过金属架体传导导致尺架热胀冷缩，隔热垫能阻断手部热量的传递路径，减少温度带来的测量偏差，尤其在恒温计量室开展精密检测时，这个结构的作用尤为关键。锁紧装置的结构可以在测量完成后锁定测微螺杆的位置，方便操作人员将量具从工件上取下后再读取数值，避免移动过程中螺杆位移导致读数偏差。从安装与使用边界来看，这款千分尺的测量量程覆盖常规中小尺寸外径检测场景，弓形架的开档尺寸决定了可测量工件的最大直径，架体的弧形轮廓可以避让轴类零件的台阶结构，方便对不同轴段的外圆尺寸开展检测，测砧的硬质合金镶片结构提升了测量面的耐磨性能，长期使用也不会因为磨损导致测量面平面度超差，延长量具的校准周期与使用寿命。在建模过程中，各运动部件的配合间隙都按照实际装配公差做了还原，测微螺杆的轴向窜动、径向摆动量都控制在量具检定规程允许的范围内，固定套管与微分筒的刻度对齐位置也符合实际产品的装配要求，可作为量具类产品结构设计、教学演示的直观参考，也能帮助刚入行的质检人员快速理解千分尺的内部传动逻辑与测力控制原理，掌握正确的操作要点，减少日常使用中的人为测量误差。
