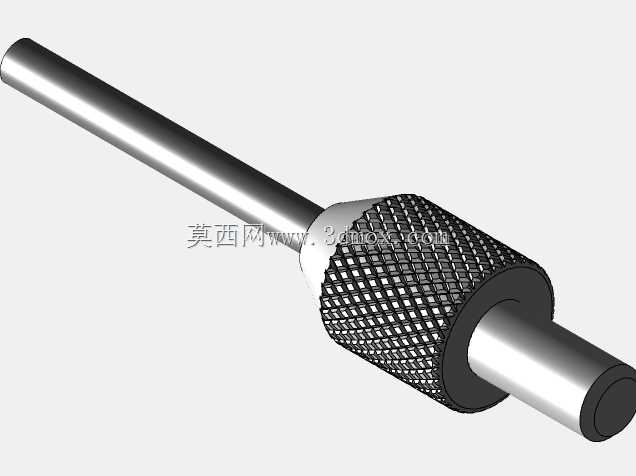

硬质合金尖头测量接触探针结构

　　这款硬质合金尖头接触探针，主要适配千分表、线性位移测量仪表作为可更换测头附件使用，在精密尺寸检测场景中承担直接接触被测工件表面、传递位移量值的核心作用。日常在机加工车间的工序间检测、计量室的精密零件形位公差测量、自动化检测工位的工件尺寸触发式检测场景中，这类测头都是消耗量较大的易损替换配件。

　　从功能设计上看，测头尖端采用硬质合金材质，相比普通钢制测头，其硬度可达HRA90以上，在长期接触钢件、铸铁、硬质合金等金属工件表面时，不易出现磨损、崩尖问题，能长期维持尖端的几何精度，避免测头磨损带来的测量示值误差。测头的杆部采用光滑圆柱结构，适配标准百分表、千分表的夹装孔径，安装时直接插入表体的测杆安装孔，拧紧夹装螺钉即可完成固定，无需额外定制转接件，互换性符合通用量具附件的适配标准。

　　中间的滚花握持段是专门为手动更换测头设计的结构，网纹滚花的纹路深度和节距经过优化，操作人员戴薄劳保手套更换时也能获得足够的摩擦力，无需借助扳手等工具即可手动拧紧，避免工具夹持造成测杆表面划伤、变形，影响安装同轴度。测头整体的同轴度公差控制在0.01mm以内，安装后测尖的径向跳动量极小，不会因为测头自身的形位误差带来测量系统误差。

　　从安装边界来看，测头的有效夹持段长度满足常规量具的夹装深度要求，伸出长度适配大多数测量场景的行程范围，不会因为测头过长导致测量时出现杆部弯曲变形，也不会因为长度不足无法接触到沉孔、窄槽内的被测表面。尖头的锥角设计兼顾了接触刚度和测点定位精度，既可以测量平面、圆柱面等常规表面，也能伸入窄槽、小直径孔的底部、螺纹牙型等特殊位置完成测量，适用的被测工件场景覆盖了绝大多数机加工零件的尺寸检测需求。

　　在建模过程中，滚花部分的纹理采用参数化阵列生成，还原了真实滚花的网纹结构，各段轴肩的过渡圆角、端面倒角都按照实际加工工艺做了还原，没有出现工艺上无法实现的尖锐棱角，模型的各部分尺寸比例完全参照实物测绘参数，可直接用于量具配件的结构参考、检测工装的装配干涉校验，也能作为虚拟仿真检测场景中的测量元件模型使用。
