数码单反相机外观结构三维建模设计

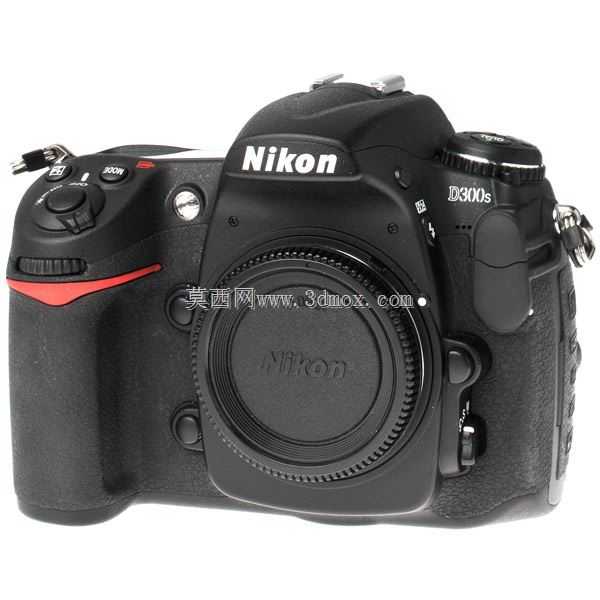

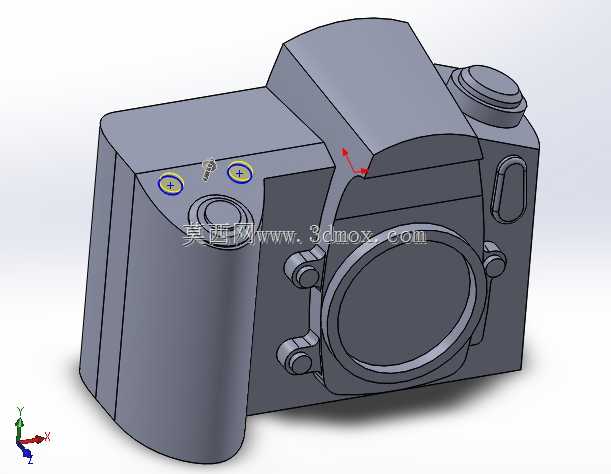

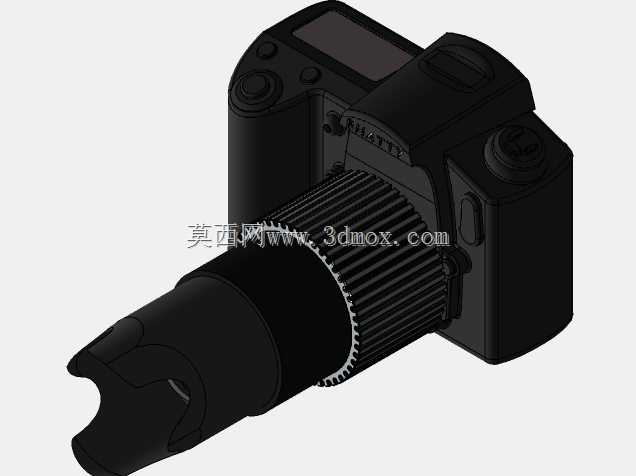

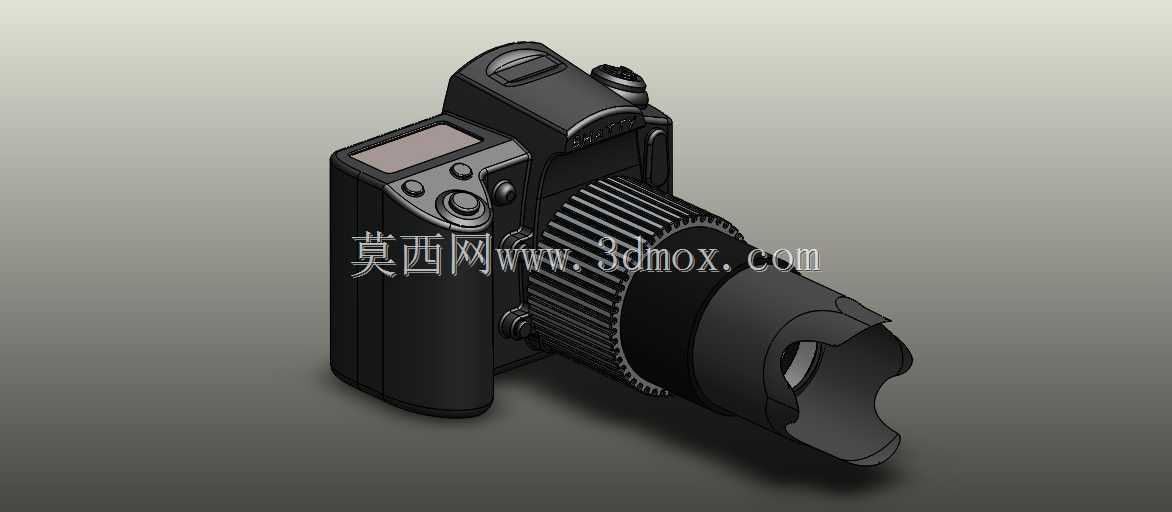

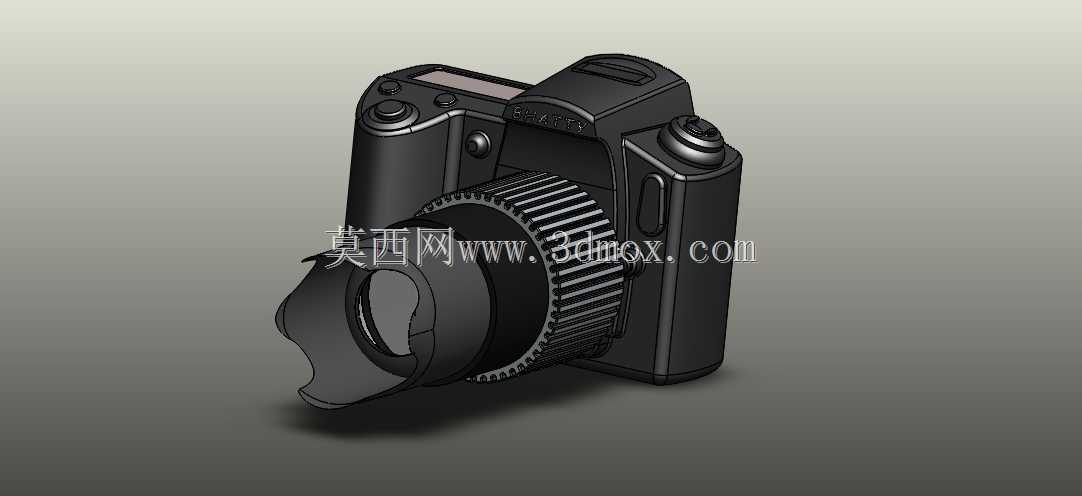

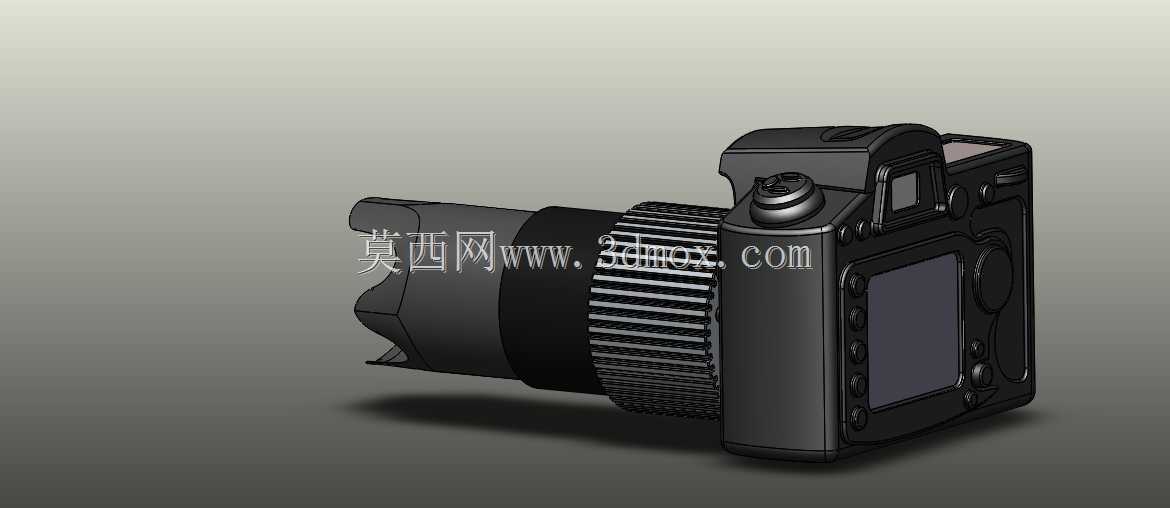

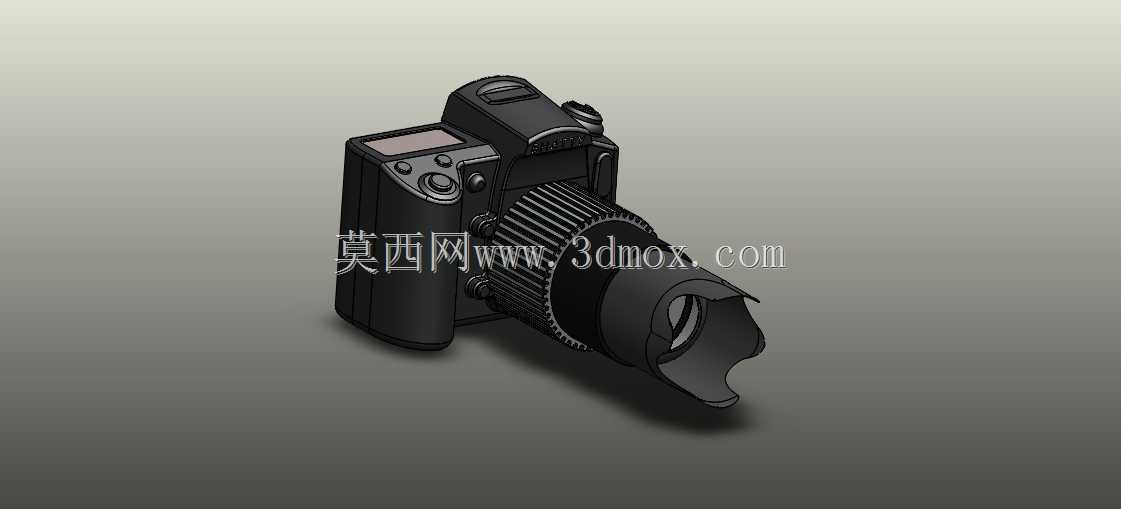

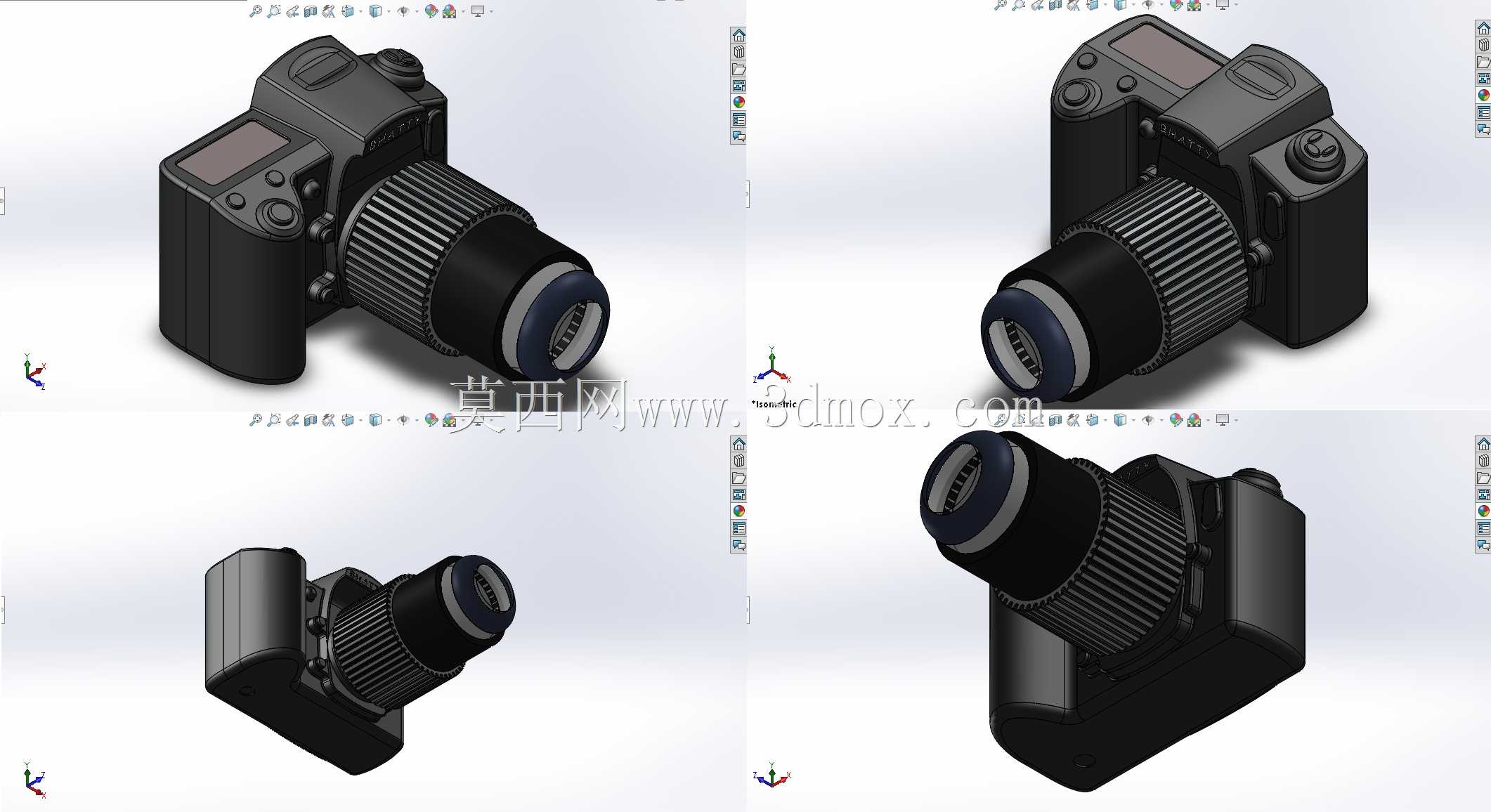

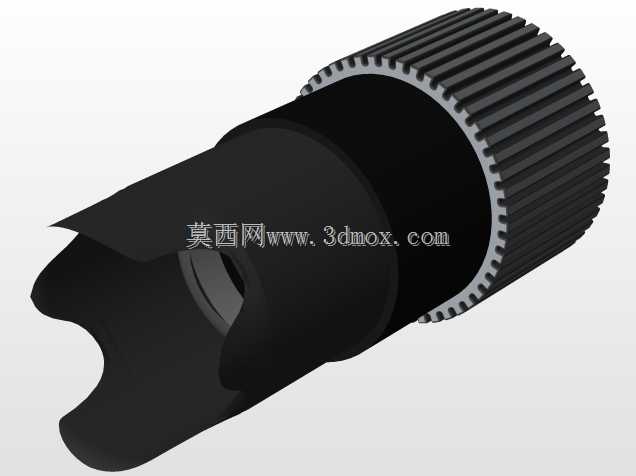

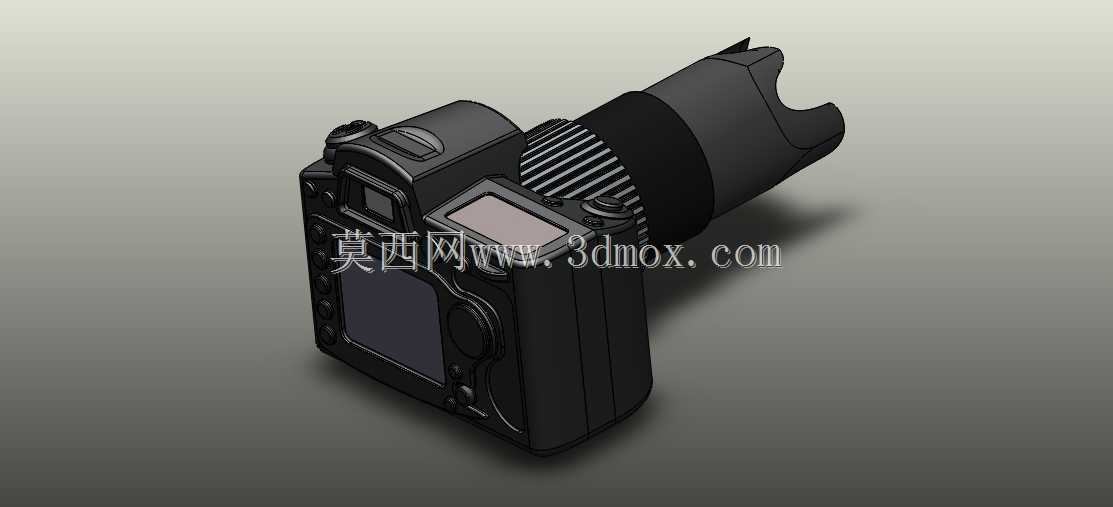

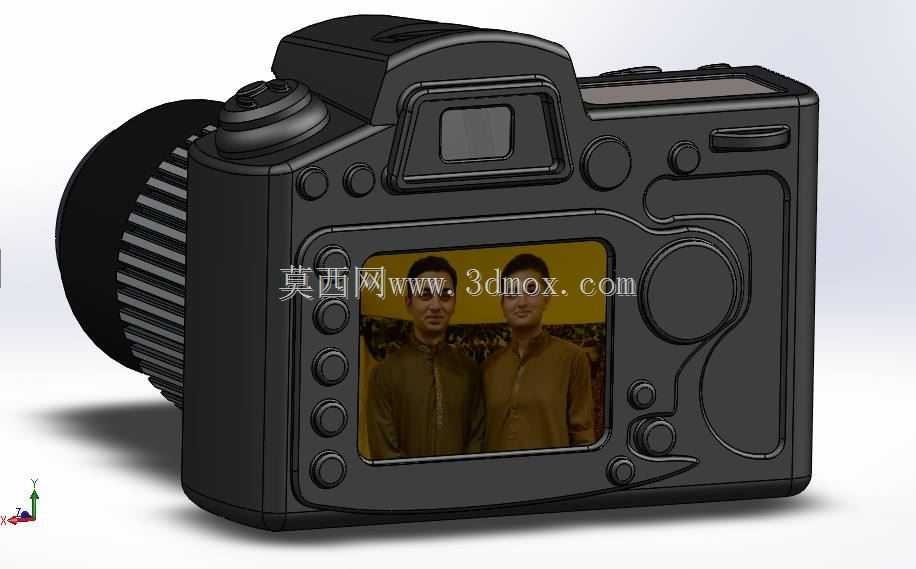

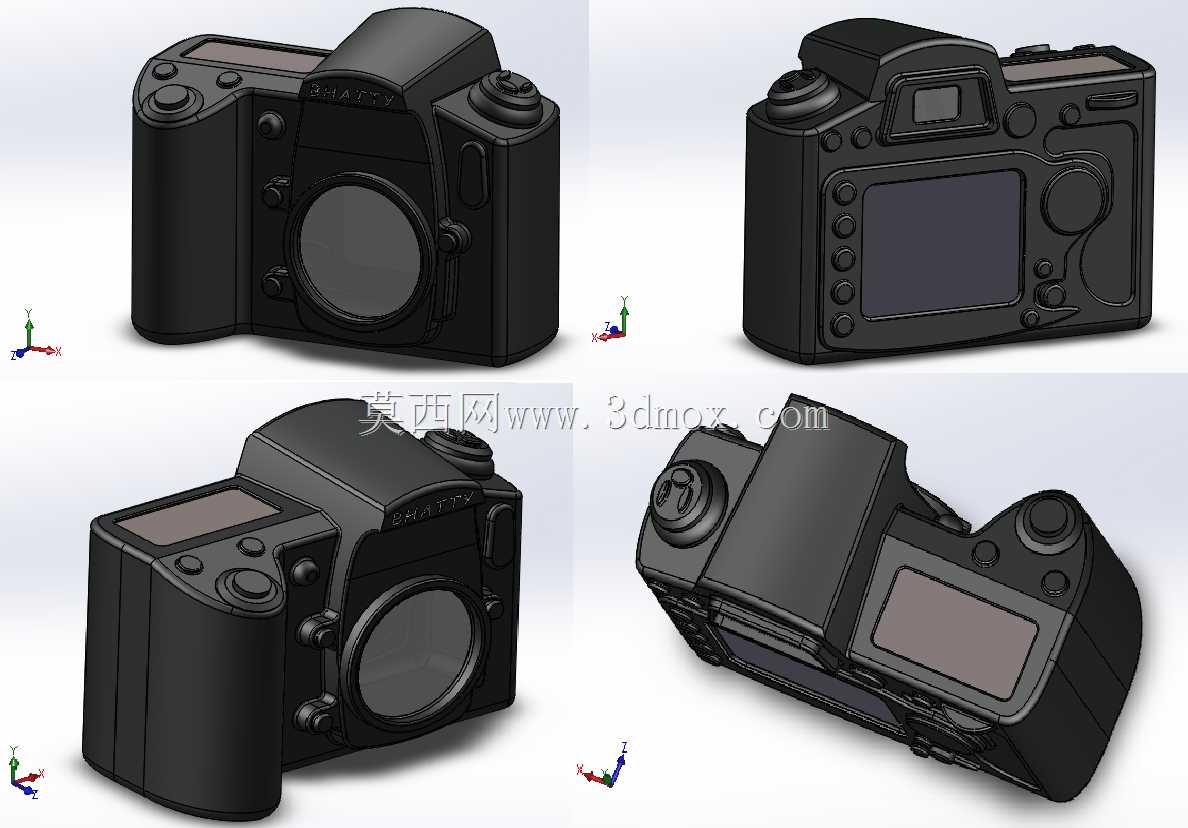

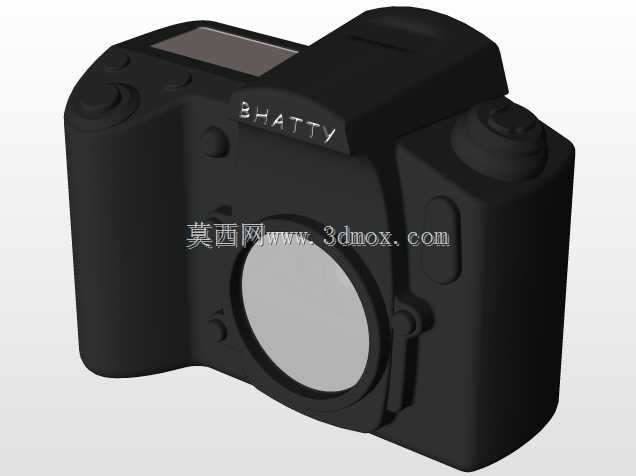

本次建模的单反相机结构，面向摄影器材结构验证、外观手板打样、产品展示类应用场景，覆盖民用消费级摄影设备的核心外观与结构布局逻辑。从实际使用场景出发，模型还原了单反相机右手握持区域的人体工学弧度，该区域在实际产品中需贴合成年用户手掌自然弯曲形态，预留的蒙皮安装位深度控制在1.2mm，既保证握持摩擦力，又不会因蒙皮过厚导致机身宽度超出手持舒适边界。机身正面的镜头卡口位置严格按照通用单反卡口的安装基准设计，卡口端面到机身背部感光元件安装平面的法兰距尺寸符合主流单反系统的通用标准，可适配同卡口规格的各类镜头模型装配验证，卡口周边的镜头锁按钮、触点安装槽位均做了等比例还原，满足镜头拆装动作的结构演示需求。机身顶部的模式拨盘、快门按钮、肩屏区域的布局遵循实际操作逻辑，快门按钮的凸起高度设置为4mm，兼顾按压行程与防误触需求，模式拨盘的齿状边缘做了0.8mm深度的防滑纹理，对应实际产品中戴手套操作也能精准调节档位的使用需求。机身背部的LCD显示屏、取景器目镜、功能按键区的排布符合用户右手拇指操作的活动范围，显示屏的翻转支撑结构预留了铰接轴的安装空间，可实现多角度翻转的动作模拟，取景器的眼罩安装位做了阶梯状卡槽设计，匹配橡胶眼罩的装配公差。机身侧面的数据接口舱盖、存储卡插槽位置均做了独立结构还原，舱盖的铰接边厚度控制在1.5mm，保证反复开合的结构强度，同时不会占用机身内部的主板安装空间。镜头部分还原了变焦环、对焦环的防滑纹理结构，变焦环的宽度设置为18mm，满足用户手动变焦时的手指操作接触面积，镜头前端的遮光罩卡口做了缺口式定位结构，可实现遮光罩的拆装与反向收纳的状态模拟，镜头筒的阶梯状变径结构对应内部镜片组的安装空间，每一段镜筒的壁厚均控制在1.8-2.2mm区间，兼顾结构强度与轻量化设计需求。整个模型的外形尺寸控制在常规中端单反的尺寸区间，机身宽度132mm、高度99mm、厚度76mm，加装标准变焦镜头后总长度为187mm，所有外部结构的安装边界均无干涉，可直接用于3D打印手板验证、产品宣传动画制作、摄影器材类教学演示等场景，结构细节的还原度可满足结构设计师对单反相机外观布局、人机交互点位、装配边界的参考需求，建模过程中对所有曲面过渡做了曲率连续处理，避免出现棱角突兀的问题，握持区域的曲面曲率经过多次调整，匹配实际手持时的受力分布，减少长时间握持的疲劳感。
