木工可调式螺杆杆夹紧固工装结构

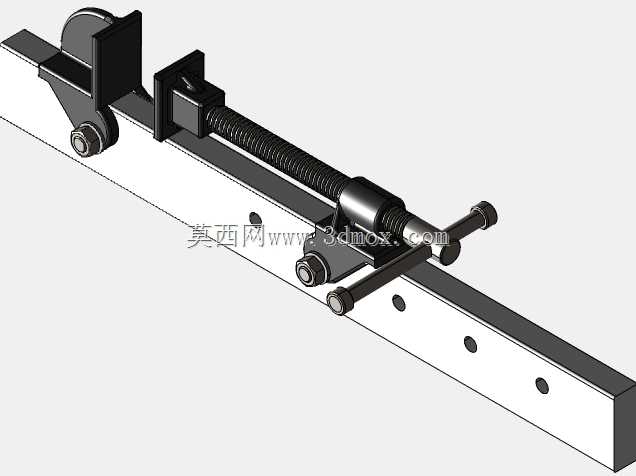

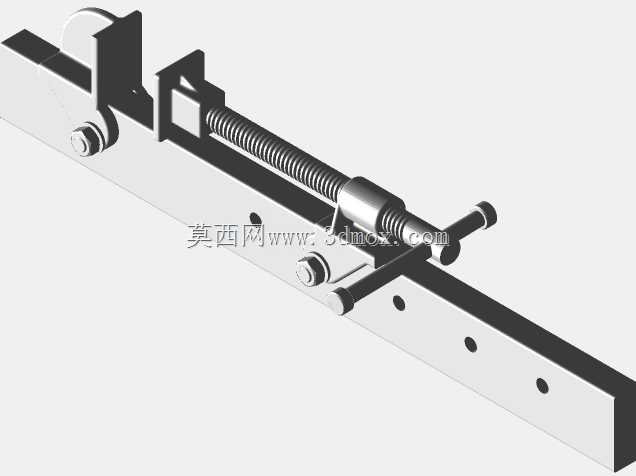

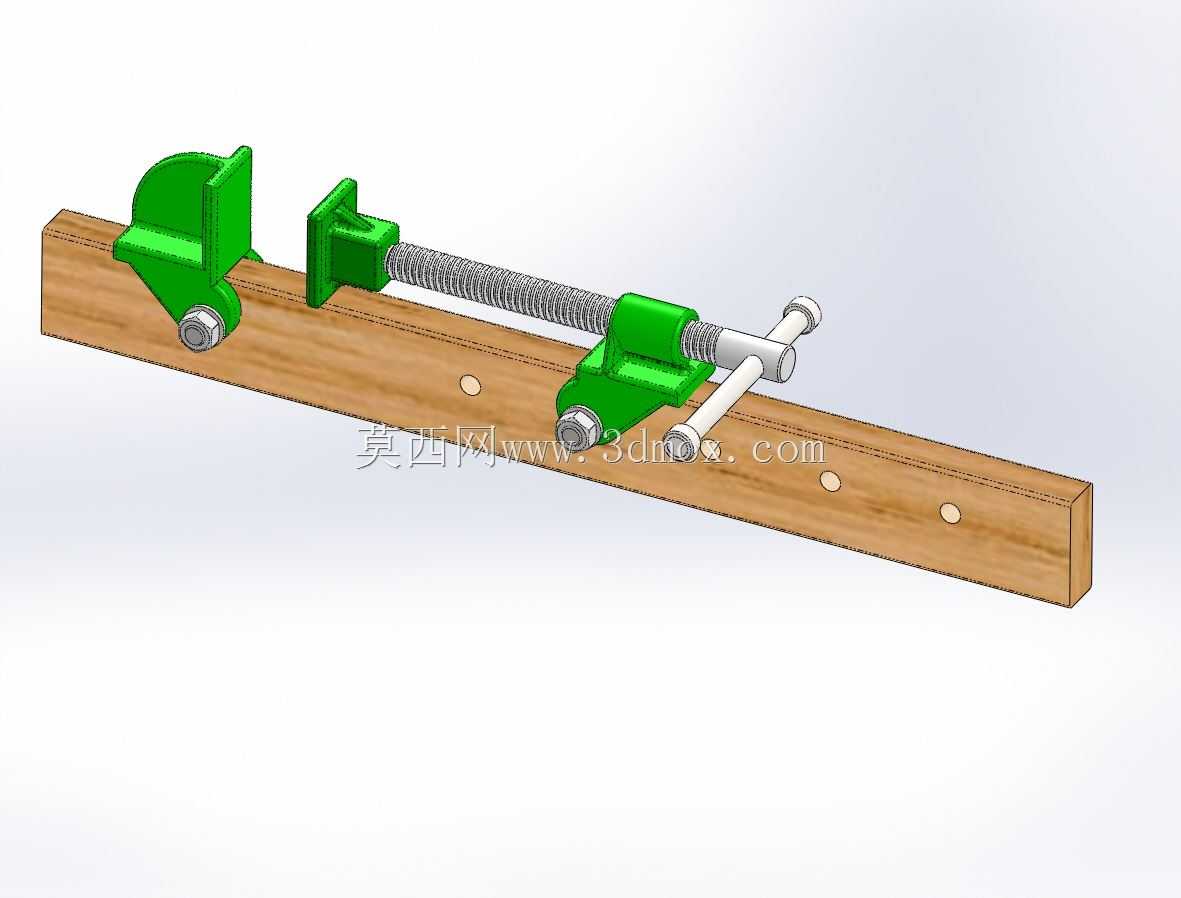

这类杆式夹具体在木工作业场景中应用极广，不管是实木拼板粘接时的持续施压定型，还是异形木料铣削、钻孔工序中的工件固定，都能看到它的身影，相比传统固定尺寸的F夹，它的夹持范围不受夹身长度限制，只要搭配对应长度的木质杆身，就能适配不同宽度的工件夹持需求，小到首饰盒木料的粘接固定，大到整扇实木门的拼合压合，都能通过更换不同长度的木杆来适配作业需求。整套夹紧结构的核心受力件采用金属材质制作，两个固定卡座通过螺栓锁紧在木质杆身上，其中一端卡座为固定挡块，另一端集成了梯形螺杆传动结构，转动T型手柄时，螺杆带动活动压头沿杆身方向进给，梯形螺纹的自锁特性可以保证夹紧后不会因为木料的反弹力出现松脱，持续提供稳定的夹持压力，压头与固定挡块的接触面做了加宽处理，避免局部压强过大在软质木材表面留下压痕，必要时还可以在接触面垫上软质垫片进一步保护工件表面。设计这套结构时，优先考虑了加工便利性与使用成本，金属结构件的外形都采用规则的切削轮廓，没有复杂的曲面特征，普通铣床、钻床就能完成全部加工工序，不需要开模或者特殊加工设备，使用者可以根据自身的作业需求，就地选取平直的硬木方作为杆身，不需要采购成品的金属导轨，大幅降低了工装的制作与使用成本。安装时需要注意，两个卡座与木杆的配合面要做平整处理，锁紧螺栓的孔位要垂直于杆身轴线，避免卡座锁紧后出现歪斜，导致夹紧力方向偏移影响夹持稳定性，螺杆的轴线要与木杆的上表面保持平行，否则活动压头进给时会出现卡滞，长期偏载还会造成螺杆弯曲变形。活动压头与螺杆的连接部位采用了间隙配合的铰接结构，即使压头接触面与工件表面存在微小的角度偏差，压头也能自动贴合工件表面，保证夹紧力均匀分布，不会出现局部压不实的情况，T型手柄的长度经过合理匹配，普通人手力转动就能达到木材粘接所需的夹紧压力，不需要借助加力杆，避免夹紧力过大造成木料变形或者结构件损坏。日常使用时要定期给螺杆螺纹部位涂抹润滑脂，减少进给时的摩擦阻力，同时避免螺纹生锈卡滞，木质杆身要选用干燥的硬木制作，防止使用过程中出现变形翘曲，影响卡座的锁紧精度与夹持稳定性。
