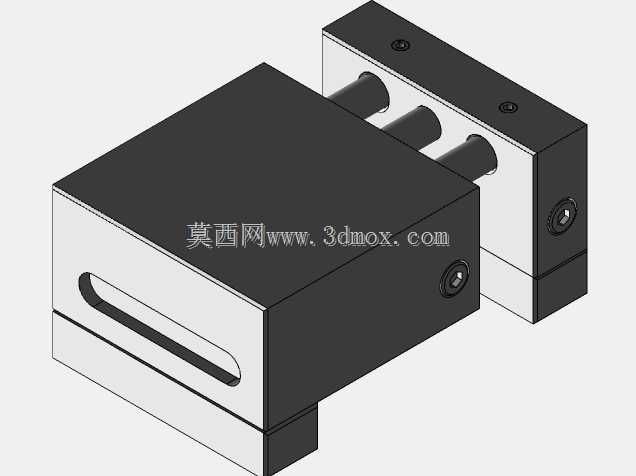

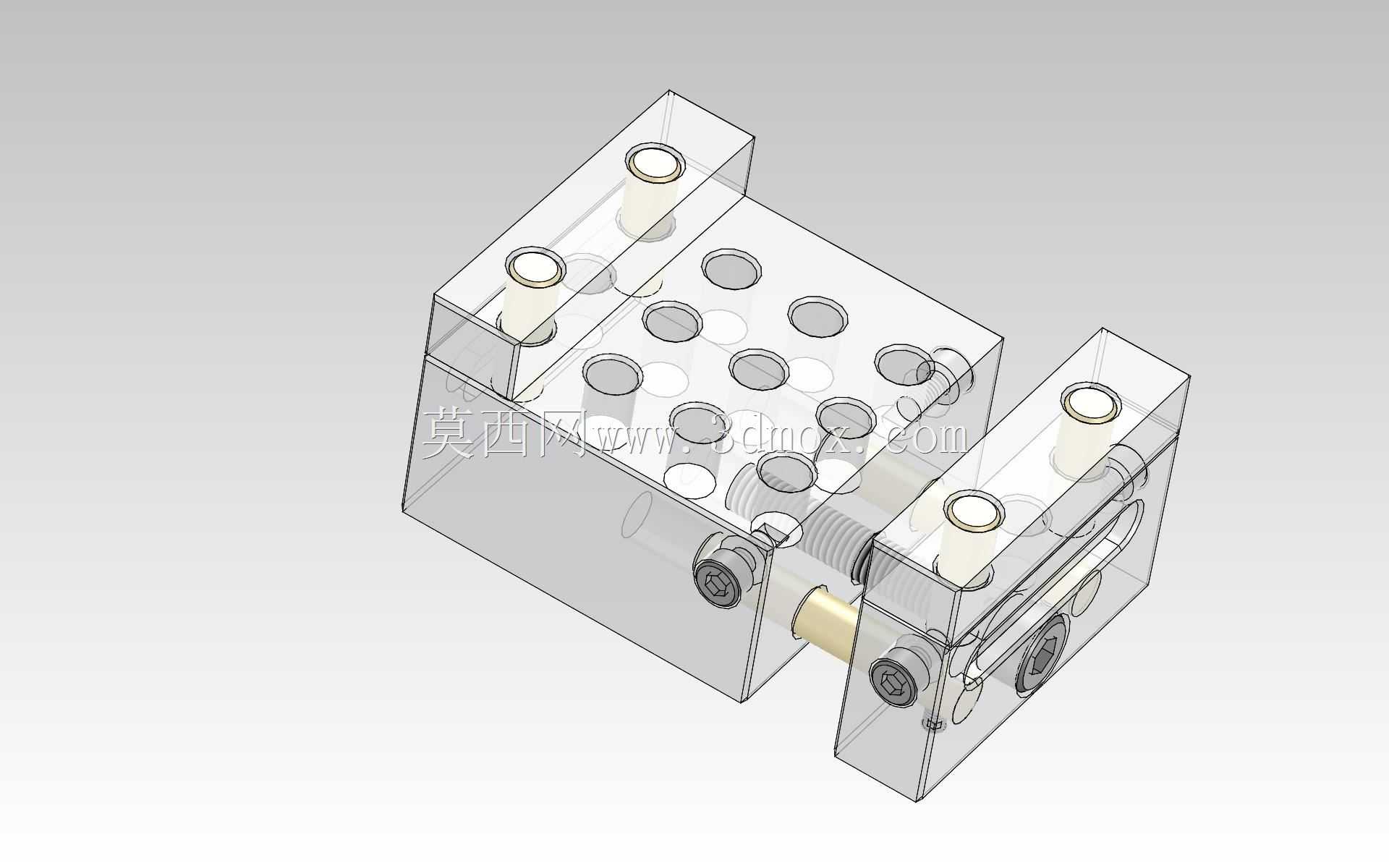

加长软钳口精密小型夹持虎钳结构

这款加长钳身的小型虎钳，主要面向小尺寸精密零件的机加工装夹场景，在小型数控铣床、台式钻床、精密磨床的工位上十分常见，也可适配工装检具的定位装夹环节，解决普通小虎钳钳口行程不足、装夹易损伤工件表面的痛点。从结构设计来看，钳体采用加长布局，固定钳身与活动钳身的导向配合面做了加宽处理，相比常规同规格小虎钳，导向长度提升近40%，装夹长条形小型工件时不会出现钳身上翘、夹持偏摆的问题，活动钳身的滑动间隙可通过侧部的调节螺钉微调，长期使用磨损后也能快速补偿间隙，保证夹持精度。软钳口的设计是这款虎钳的核心特点，钳口部位预留了多组阵列安装孔，可根据待加工工件的外形自行加工适配的钳口型面，装夹铜件、铝件、薄壁塑料件等易变形、易划伤的工件时，不会在工件表面留下压痕，也能通过定制钳口型面包覆异形工件，提升装夹稳定性，避免加工过程中工件移位。传动部分采用梯形丝杠副，丝杠端部配置了推力轴承，转动手轮时手感顺滑，夹持力输出平稳，不会出现爬行卡顿的问题，丝杠与活动钳身的连接采用浮动式结构，可抵消钳身滑动时的微小同轴度误差，延长传动件的使用寿命。安装边界上，钳体底座预留了四个沉头安装孔，可直接通过螺栓固定在机床工作台或者专用工装基板上，也可适配通用平口钳的快速安装底座，实现工位间的快速切换；钳身顶面的阵列螺纹孔，既可以用来安装定制软钳口，也可作为辅助定位的安装基准，加装定位挡块、侧向压紧件等辅助工装，拓展装夹适配范围。实际使用中，这款虎钳的夹持行程覆盖0到120毫米区间，可满足绝大多数小型精密零件的装夹需求，钳身整体采用调质钢材加工，主体硬度控制在HRC28-32区间，兼顾刚性与韧性，频繁装夹也不会出现钳身变形的问题，软钳口部位可更换不同材质的垫块，比如尼龙、铜、铝等材质，适配不同材质工件的装夹防护需求。在小批量精密零件加工场景中，这类加长小虎钳的装夹效率远高于通用大型平口钳，占用工作台面积小，可在同一台机床上并排布置多台，实现多工件同时装夹加工，大幅提升小型零件的批加工效率，同时软钳口的可定制特性，也能降低异形小零件的装夹难度，减少专用夹具的制作成本。
