农用铧式犁挂接耕作部件结构设计

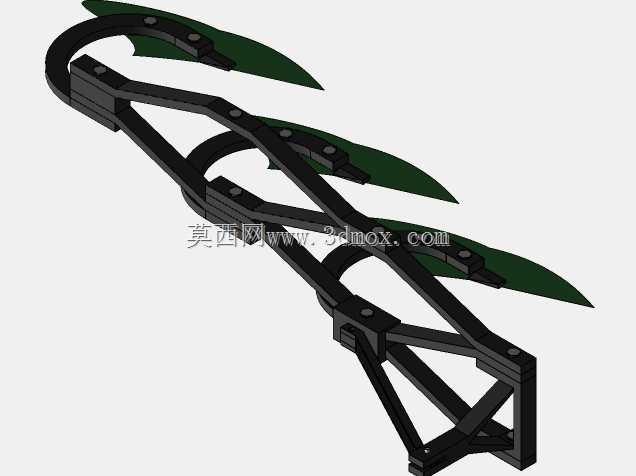

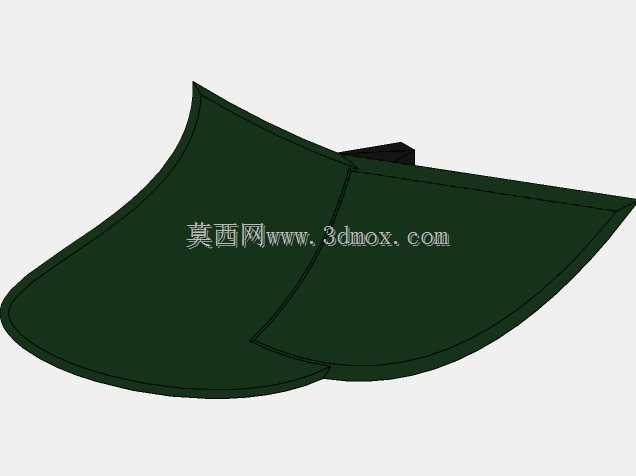

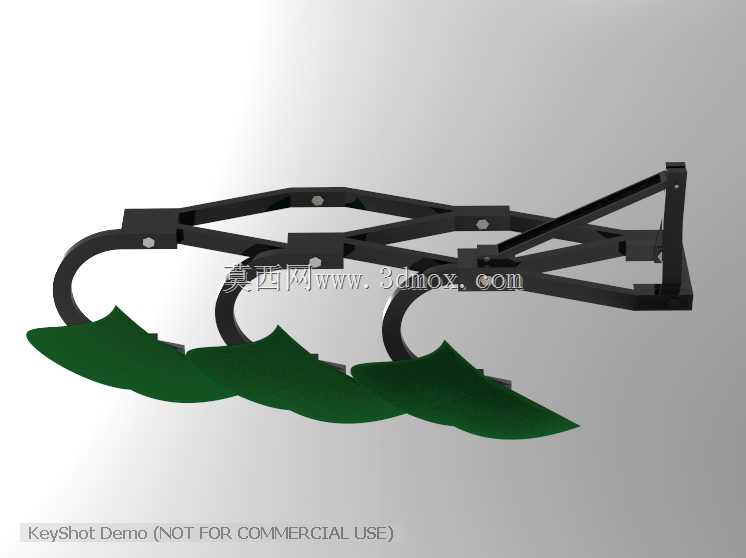

这套挂接式多铧耕作部件，主要适配旱作农田的耕整作业场景，可直接挂接在拖拉机后置三点悬挂机构上，完成作物收获后的灭茬、翻土、碎垡工序，把表层作物残茬、杂草翻埋到耕层底部，同时将下层熟化土壤翻到表层，为后续播种作业打造松紧适宜的种床结构。从结构设计逻辑来看，整体采用平行四连杆仿形架构，主框架由矩形截面型钢焊接成型，各铰接点采用耐磨衬套配合销轴连接，作业过程中每个犁铧单体都能随地表起伏独立仿形，避免因地块不平整出现耕深不均、漏耕的问题，相比传统刚性架犁具，对坡地、高低差较大的零散地块适配性更强。三个犁铧单体沿作业前进方向等距排布，相邻犁体的横向间距经过匹配计算，作业时相邻犁体翻起的土垡刚好相互衔接，不会出现漏耕的空白带，也不会因为间距过小导致土垡拥堵在犁柱之间。犁铧部分采用曲面犁壁设计，曲面曲率经过反复调整，耕作时土垡沿犁壁上升过程中自然完成翻转、破碎，不需要额外增加碎土部件就能达到播前整地的碎土要求，犁铧刃口做了加厚处理，可应对土壤中夹杂的小石块、作物根系，降低刃口崩损的概率。安装边界方面，挂接端的三个悬挂点尺寸完全匹配主流拖拉机后置悬挂的安装尺寸，不需要额外改装挂接架就能直接装配，整机作业时的横向作业幅宽适配中小马力段拖拉机的动力输出范围，不会出现动力不足拉不动或者动力冗余浪费的情况；运输状态下整体通过悬挂机构抬升后，最低点离地间隙满足田间道路转移的通行要求，不会因为离地过矮刮蹭田埂、路面凸起。日常作业维护时，各铰接点的注油嘴都布置在易操作的外侧位置，不需要拆解框架就能完成润滑保养，犁铧磨损后可单独拆卸更换单体，不需要整体更换耕作架，能有效降低农机使用过程中的维护成本。
