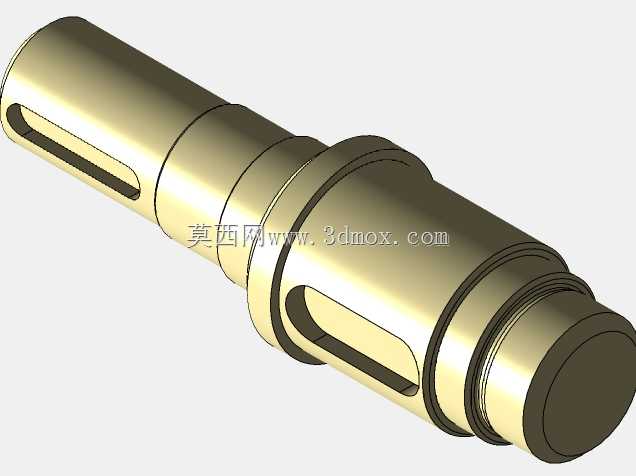

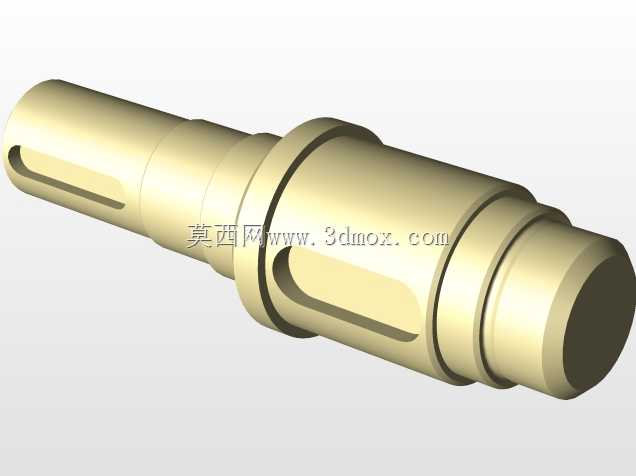

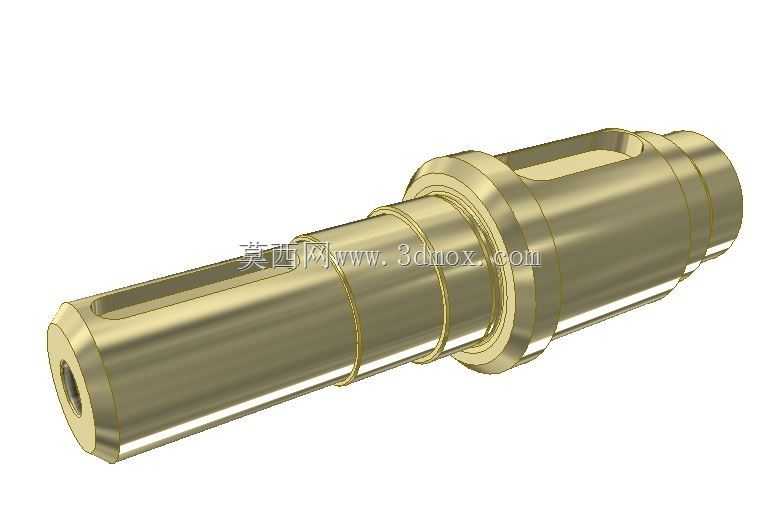

齿轮减速器拆下车桥传动轴结构

该轴件是从齿轮减速器总成上拆解得到的车桥配套传动零件，在商用车车桥与减速器的动力传递链路中承担核心扭矩传输作用，工作时需承接减速器输出端的齿轮啮合扭矩，将动力稳定传递至车桥轮端，带动车轮实现行进动作。从结构设计来看，轴身采用多阶梯变径设计，不同轴径段分别对应不同的装配功能：大直径轴肩位置用于匹配减速器内部圆锥滚子轴承的内圈安装面，轴肩端面直接作为轴承内圈的轴向定位基准，保证轴承装配后轴向窜动量控制在传动系统允许的公差范围内，避免齿轮啮合时出现偏载打齿问题。轴身开设的两处键槽分别对应减速器侧传动齿轮与车桥侧连接法兰的周向固定，键槽的宽度、深度以及对称度公差均按照重载传动的要求设计，可承受交变扭矩冲击下的键连接挤压应力，避免长期运行出现键槽压溃、滚键故障。轴端的中心内孔设计用于装配时的工艺定位，同时可适配车桥端的润滑脂加注通道，保证轴与轴承配合面在长期运行中得到持续润滑，降低配合面的磨损速率。从安装边界来看，该轴的各段轴径公差均按照基孔制过渡配合设计，装配时需采用热装工艺与轴承内圈配合，轴的总长度需匹配减速器壳体与车桥连接端的安装间距，两端伸出段的长度分别预留齿轮锁紧螺母、车桥连接法兰的安装空间，轴上的退刀槽、圆角过渡均按照应力集中系数最小化原则设计，避免交变载荷下轴肩位置出现疲劳断裂。在实际应用场景中，这类轴件多用于中型载货汽车的驱动桥减速器总成，日常运行中需承受起步、制动、颠簸路面带来的冲击载荷，因此轴的材质选用调质处理的中碳合金钢，表面配合位置做高频淬火处理，兼顾芯部韧性与表面耐磨性，建模过程中完整还原了各段轴径的尺寸公差带、键槽位置度、圆角过渡细节，可直接用于减速器拆装教学、车桥传动系统仿真分析、备件测绘复刻等场景，结构细节完全匹配实物拆解后的测量尺寸，各装配面的配合关系可直接导入装配体完成干涉检查，无需额外调整结构尺寸。
