多格抽屉式零件分类存储柜结构设计

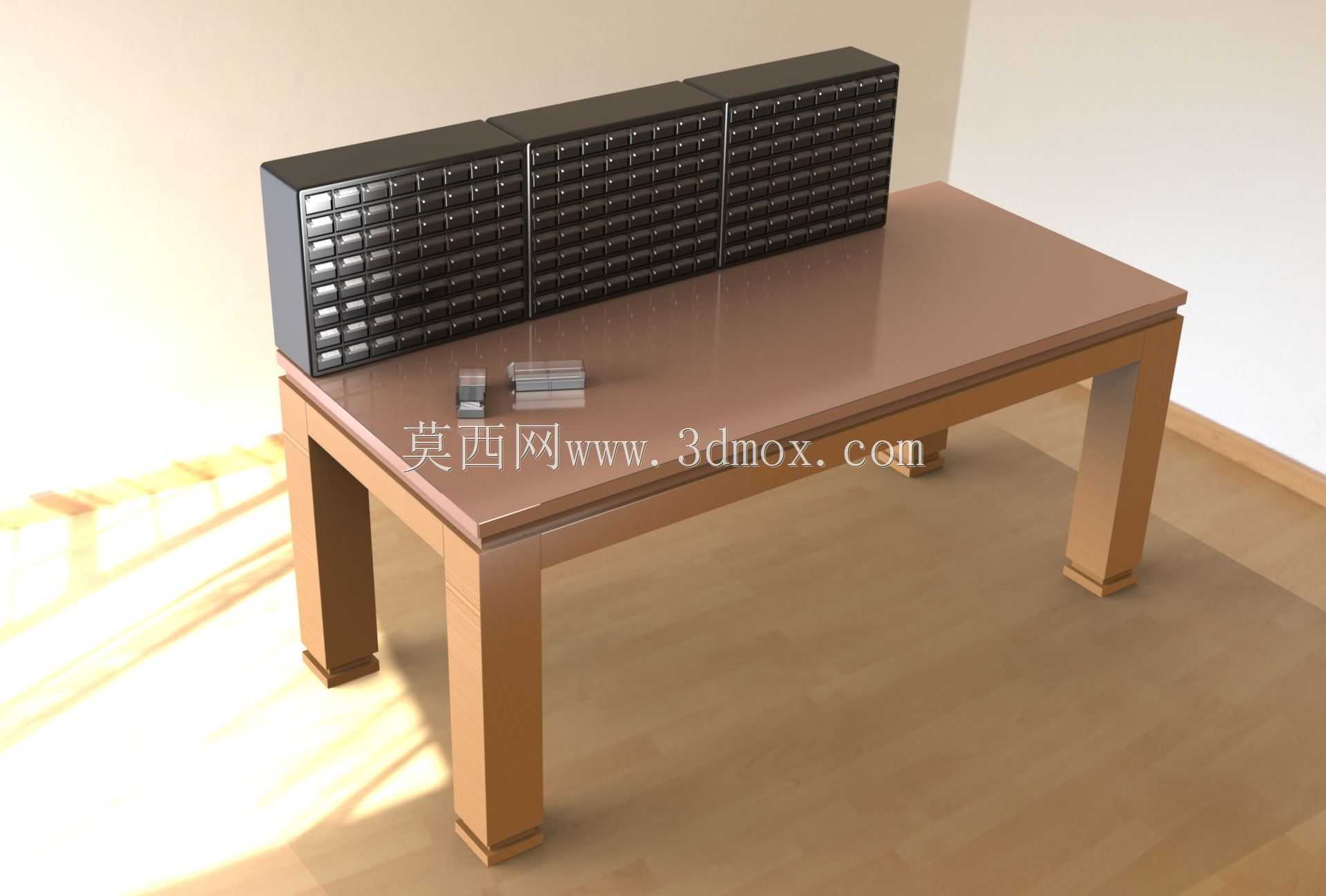

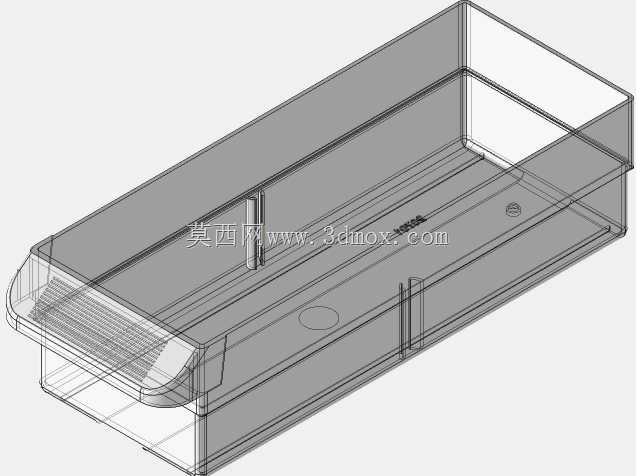

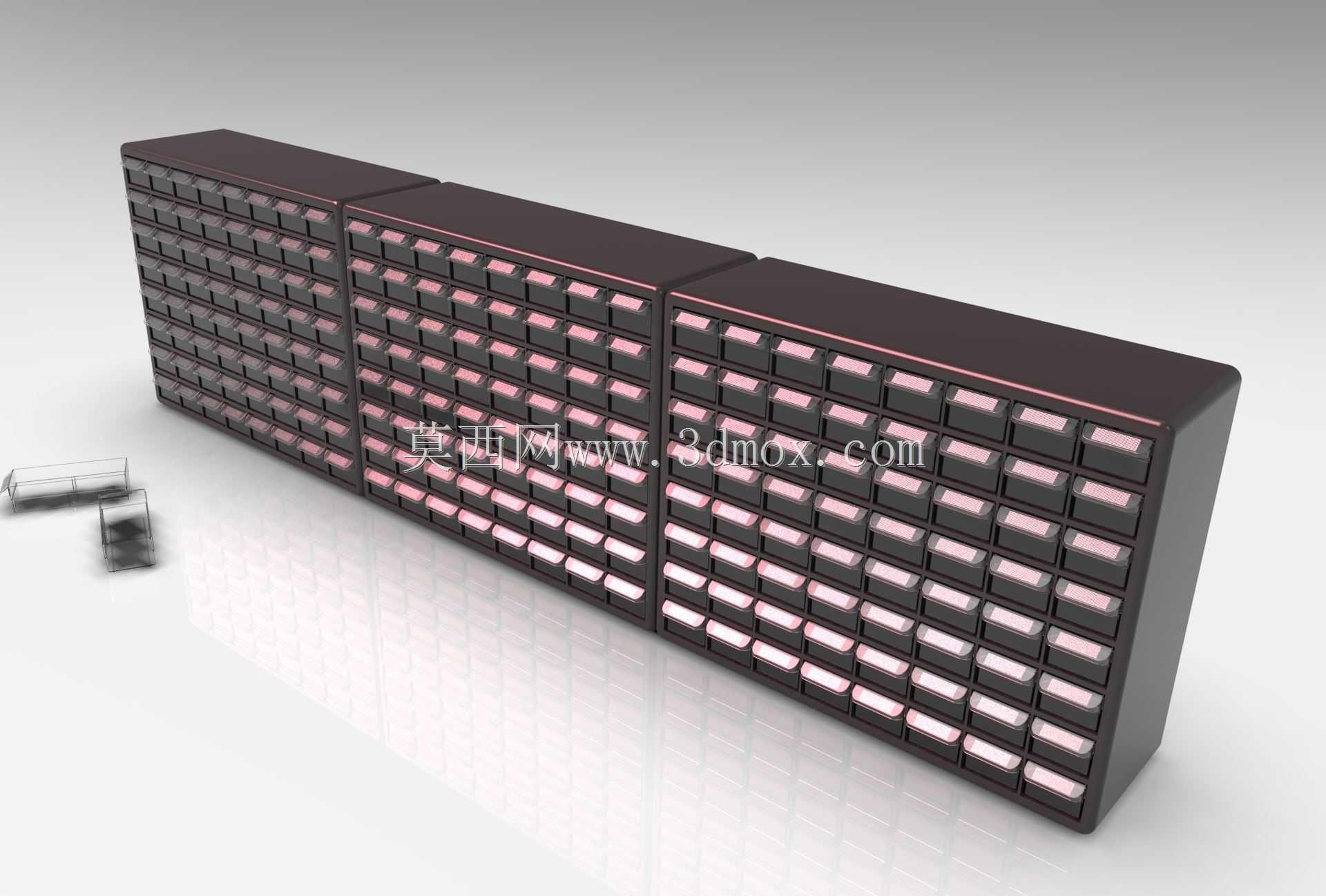

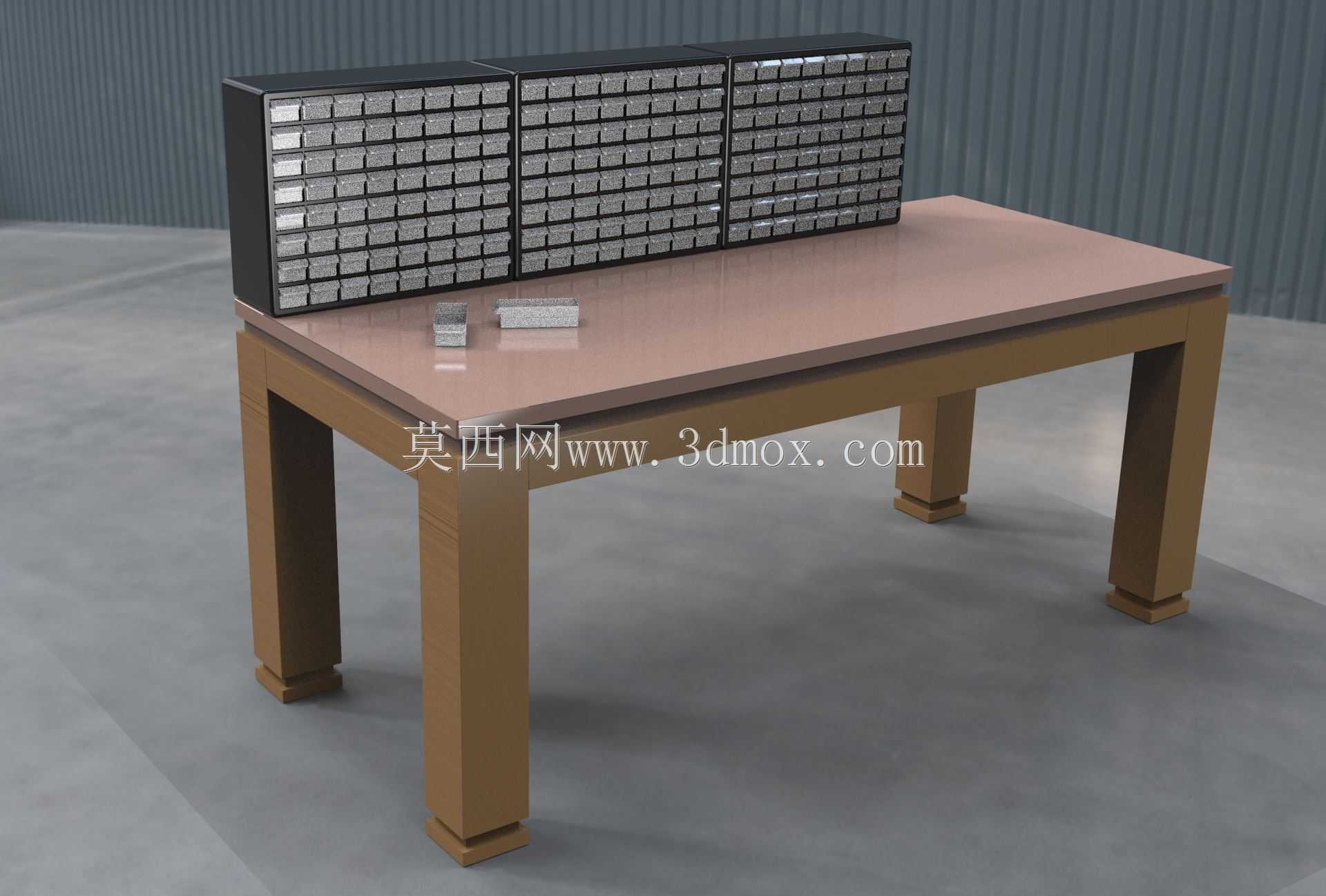

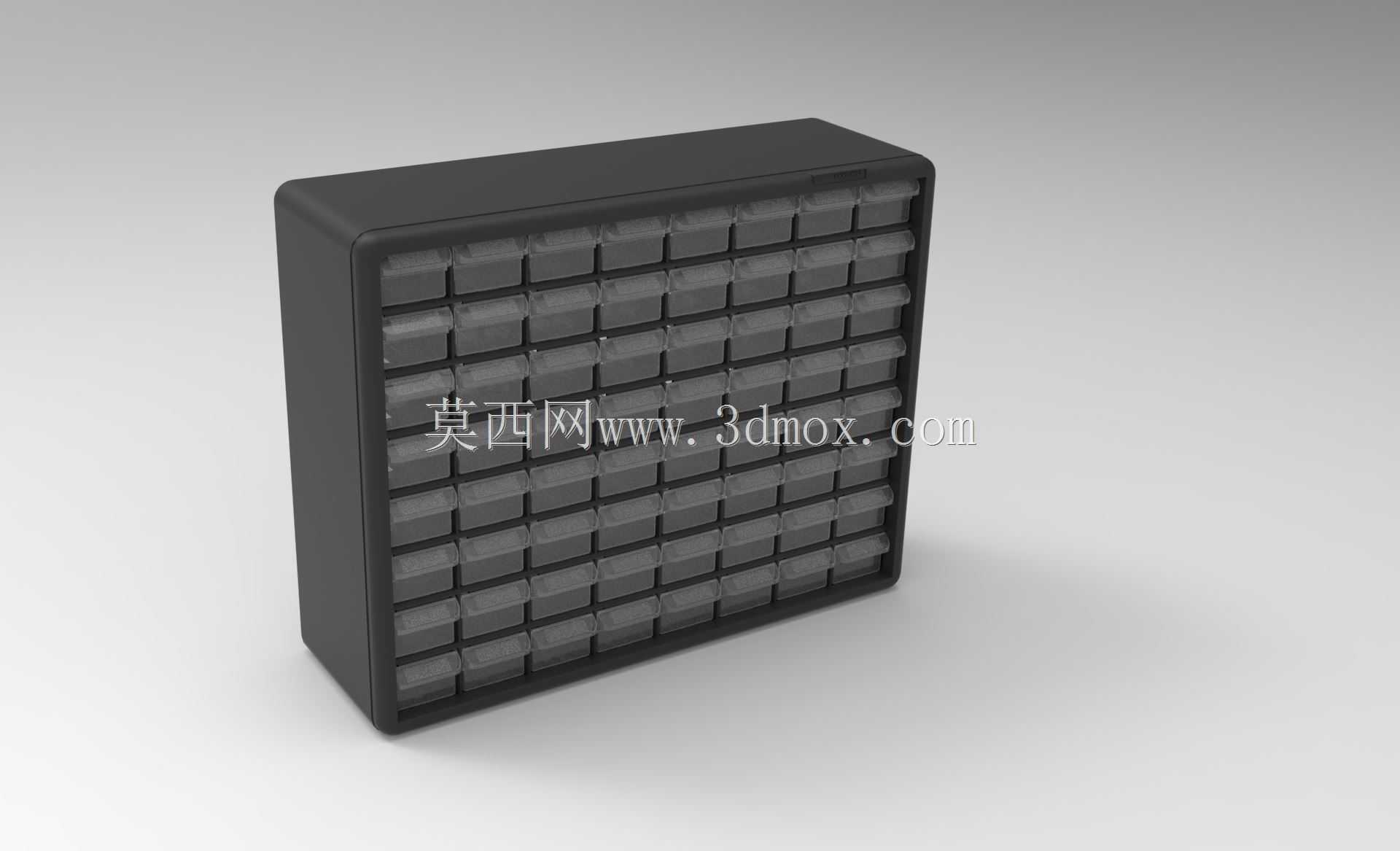

这类多格抽屉式存储柜，在机加工车间、电子装配产线、维修工位的应用频次极高，核心是解决零散小零件的分类存放与快速取放问题，避免螺丝、端子、小型轴承、精密垫片这类尺寸偏小的物料混放，减少作业时的找件耗时。从结构设计来看，整体采用三段式拼接柜体结构，单组柜体排布8列8层共64个独立抽拉式小格，每个抽屉都带有内嵌式标签槽，可对应标注存放物料的型号、规格，抽拉轨道采用低摩擦的内嵌式滑条，抽拉过程无卡顿，抽屉前端带有半透明视窗，无需拉开抽屉就能快速识别内部存放的物料，减少无效抽拉操作。柜体整体采用硬质工程塑料一体注塑成型，侧壁带有拼接卡扣结构，可根据工位实际存储需求，横向拼接多组柜体，也可垂直堆叠固定，适配不同高度的工作台安装边界，单组柜体的底部带有防滑垫脚，放置在工作台面时不会因抽拉抽屉出现滑移。每个独立小抽屉的内部尺寸经过统一规划，可容纳常规规格的M2到M8规格紧固件、小型电子元器件、精密加工小零件，抽屉带有防脱落限位结构，完全拉出时不会从柜体中脱落，避免物料洒落。设计过程中充分考虑了工位的空间利用率，柜体整体深度控制在200mm以内，放置在常规深度600mm的工作台面上时，不会占用过多操作空间，柜体顶部为平面结构，可临时放置待分拣的物料盒或常用工具。在实际生产场景中，这类存储柜常布置在装配工位的侧方、维修工作台的靠墙位置，或是质检工位的旁侧，配合垂直物料架使用时，可通过配套的固定卡扣将柜体挂载在型材架上，释放工作台面的操作空间。柜体的边角都做了圆弧过渡处理，避免作业人员取放零件时被尖锐边角磕碰，每个抽屉的拉手采用内凹式设计，不会突出柜体表面，避免过往人员剐蹭。针对不同的物料存储需求，抽屉内部还可加装可拆分的分隔片，将单个抽屉分隔为2到4个独立小仓，进一步细分存储更小规格的零件，适配多品类小批量零件的存储需求，柜体整体耐油污、耐常规切削液腐蚀，车间日常清洁时可直接用湿抹布擦拭，不会出现表层锈蚀或材质老化变脆的问题。
