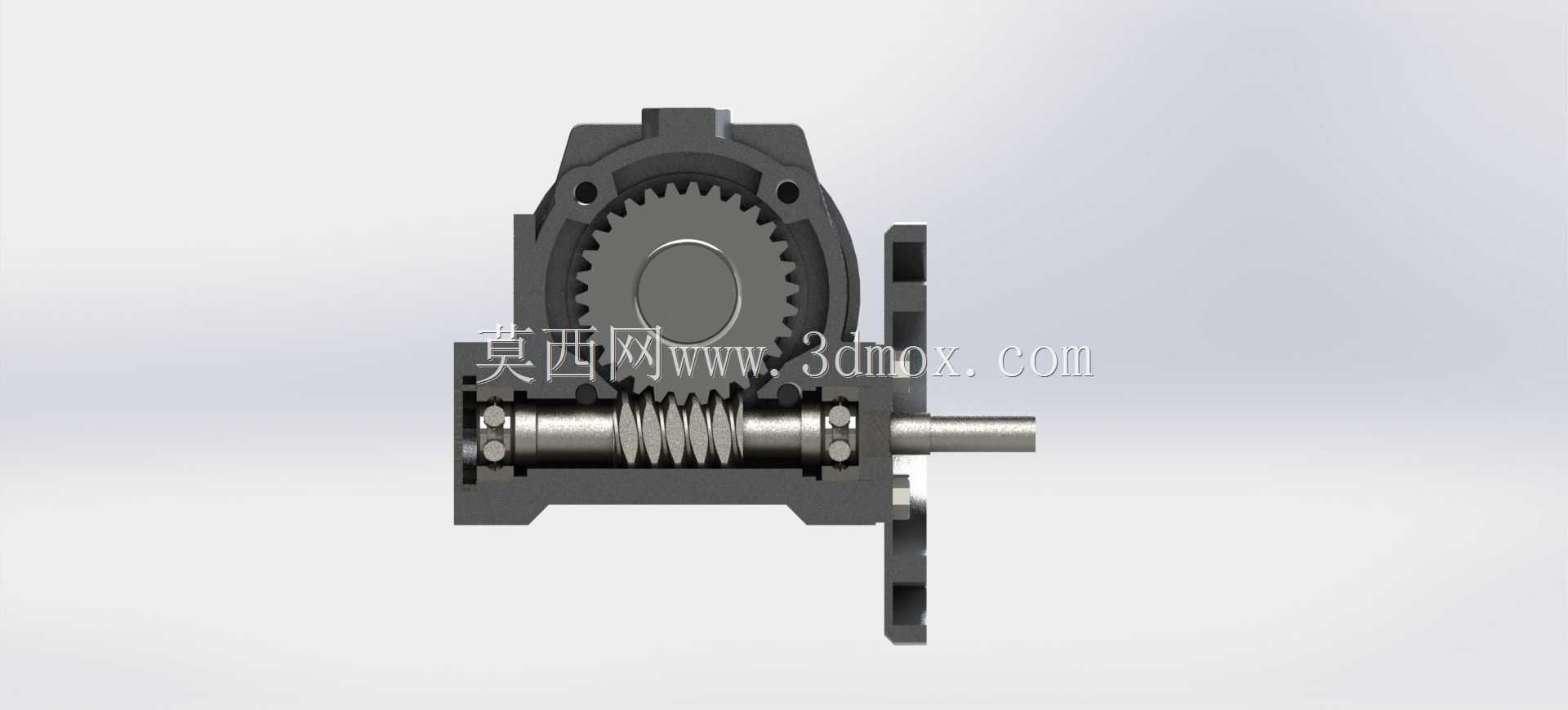

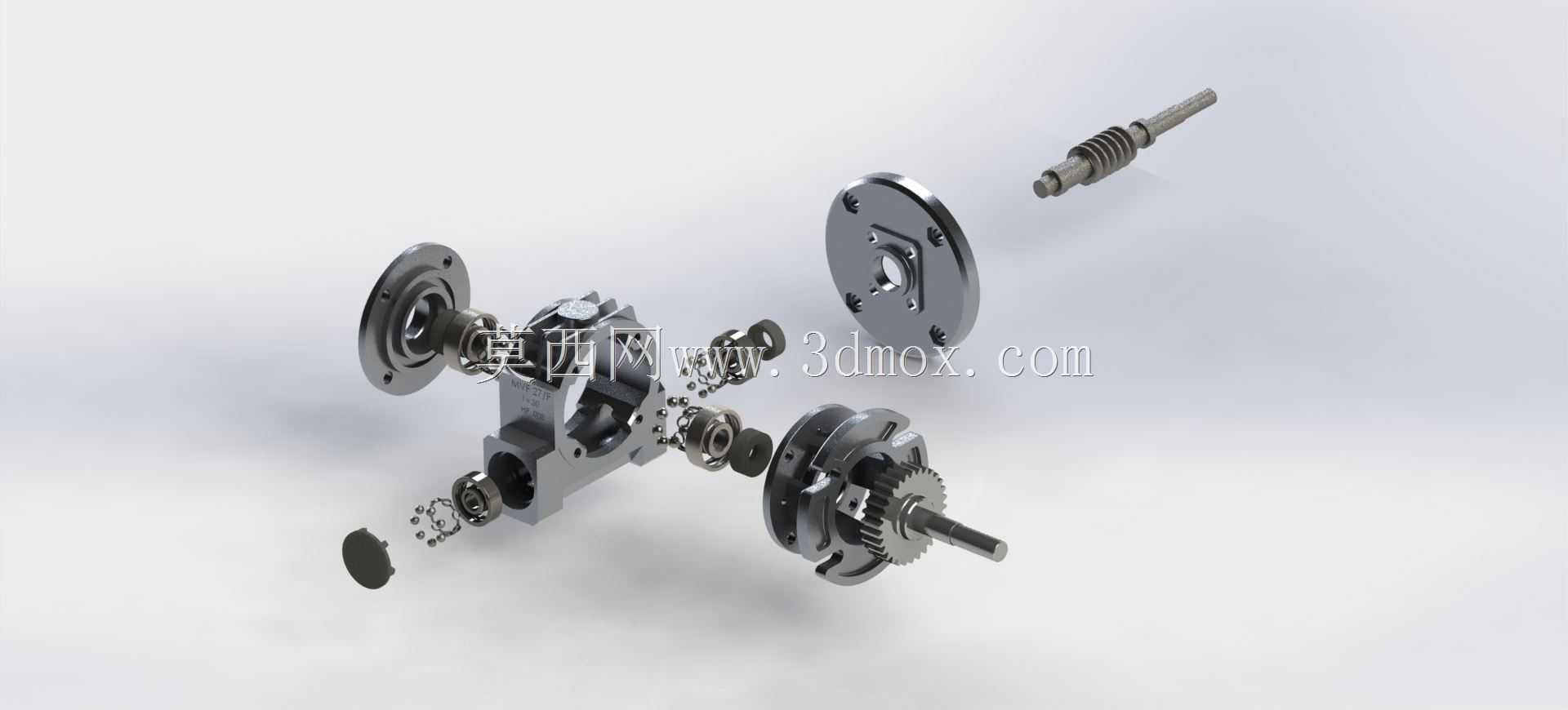

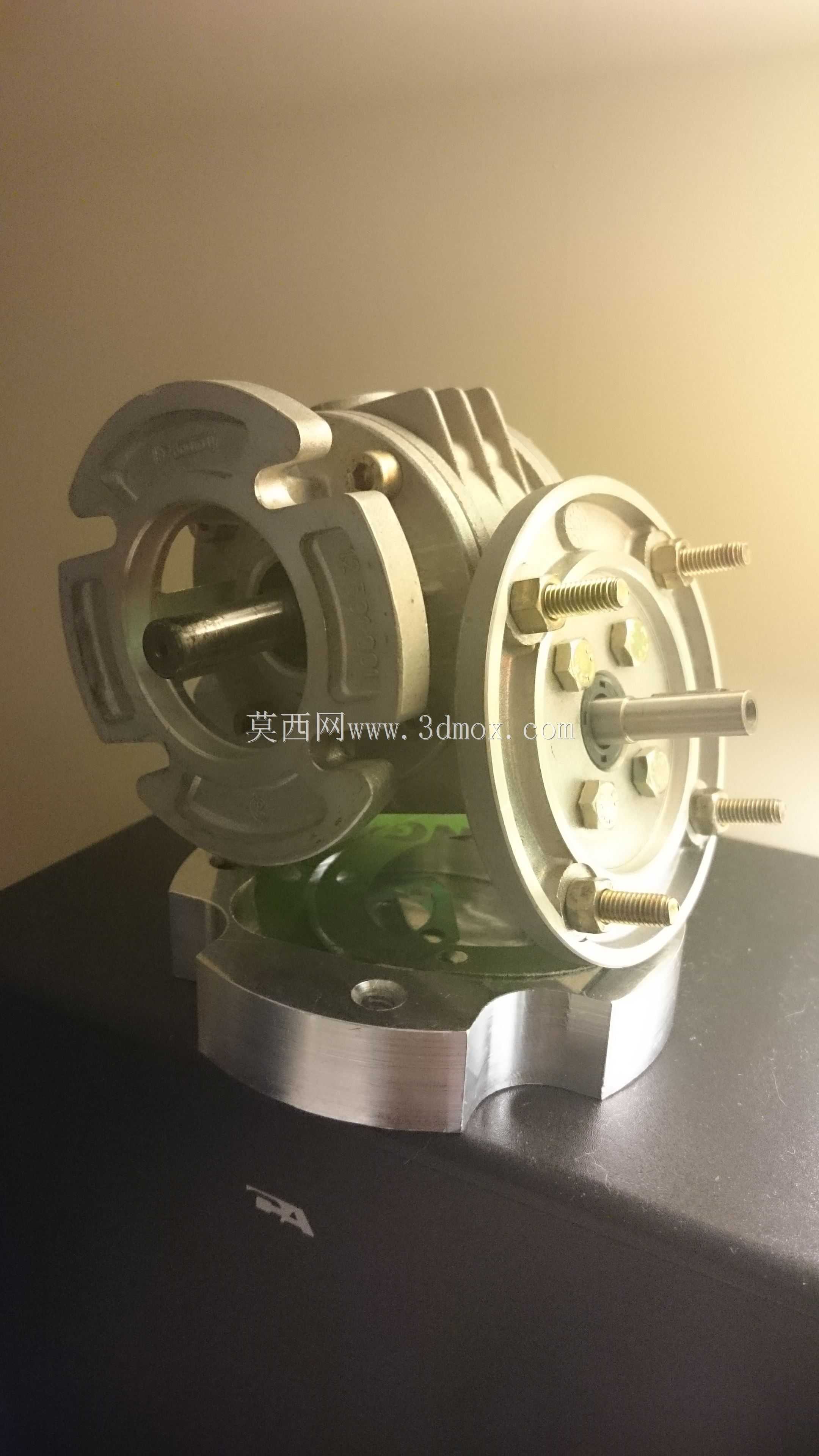

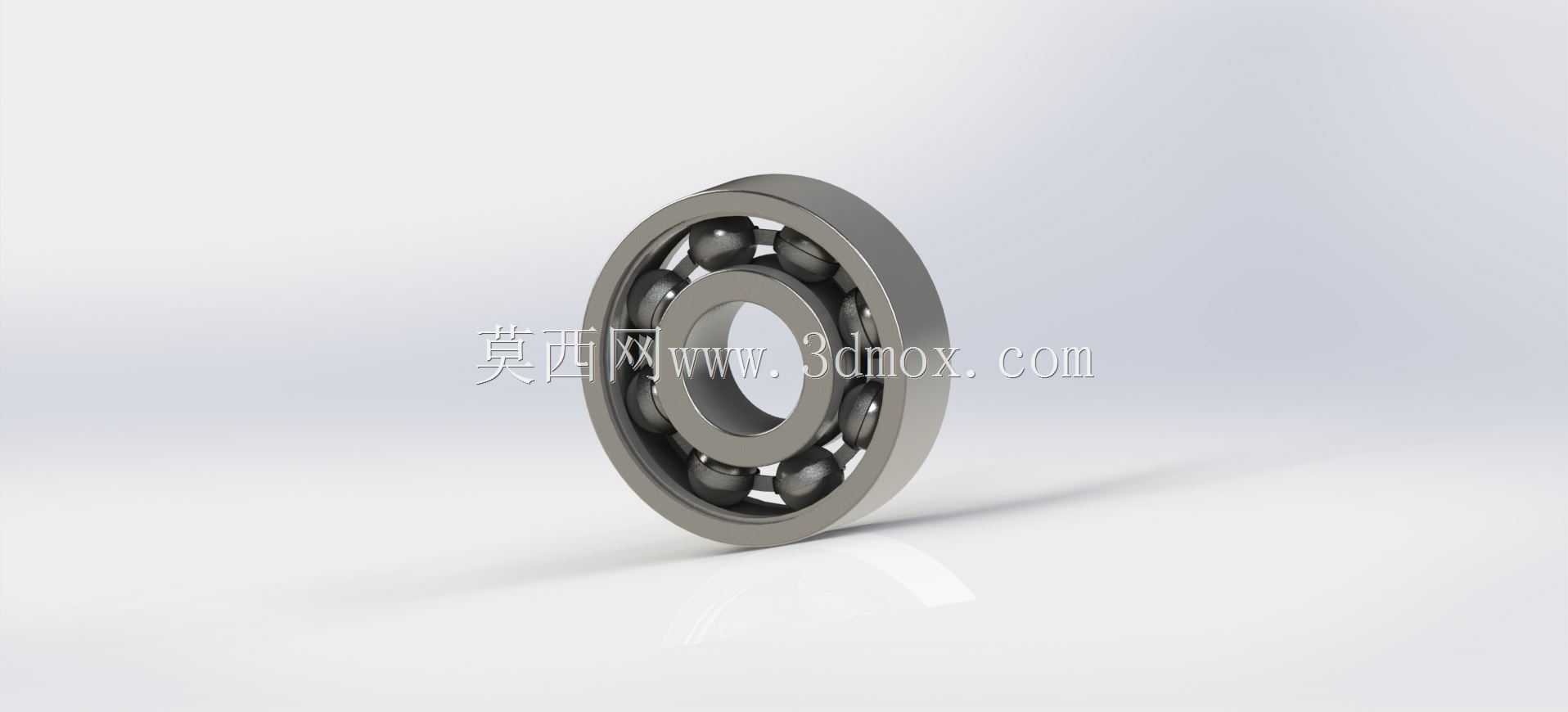

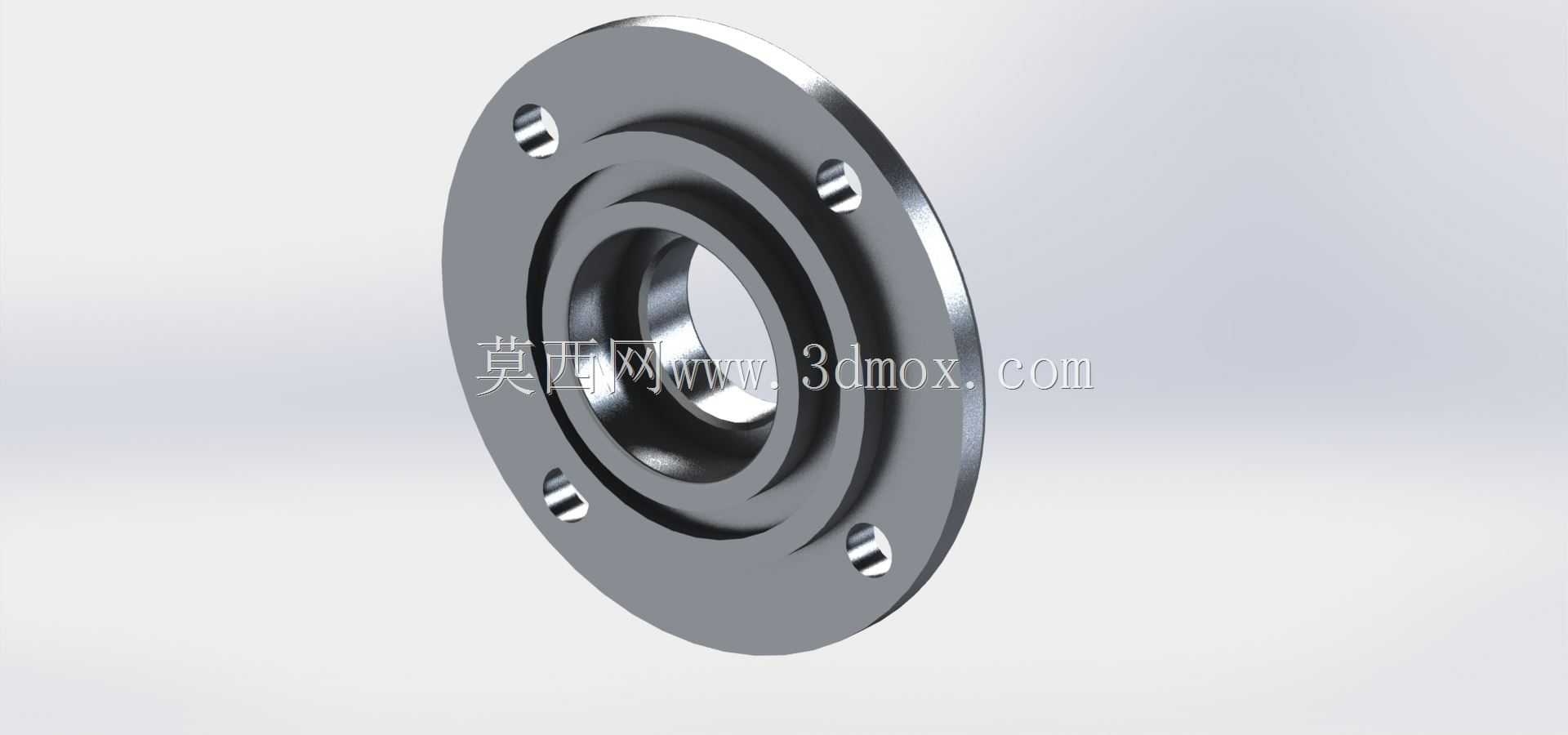

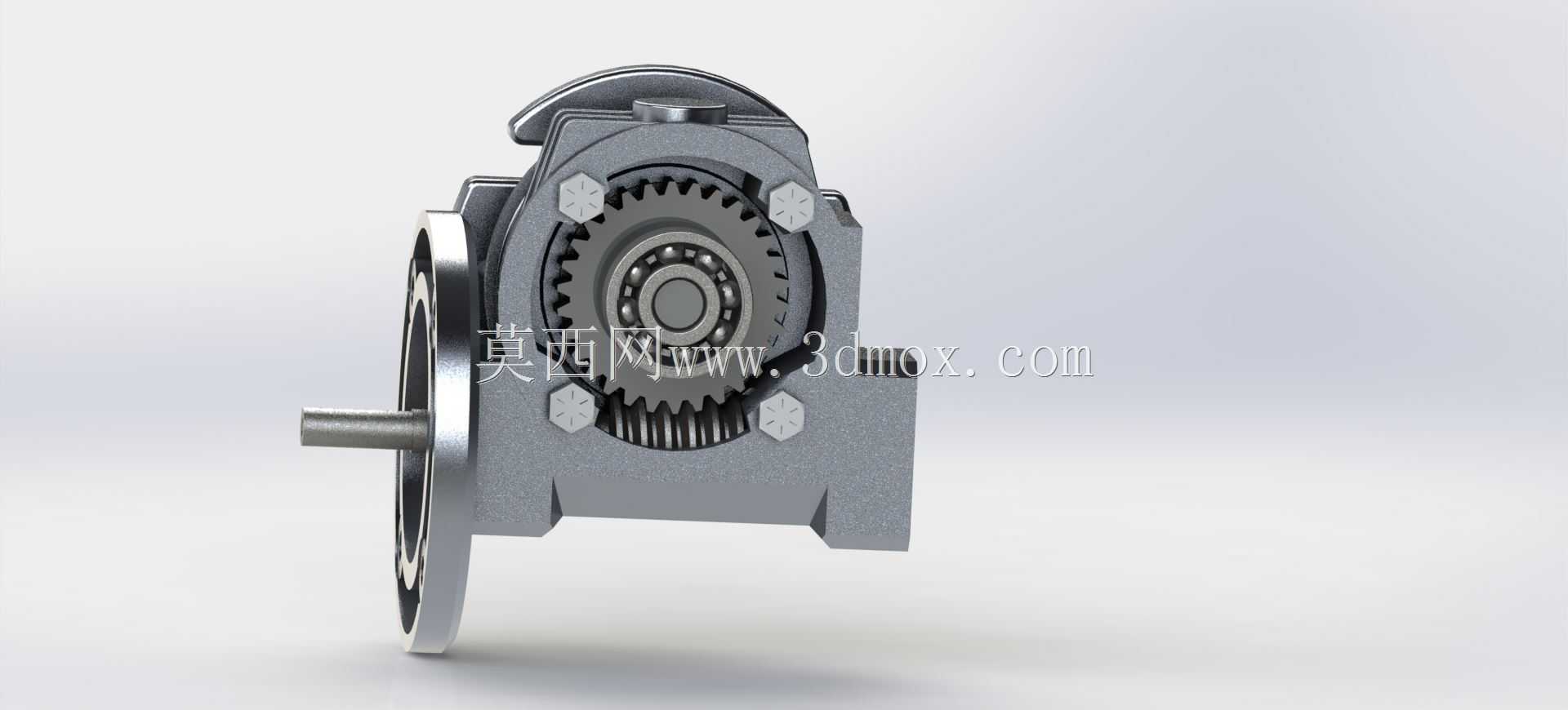

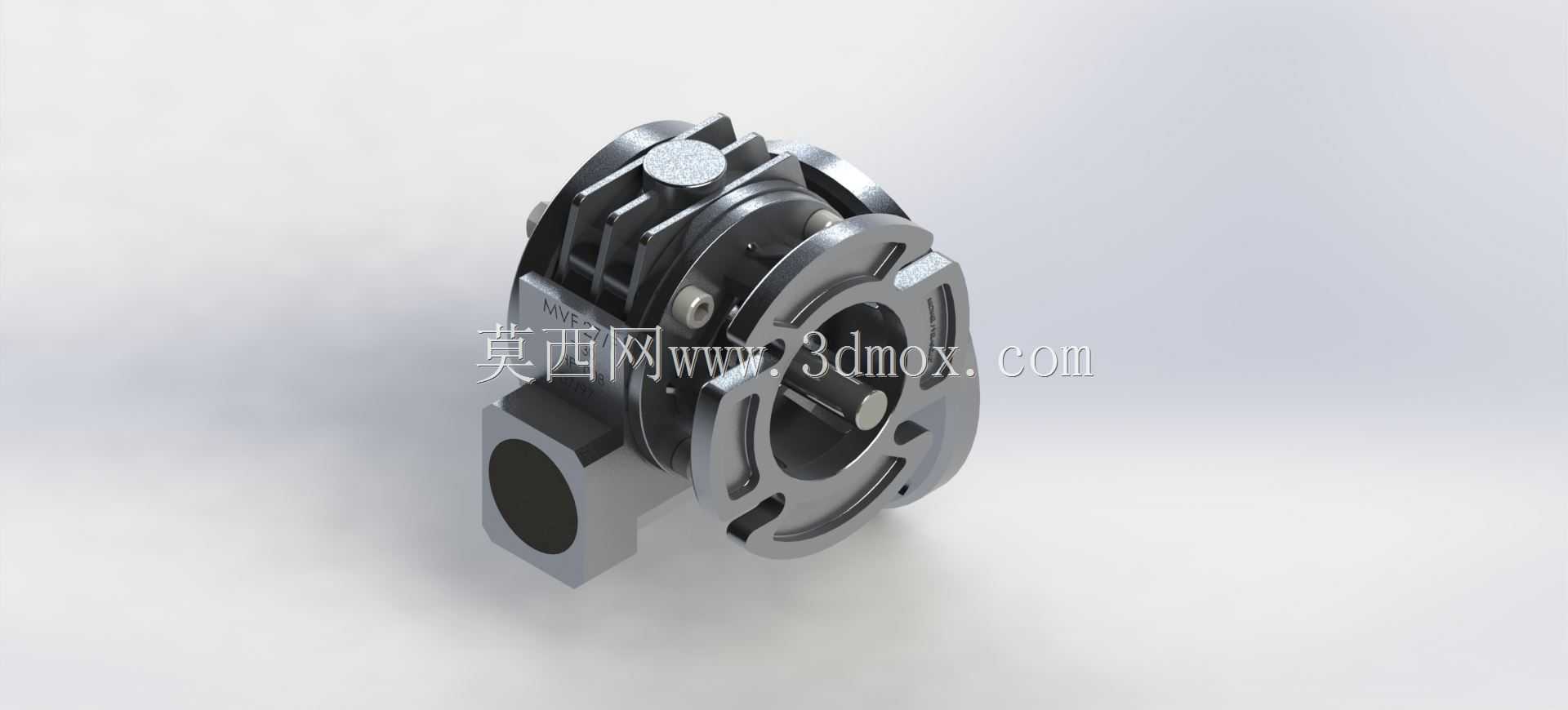

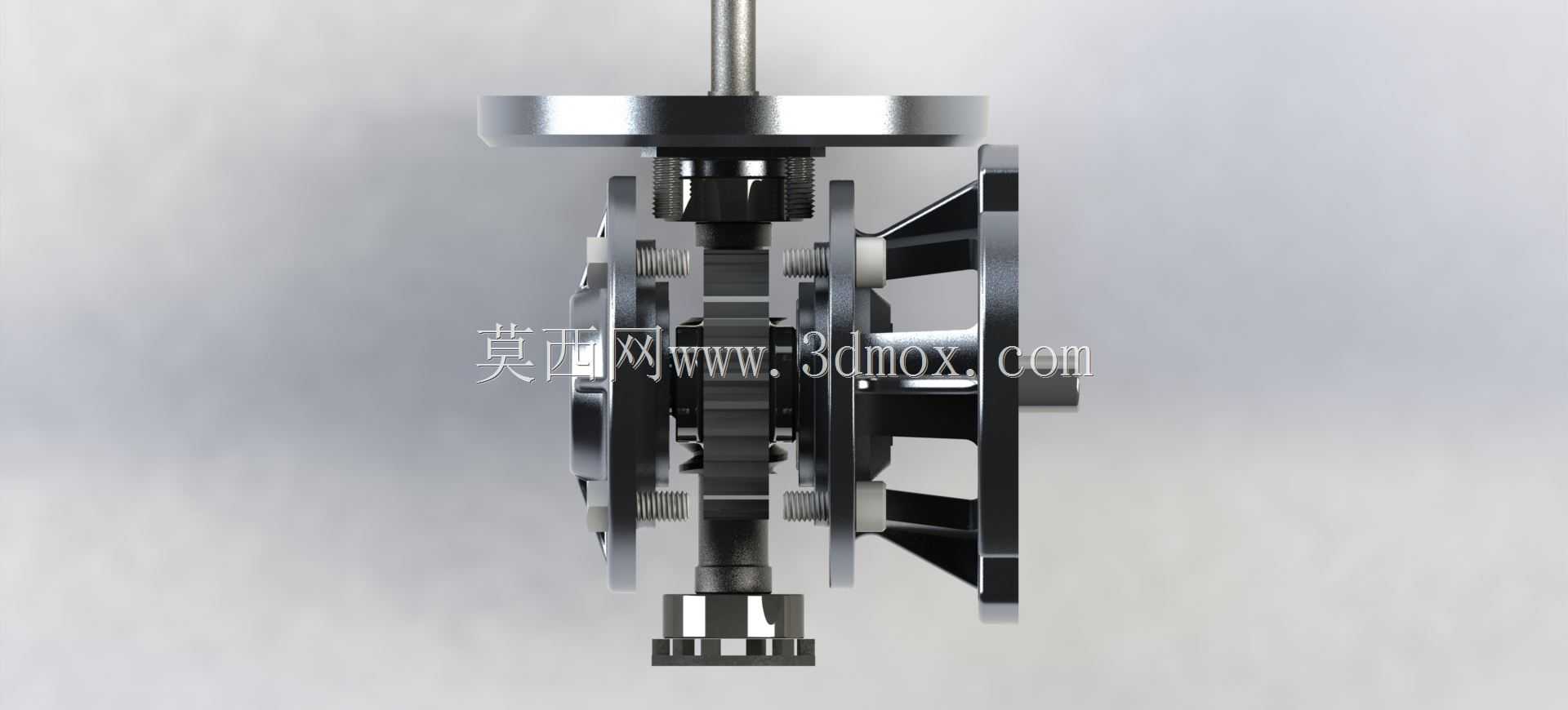

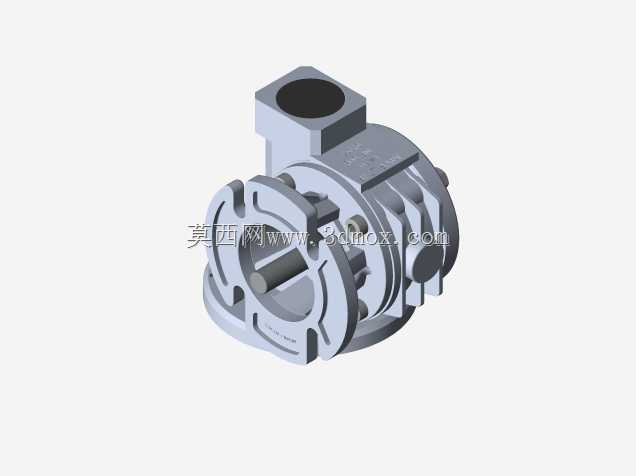

这款直角齿轮减速结构,核心传动比设定为30:1,采用输入输出轴呈90度正交的布局形式,在空间局促的传动场景中具备极强的适配性,常见于轻工输送线、小型自动化专机、食品包装辅机这类对安装空间有转角限制的设备端,能够在完成大减速比动力传递的同时,改变动力传输方向,省去额外的转角传动组件,压缩整套传动单元的占用空间。从结构设计逻辑来看,整机采用蜗轮蜗杆搭配齿轮组的复合传动形式?不对,实际测绘还原的结构中,输入端通过法兰对接驱动电机,壳体采用一体化压铸铝结构的设计思路,散热筋沿壳体周向均匀分布,既能够提升壳体的结构刚性,避免大扭矩输出时的壳体形变,又能增大散热面积,保证持续运行时的油温稳定,降低热衰减对传动精度的影响。安装边界方面,输入端法兰采用标准圆形安装止口,止口直径、安装孔位间距匹配常规小型伺服、步进电机的输出端尺寸,输出端采用空心轴带键槽的连接形式,可直接套接负载轴,也可根据需求转接实心输出轴,壳体上预留的四个安装脚孔位呈对称分布,可支持卧式、立式两种安装姿态,适配不同设备的机架布局。内部传动组件中,齿轮采用渐开线齿形,经过参数校核保证啮合重合度满足持续负载运行要求,轴承选用深沟球轴承搭配推力轴承的组合,分别承受径向载荷与轴向载荷,抵消直角传动时产生的轴向分力,滚珠组件布置在齿轮啮合端的间隙调整位置,用来补偿加工装配带来的齿侧间隙,降低回程误差,提升传动精度。实际应用中,这类直角减速单元常布置在设备的转角动力位,比如输送线的90度转弯段驱动、小型翻转机构的动力输入端,不需要额外加装伞齿轮换向组件,就能直接实现垂直方向的动力传递,同时30:1的减速比能够将驱动电机的高转速低扭矩输出,转换为低转速大扭矩的输出特性,匹配负载端的转速扭矩需求。设计过程中,所有尺寸均从实物测绘获取,对壳体的壁厚、加强筋的位置、内部齿轮的中心距、轴承位的公差配合都做了还原,保证装配时各组件无干涉,转动过程无卡滞,齿侧间隙控制在合理范围内,既不会因为间隙过大导致传动回程误差超标,也不会因为间隙过小导致运行时齿轮磨损加剧、温升过快。壳体上的油位观察孔、注油孔、放油孔位置都按照实物还原,方便后期维护时的润滑油更换与油位检查,输出端的密封槽位置预留了油封安装位,能够防止运行时润滑油泄漏,同时阻挡外部粉尘进入壳体内部,延长内部传动组件的使用寿命。
- 上一篇:手持式重力进料气动喷漆枪结构设计
- 下一篇:离心式飞球波拉斯调节装置结构
- 全部评论(0)
- 模板大小 3.77 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering
- 软件分类 减速机
