数控等离子管槽加工旋转进给装置

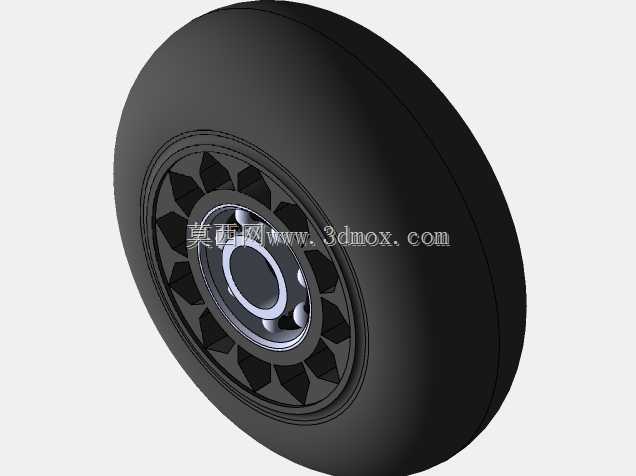

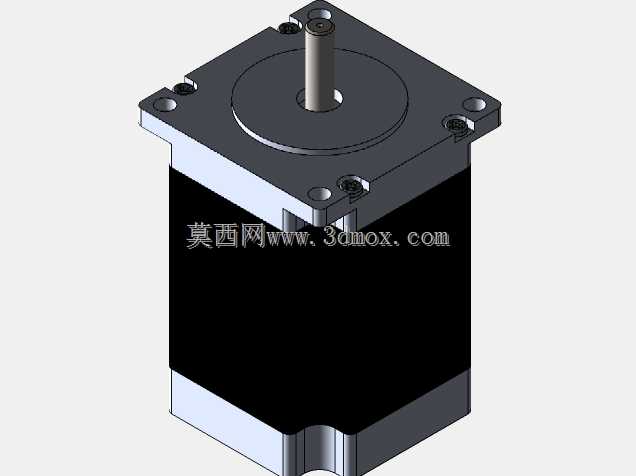

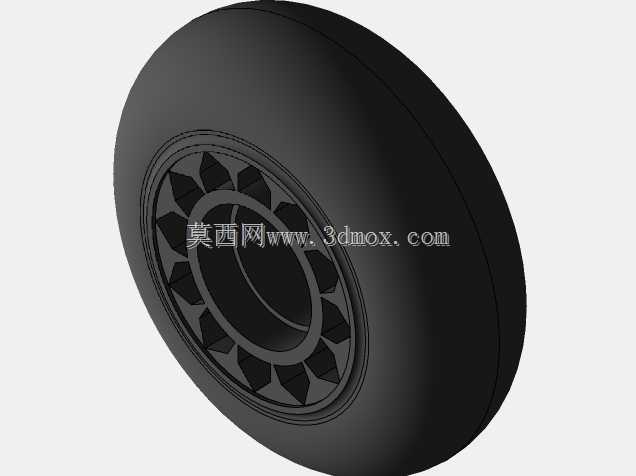

　　这款装置主要适配CNC等离子工作台的管槽加工作业场景，针对金属圆管类工件的环切、开槽工序设计，解决传统管切设备需要调整偏角转轴、适配管径范围窄的痛点。装置采用70毫米直径的滚轮作为管体转动驱动件，工作时不需要额外调整转轴偏角，仅依靠设备X或Y轴的移动即可完成管体的定位进给，大幅缩减了不同管径工件切换时的调试步骤。驱动端采用步进电机作为动力源，单步进给精度对应每转1.731585039英寸的输出参数，在配套数控系统编程时，仅需要保证设计管道参数与待加工管道参数匹配，即可实现管体的整周旋转进给，不会出现旋转卡滞或进给错位的问题。结构设计上引入从动轮自动适配结构，配合SFR自动处理逻辑，不需要作业人员额外计算待加工管的管径参数，

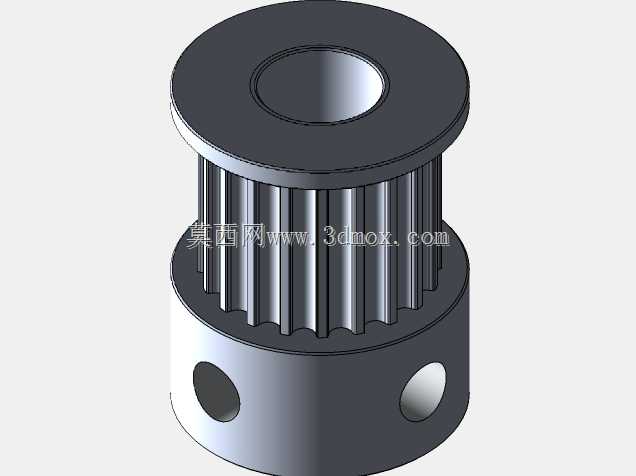

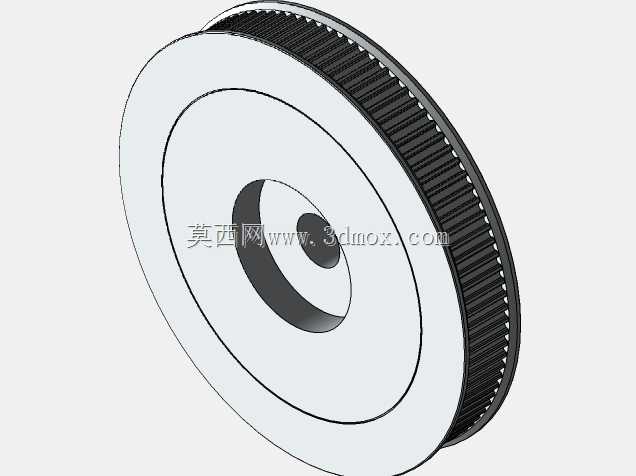

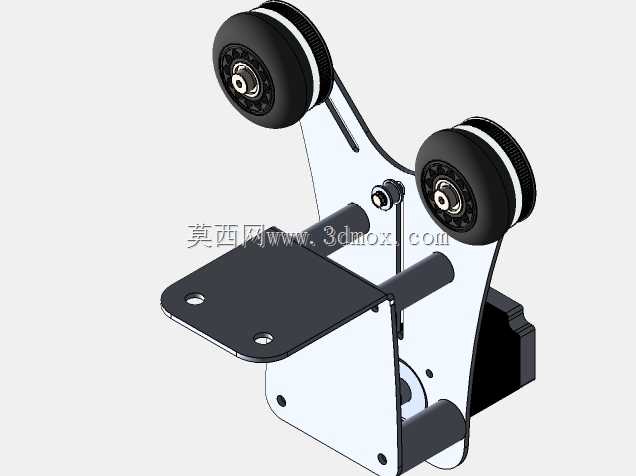

　　装置可通过滚轮组的自适应张紧匹配对应管径的圆管，省去了传统管切设备更换管径时需要调整滚轮间距、重新校准传动比的繁琐流程。传动部分选用784mm周长的gt2正时皮带作为动力传递部件，除标准机加工的金属结构件外，部分结构连接件可通过3D打印制作，降低了装置的自制成本，整体装配不需要复杂的专用工装，借助常规车间的3D打印机、垫片车床、钣金断裂加工设备即可完成全套零件的加工与组装。安装边界上，装置底部设置带两个安装孔的平板安装座，可直接固定在等离子工作台的移动滑台上，整体结构紧凑，双滚轮组呈悬臂式布置，上方两个驱动滚轮与下方支撑结构形成环抱式管体容纳空间，不会与等离子割枪的走刀路径产生干涉，在进行管体环切、轴向开槽作业时，

　　滚轮的转动与工作台的直线进给可实现联动，不需要额外配置专用的cam软件即可完成常规管槽加工的路径编程，适配车间中小批量金属圆管的槽口加工、端口环切等作业需求，整体结构没有冗余的复杂传动部件，日常维护仅需要检查正时皮带的张紧度与滚轮的转动顺滑度即可，适合小型机加工车间、钣金加工站点的等离子加工作业配套使用。
