11英寸蝶形竞技卡丁车转向操控盘结构

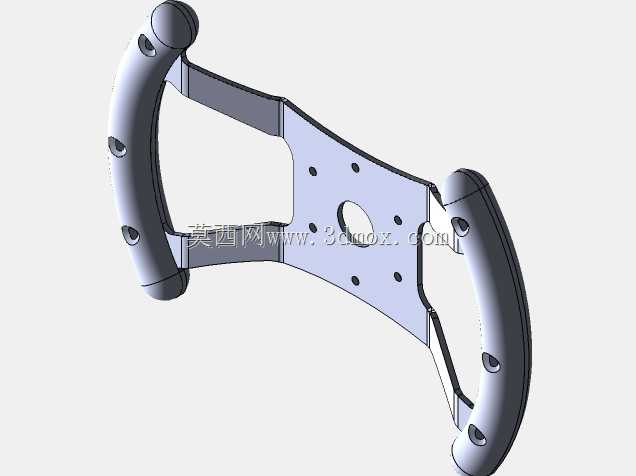

　　这款蝶形转向操控结构主要面向小型休闲竞技车辆的转向系统适配，常见于场地卡丁车、自制沙丘越野车、轻型休闲马车等小型轮式载具的转向端改造与自制场景，区别于传统圆形方向盘的大回转半径设计，蝶形切角的结构能在狭小的驾驶舱内预留更多腿部操作空间，尤其适配坐姿低矮、腿部活动范围受限的小型竞速类载具，避免转向过程中方向盘下缘与驾驶员腿部、穿戴的护具产生干涉。整体结构直径设定为11英寸，握持区域采用符合人体工学的弧形曲面设计，表面预留的多组沉孔用于包覆防滑握持层或是安装功能按键固定座，两侧握持段的弧度经过反复调整，能保证驾驶员在大角度转向时手腕保持自然握持姿态，减少长时间竞速驾驶的操作疲劳。中间的安装基板采用平板式钣金结构设计，

　　基板上的多组安装孔位按照标准转向柱连接法兰的尺寸排布，中心大孔用于穿过转向柱主轴，周围的小孔分别用于固定连接螺栓、安装拨片换挡器的附加支架，后续拓展换挡组件时无需在基板上重新打孔，直接利用预留孔位即可完成附件装配。设计阶段充分考虑了不同加工场景的落地可行性，整个结构拆分为握持段与中间安装板两个独立部分，既可以通过CNC等离子切割配合钣金折弯工艺完成金属材质的批量加工，也能直接采用3D打印工艺制作小批量测试样件，不同加工方式下的结构公差预留都在建模阶段做了对应调整，金属加工版本的折弯处预留了对应的折弯止裂槽，避免钣金折弯过程中出现应力开裂，3D打印版本则在握持段内部做了网格填充加强结构，保证打印件的结构强度满足转向受力要求。

　　安装边界方面，中间安装板的平面度公差控制在0.2mm以内，能保证与转向柱法兰面完全贴合，避免安装后出现转向旷量，两侧握持段的外边缘做了圆角钝化处理，防止操作过程中尖锐边缘划伤驾驶员，整体结构的受力路径经过仿真验证，转向时的握持力能通过两侧的连接筋均匀传递到中间安装基板，不会出现局部应力集中导致的结构断裂问题，适配多数小型休闲载具的转向力矩承载要求，无需额外做结构加强即可直接投入使用。
