CanAm欧蓝德十字轮毂连接转接法兰

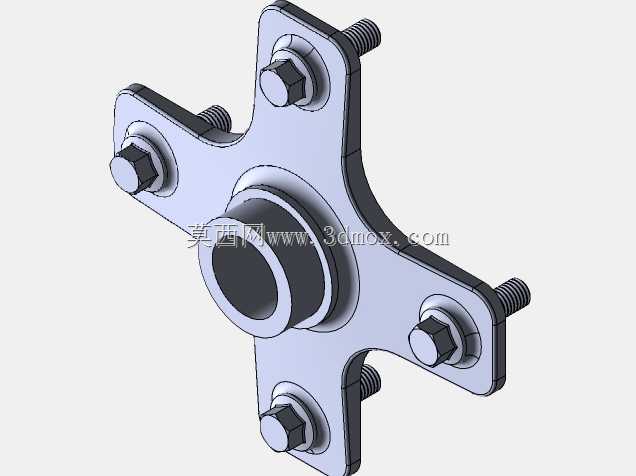

　　该转接结构主要适配Can Am欧蓝德系列全地形沙丘车的轮毂改装场景，核心作用是实现非原厂规格轮辋与原车轴头的可靠连接，解决改装轮辋孔距与原车轴头安装位不匹配的问题，在越野改装、非道路作业车辆的轮系适配场景中应用广泛。设计阶段优先考虑安装边界的适配性，整体采用十字四臂式结构布局，四个安装臂沿中心轴座呈90度均匀分布，对应4x137的孔距参数，每个臂端预留螺栓穿装位，可通过紧固件与轮辋安装面贴合锁紧，中心轴座的内孔预留花键安装空间，适配26齿规格的花键轴，安装轴配合直径设定为30mm，与原车轴头的配合公差控制在过渡配合区间，保证传动过程中无旷量。结构设计上刻意简化了几何造型，没有做多余的减重镂空或者装饰性结构，

　　一方面是降低小批量改装件的加工难度，常规的三轴铣削设备即可完成外形加工，不需要复杂的多轴联动工序，另一方面简洁的受力结构能更好地承受越野场景下的冲击载荷，四个安装臂的受力直接传递到中心轴座，没有应力集中的薄弱转角，在颠簸路面行驶、急加速急制动的工况下，不会出现臂部断裂的问题。考虑到改装场景中紧固件的通用性，安装位的螺栓孔采用通用规格设计，即使没有完全匹配的专用螺栓，也可以用同强度等级的标准紧固件替代，不会影响整体连接强度。中心轴座的轴向长度经过匹配计算，安装后轮辋的偏距处于合理范围，不会出现轮胎蹭刮避震器或者轮拱内衬的问题，安装面的平面度要求控制在0.1mm以内，保证轮辋安装后无偏摆，高速行驶时不会出现方向盘抖动的情况。

　　十字臂的厚度根据剪切强度计算设定，每个臂端的受力面做了局部加厚处理，螺栓承压面的面积足够分散压紧力，避免长期使用后出现安装面压溃变形的问题。整个结构没有多余的冗余设计，所有尺寸都围绕实际安装边界设定，既满足改装适配的功能需求，又兼顾了加工便利性和使用可靠性，适合非道路车辆的轮毂改装场景使用，能够稳定传递轮轴扭矩，承受越野工况下的多向冲击载荷。
