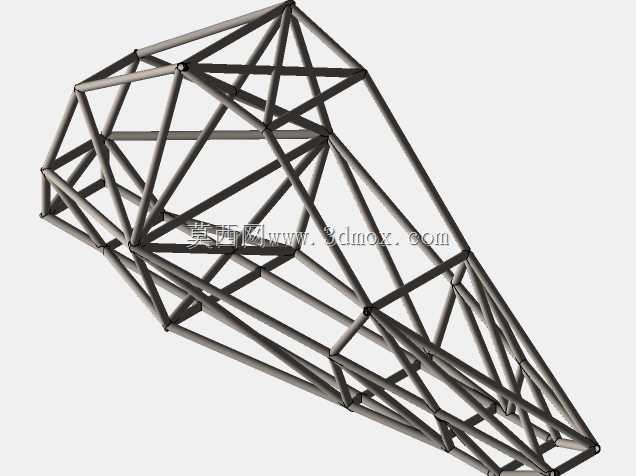

钢管桁架式越野卡丁车承载车架结构

　　该管架式承载结构主要面向非铺装路面休闲竞速、户外越野穿越场景使用，作为整车核心承载基体，需要承接动力总成、悬挂系统、转向机构、驾乘人员的全部载荷，同时在车辆发生翻滚、侧向碰撞时提供足够的结构防护，避免乘员舱出现侵入性变形。从结构设计逻辑来看，整体采用空间钢管桁架布局，主纵梁沿整车前后走向贯通，从前部防撞区域一直延伸至后悬安装点，根据不同区域的受力差异匹配不同管径与壁厚的管材：乘员舱周边采用大管径厚壁管材搭建防滚笼核心框架，前部动力舱、后部悬挂安装区域则结合载荷传递路径做斜向撑杆排布，通过三角形稳定结构将局部集中载荷快速分散到整个桁架体系，避免单根杆件出现应力集中导致的失效。前部结构预留了发动机、散热系统、前转向节的安装点位，

　　安装面的同轴度、平面度在建模阶段就做了公差预留，确保后续装配时不需要额外做大量修配；中部乘员舱区域按照人机工程边界划定了乘坐空间，预留了座椅安装滑轨、安全带固定点、操纵机构的安装位置，框架内侧预留了内饰件、防护板的安装孔位，不会出现后续加装部件时与主桁架干涉的问题；后部结构围绕后悬挂、传动系统的安装做了加强设计，后减震器的安装座做了局部加厚与斜撑补强，应对越野场景下频繁的大冲击载荷。整个车架的安装边界充分考虑了通用越野卡丁车的配套部件尺寸，轮距、轴距参数适配常规10-12寸越野轮胎的安装空间，前部防撞梁突出前轮安装点一定距离，在正面碰撞时率先吸能；侧面防滚结构的外沿超出车身覆盖件安装位，侧翻时能够率先接触地面，避免乘员舱直接受力。

　　建模过程中所有管材的相贯线都做了精准拟合，确保后续管材切割、焊接时能够完全贴合，减少焊接间隙带来的应力集中问题，关键受力节点的焊缝位置都预留了足够的焊接操作空间，不会出现杆件排布过密导致无法施焊的情况。整个桁架结构在保证结构强度的前提下，通过优化杆件排布尽可能降低整体重量，避免冗余管材带来的整车整备质量上升，兼顾越野场景下的动力响应与结构可靠性。
