微型车床配套用管材切口定位装置

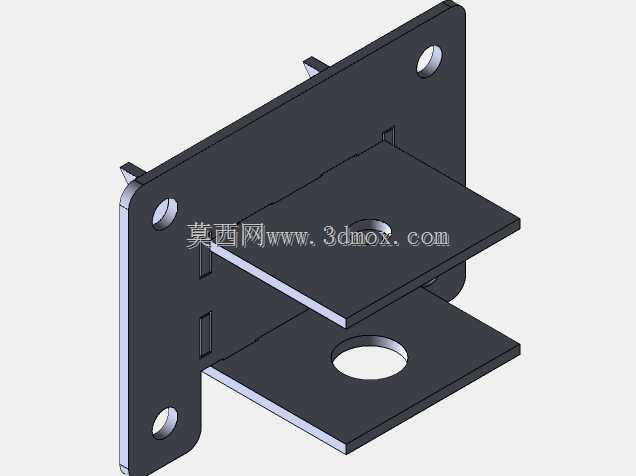

　　这套结构件是面向小型机加工场景设计的管材切口作业配套工装，主要适配微型车床的加装使用需求，同时也可搭配数控等离子作业台、小型焊接工位完成管材类工件的切口定位工序。从结构布局来看，整体采用折弯钢板作为主体承载背板，背板上预留三个安装通孔，可直接通过螺栓锁紧固定在车床侧方安装面或者焊接工作台的立面上，安装时需保证背板与作业台面的垂直公差控制在0.1mm以内，避免后续定位出现偏斜。背板向前延伸出上下两层平行的承载平板，两层平板之间预留的间隙可根据待加工管材的直径，选配对应厚度的管道垫片填充，以此适配不同管径的圆管、方管装夹需求，上层平板中心预留的通孔可配合压紧螺栓实现管材的竖向锁紧，下层平板中心的大尺寸通孔则作为切口作业的避让位，

　　不管是采用车刀进给切割，还是等离子割炬作业，都能给刀具或割嘴留出足够的作业空间，避免加工过程中损伤工装本体。设计过程中特意简化了多余的装夹结构，没有额外集成管钳类的抱紧机构，一方面是考虑微型车床加工的管材多为小直径薄壁件，过大的抱紧力容易造成管材变形，另一方面是依托上下平板的限位加垫片填充的方式，已经能够满足常规切口作业的定位精度要求，同时大幅降低了工装的加工成本，整个构件全部采用普通冷轧钢板折弯焊接成型，不需要复杂的机加工工序，普通钣金车间即可完成制作。实际使用时，需要先将工装固定在对应作业工位的基准面上，根据待加工管材的外径选择合适厚度的垫片垫在上下平板之间，将管材插入两层平板的对应位置，调整好切口的伸出长度后，

　　通过上层平板的锁紧件压紧管材即可开始作业，经实际工况验证，该工装可稳定完成直径6-20mm薄壁金属管的直角切口定位，切口端面的垂直度可满足常规焊接、管路装配的精度要求，不需要二次打磨修形。需要注意的是，安装时要保证下层平板的避让孔中心与刀具进给轨迹、割炬作业中心重合，避免加工过程中出现干涉，长期使用后如果平板表面出现压痕或者磨损，可直接拆卸更换对应的平板构件，不需要整体更换工装，维护成本极低。
