重型Delrin双轮承载脚轮结构设计

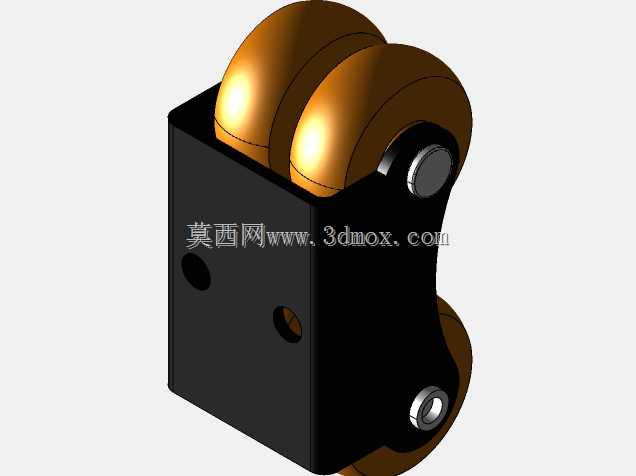

这款双轮结构的承载脚轮，主要面向大载荷工位器具、重型仓储货架、工业设备移动底座的支撑移位场景，单组额定承载可达300kg，轮体采用Delrin聚甲醛材质加工，相比普通橡胶轮具备更高的抗压强度与耐磨性能，在车间环氧地坪、硬化水泥地面滚动时不会产生明显压痕，同时滚动阻力更低，推移重载设备时无需施加过大外力。从结构设计来看，支架采用厚钢板冲压成型后做发黑防锈处理，整体为半包式轮架结构，轮轴采用钢制销轴搭配铆接固定，避免长期承重后销轴松脱移位，双轮并排的布局相比单轮结构，能将承载压强分散到两个轮面，在同等轮径下获得更高的额定载荷，同时过缝、过轨道凹槽时的通过性更优，不会出现单轮卡滞的问题。安装面采用平板式安装结构，预留两个沉头安装孔，适配M8规格的安装螺栓，安装孔中心距与市面上同规格重型脚轮通用，替换旧件时无需重新打孔改孔，安装边界上，整体支架顶部安装面到轮底的高度为40mm，轮架总宽度适配双轮排布尺寸，安装后突出设备底座的侧向尺寸控制在合理范围，不会在设备移位时剐蹭周边工位物件。设计过程中重点考量了偏载工况下的结构强度，轮架折弯处做了圆角过渡避免应力集中，轮体与支架之间预留了合理的转动间隙，不会因加工公差导致轮体卡滞，同时Delrin材质本身具备自润滑特性，无需额外添加润滑脂即可长期保持顺畅滚动，适配工厂车间多粉尘、少维护的使用环境。在实际选型应用中，这类脚轮通常四个为一组搭配使用，单组四个即可承载1200kg以内的设备或货架，适合用于生产线旁的重型工具柜、大型自动化设备的移动底座、仓储区重型物料周转架的移位支撑，相比带刹车的万向脚轮，这种定向双轮结构的承重冗余更高，结构更简单，长期使用的故障点更少，适合固定路径推移的重载工位器具使用，建模时还原了轮体的弧度、支架的折弯细节、销轴的铆接结构，可直接用于设备底座的装配干涉校验，也可作为脚轮选型时的结构参考。
