BT40数控Y型拉力螺栓主轴连接件

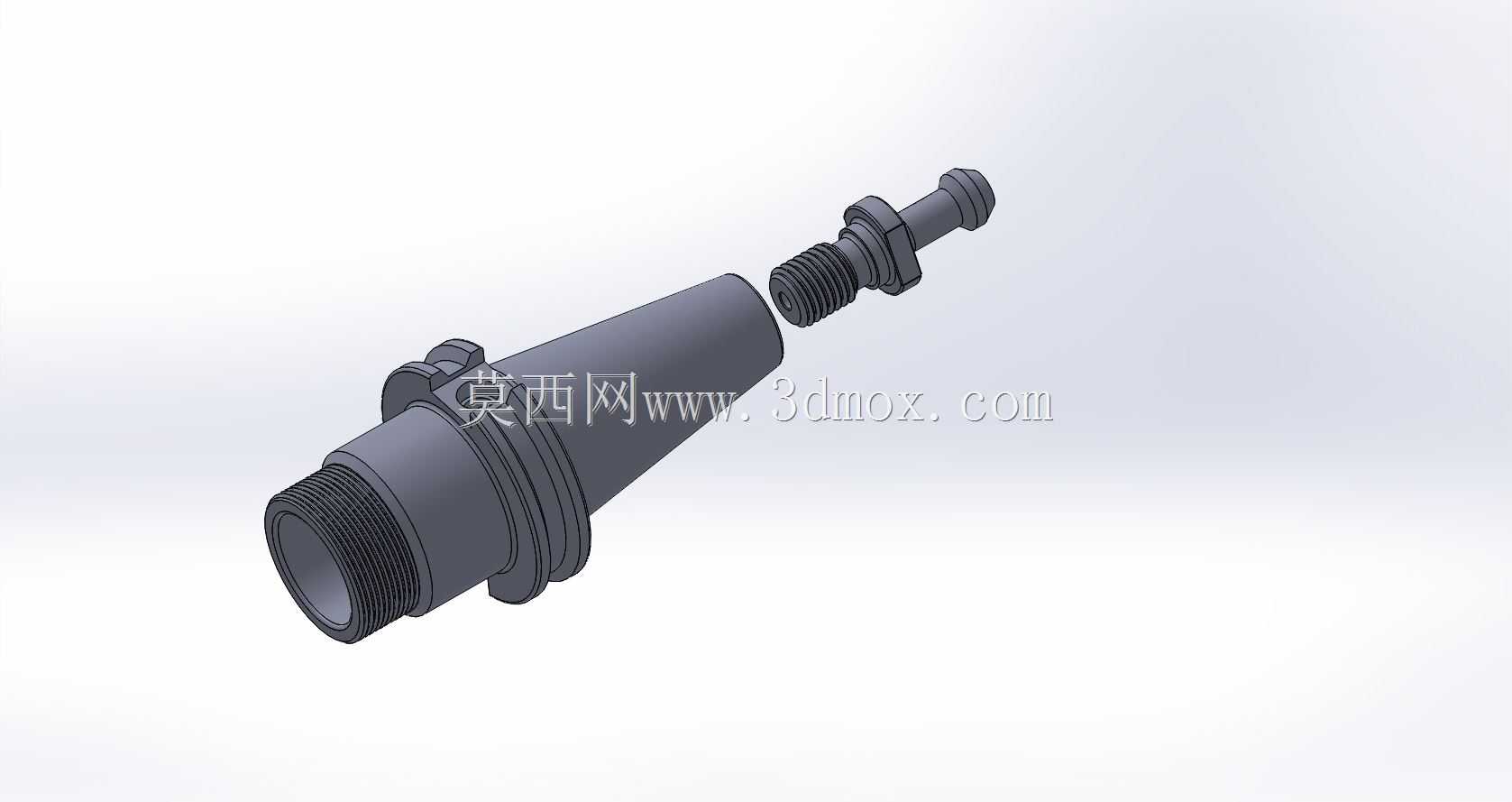

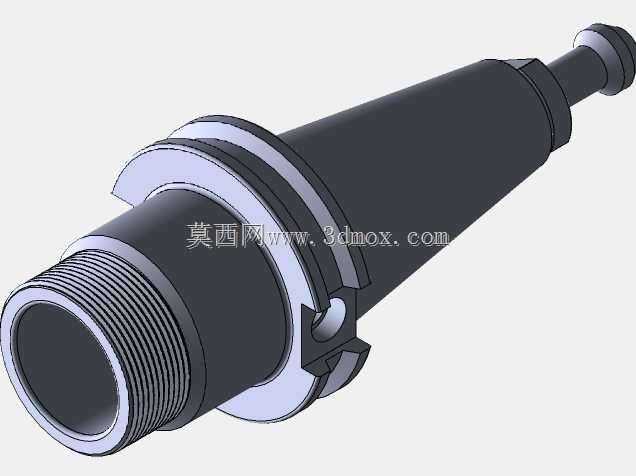

这款BT40规格的Y型拉力螺栓，是数控加工中心主轴与刀柄连接系统里的核心受力零件，日常在立式加工中心、数控镗铣床的主轴拉刀机构中承担核心拉紧作用，直接决定刀柄装夹的刚性与加工过程的稳定性。从结构设计来看，零件分为锥柄配合段、螺纹连接段与拉钉衔接端三个核心功能区，锥段完全适配BT40主轴的内锥孔基准，锥面接触率按照行业通用要求不低于85%，保证拉紧状态下锥面与主轴内孔完全贴合，避免高速加工时出现刀柄偏摆、振刀的问题。螺纹段采用细牙精密螺纹设计，螺距匹配常规主轴拉爪的拉紧行程，装配时可通过螺纹旋合长度微调拉紧预紧力，适配不同品牌主轴内部拉刀机构的行程差异。拉钉衔接端的Y型结构设计，是为了匹配主轴内部拉爪的卡接形式，相比普通圆柱拉钉，Y型卡槽结构能让拉爪的卡接接触面积提升30%以上，在主轴高速旋转、重切削工况下，可有效避免拉钉滑脱、刀柄飞出的安全隐患。从安装边界来看，零件总长度适配常规BT40主轴的内部安装空间，最大外径不超过锥柄大端直径，装配时可完全容纳在主轴锥孔内部，不会与主轴端面、打刀缸结构产生干涉。在实际加工场景中，这类拉力螺栓的受力状态非常复杂，既要承受打刀缸动作时的轴向冲击载荷，也要承受铣削加工时传递的径向切削反力，因此设计时在螺纹与锥段的衔接位置做了圆弧过渡处理，降低应力集中系数，避免长期交变载荷下出现疲劳断裂。日常设备维护中，这类零件属于定期检查更换的易损件，每次更换刀柄、检修拉刀机构时，都需要检查拉力螺栓的螺纹磨损情况、Y型卡槽的卡接磨损量，当磨损量超过0.1mm时就需要及时更换，避免影响加工精度。建模过程中完全按照实际装配公差做了配合面的公差预留，锥面采用1:20的标准BT锥度，螺纹段标注了中等精度配合公差，Y型卡槽的尺寸完全匹配标准拉爪的卡爪尺寸，可直接用于同类零件的测绘建模、备件加工的参考，也可用于机床主轴装配模拟、换刀动作仿真的虚拟装配场景，帮助设计人员验证拉刀机构的动作行程、干涉情况，减少实物试装的调试成本。
