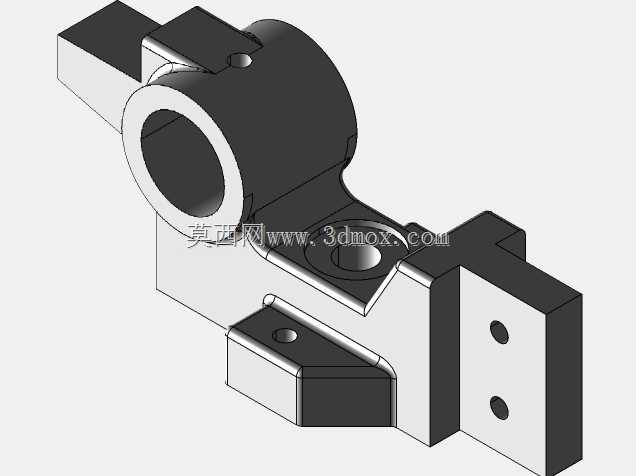

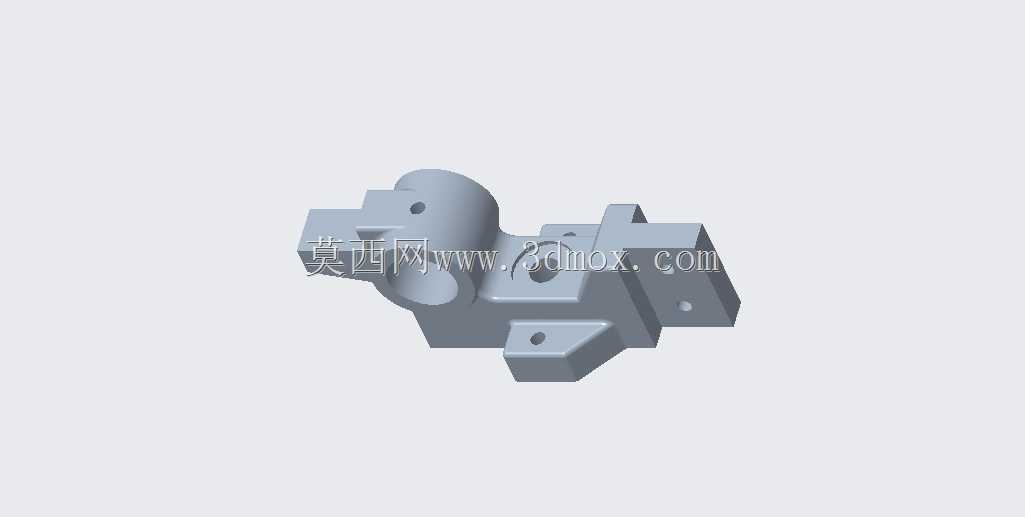

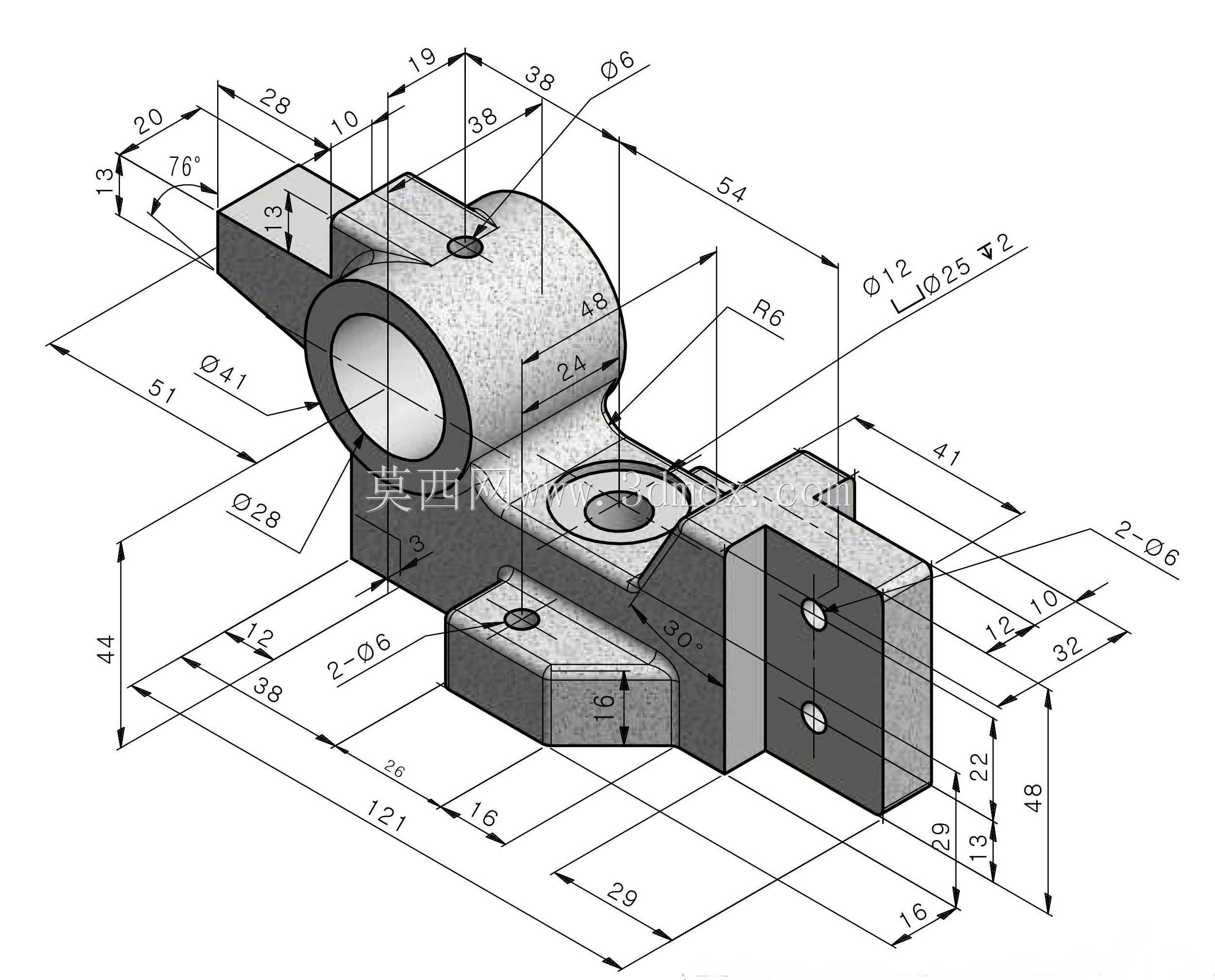

这类铰接指关节结构多应用在需要实现定角度往复摆动的机械传动链路中,常见于工业机械手末端执行器的指节传动单元、自动化夹具的开合铰接部位,也可作为小型连杆机构的中间铰接节点,承担传递摆动力矩、约束转动自由度的核心作用。从结构设计逻辑来看,该构件采用一体化铸锻毛坯加工思路,主体集成了轴套安装位、安装固定基面、铰接限位面三个功能区域,中部的通孔用于穿装铰接销轴,孔壁预留的公差带可适配铜套或滚动轴承的压装需求,降低铰接转动时的摩擦损耗,延长构件使用寿命。构件一侧延伸出的带角度限位凸台,可在摆角达到76度时形成硬限位,避免机构超程运行造成传动链路损坏,凸台与主体衔接处做了R6圆角过渡,可有效降低应力集中系数,在反复交变载荷作用下减少开裂风险。从安装边界尺寸来看,构件主体总长度控制在121mm,总高度48mm,固定端两个Φ6安装孔的中心距为29mm,安装基面的平面度公差需控制在0.02mm以内,保证与安装基座贴合时无间隙,避免铰接转动时出现径向窜动。铰接孔的公称尺寸为Φ41,孔的同轴度公差要求不低于0.015mm,保证销轴穿装后转动顺畅无卡滞,孔端的Φ28沉台可用于安装孔用挡圈,实现销轴的轴向定位,防止传动过程中销轴窜出脱落。构件上设置的两个M6螺纹孔用于安装限位触发块或者位置传感器感应片,可配合电控系统实时采集指关节的摆动角度,实现闭环运动控制。固定端的90度垂直安装面可适配侧装式安装场景,两个安装孔的位置精度可保证铰接中心与传动连杆的运动平面完全重合,避免运动过程中产生附加侧向力矩,加剧铰接部位的磨损。整体结构的壁厚设计兼顾了轻量化与结构强度需求,非受力部位做了减薄处理,受力集中的铰接孔周围做了加厚补强,在满足1.5倍额定载荷强度要求的前提下,尽可能降低构件自身重量,减小传动过程中的惯性冲击,适配高速往复摆动的工况需求。
