高刚性桌面重型数控铣削加工设备结构

这款桌面型数控加工设备的结构设计，核心围绕小尺寸作业场景下的高刚性加工需求展开，区别于常规轻型桌面数控设备的铝型材拼接框架，其主体承载床身采用一体化铸造构型，床身侧壁设置多道纵向加强筋结构，从结构力学角度分散加工过程中主轴传递的切削反力，避免大进给铣削时出现框架共振导致的加工面振纹。在实际应用场景中，这类设备可覆盖小型五金零件加工、广告板材切割、工艺浮雕铣削、小型模具粗精加工等多类作业需求，相较于大型工业机床，其占地尺寸适配小型加工门店、个人工作室、高校实训实验室等空间有限的作业场景，安装时仅需平整硬化地面即可完成部署，无需额外做设备基础浇筑，大幅降低了小批量加工场景的设备部署门槛。

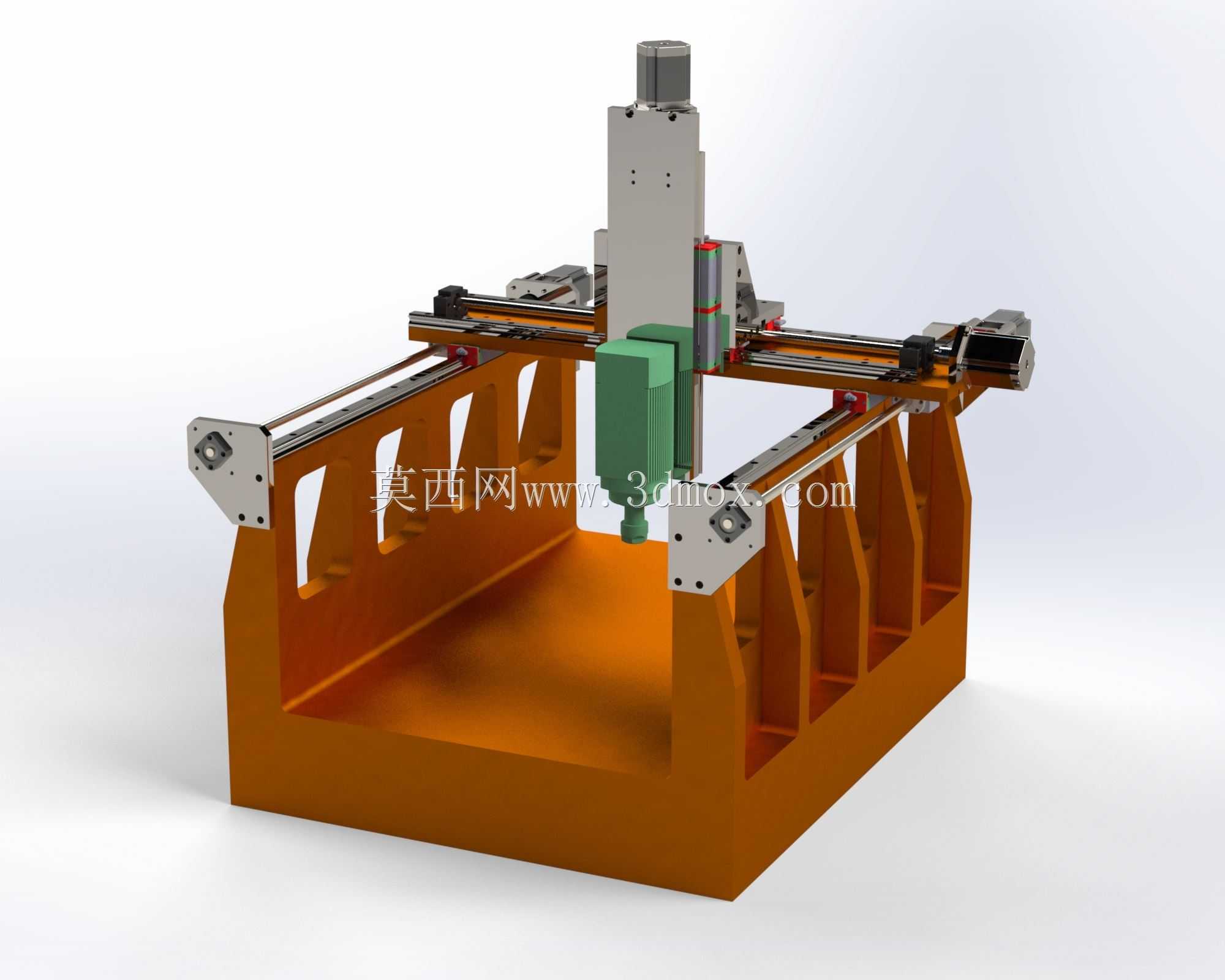

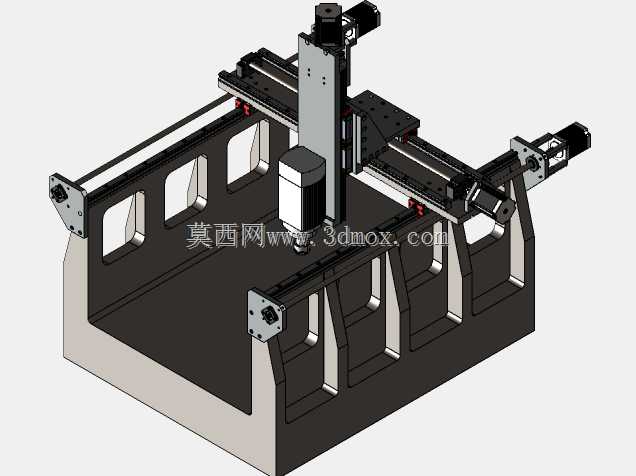

从功能特性来看，设备采用龙门式双驱传动构型，X轴方向的两根传动导轨分别布置在床身两侧的支撑凸台上，导轨安装面与床身一体铸造成型，减少了拼接安装带来的形位公差累积，Y轴滑板跨接在两侧X轴滑座上，Z轴主轴滑枕垂直安装在Y轴滑板中部，传动端搭配伺服驱动单元配合滚珠丝杠传动，可实现三轴方向的精准进给，主轴单元可适配不同功率的高速电主轴，满足不同材质的切削线速度需求。设计阶段特意在铸造床身的内部空腔预留了填充空间，可根据实际加工的切削负载需求，灌注环氧花岗岩等阻尼材料，利用复合材料的高阻尼特性进一步吸收切削振动，提升重切削工况下的加工稳定性，这一设计也兼顾了不同预算用户的配置选择，轻载加工场景可直接使用空腔床身控制整机重量，重载加工场景填充阻尼材料即可达到工业级机床的抗振性能。

安装边界方面，设备的整机外廓尺寸适配常规车间门洞宽度，转运时无需拆解主体结构，三轴的行程范围覆盖了桌面加工场景下的常规工件尺寸，工作台面直接集成在铸造床身上部，平面度在加工完成后可直接作为工件装夹基准，无需额外拼接工作台板，减少了装配误差来源。两侧的导轨端部设置有限位缓冲结构，避免滑座超程运行造成的传动部件碰撞损坏，走线槽沿床身侧壁的加强筋间隙布置，既避免了加工过程中切屑飞溅刮擦线缆，也让整机外观更加规整，日常维护时可直接打开侧部护板完成传动部件的润滑与检修，无需拆解主体框架。这类结构设计跳出了传统桌面数控设备一味追求轻量化的思路，在有限的占地空间内最大化提升结构刚性，让小型设备也能承担以往只有大型工业机床才能完成的重切削加工作业，对于小批量定制加工场景来说，既节省了车间空间，也能保障加工精度与加工效率的平衡。
