开源C型梁数控铣床结构设计方案

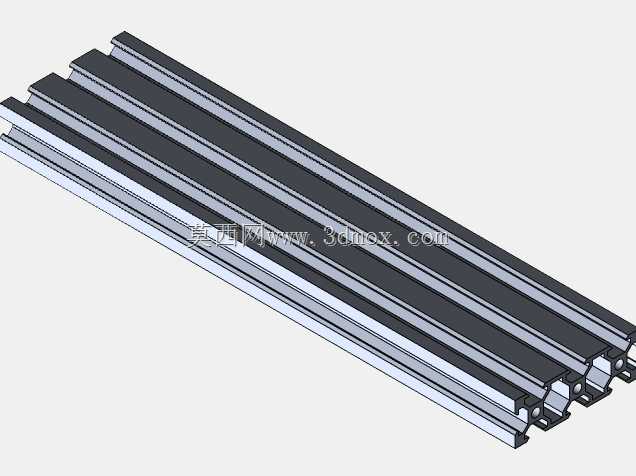

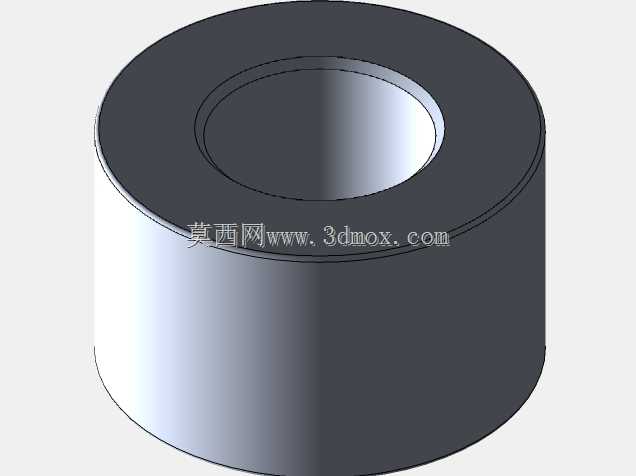

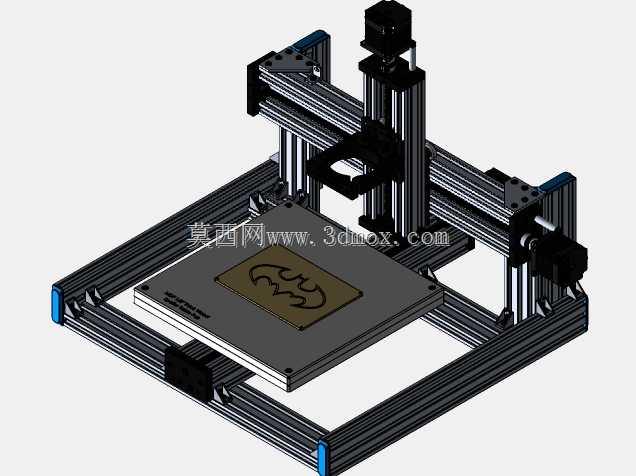

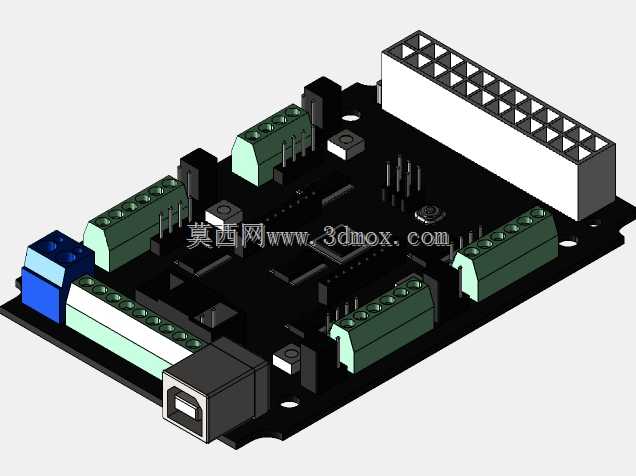

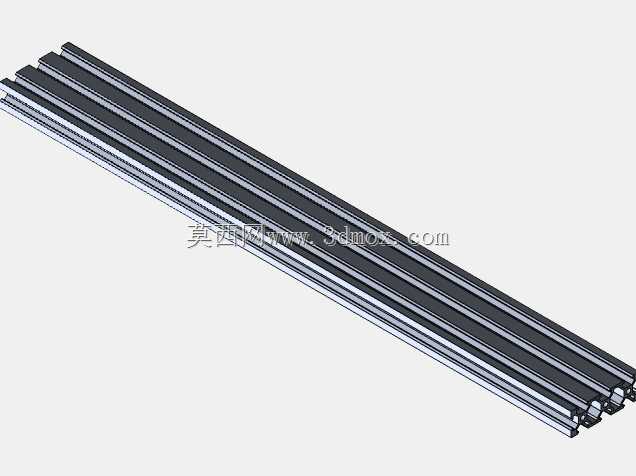

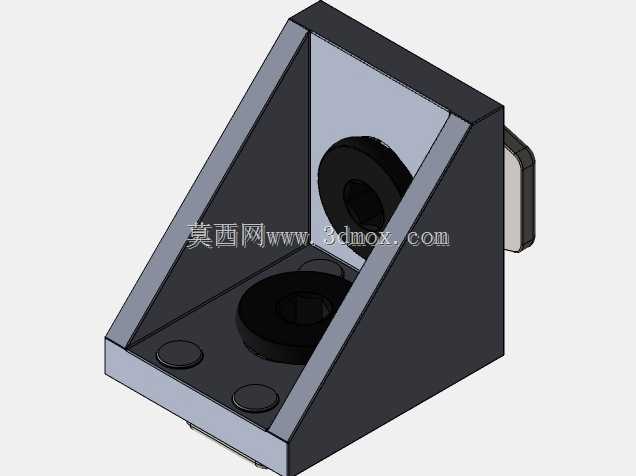

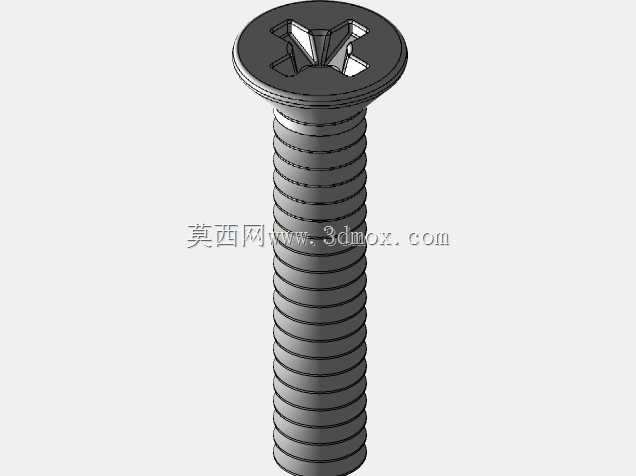

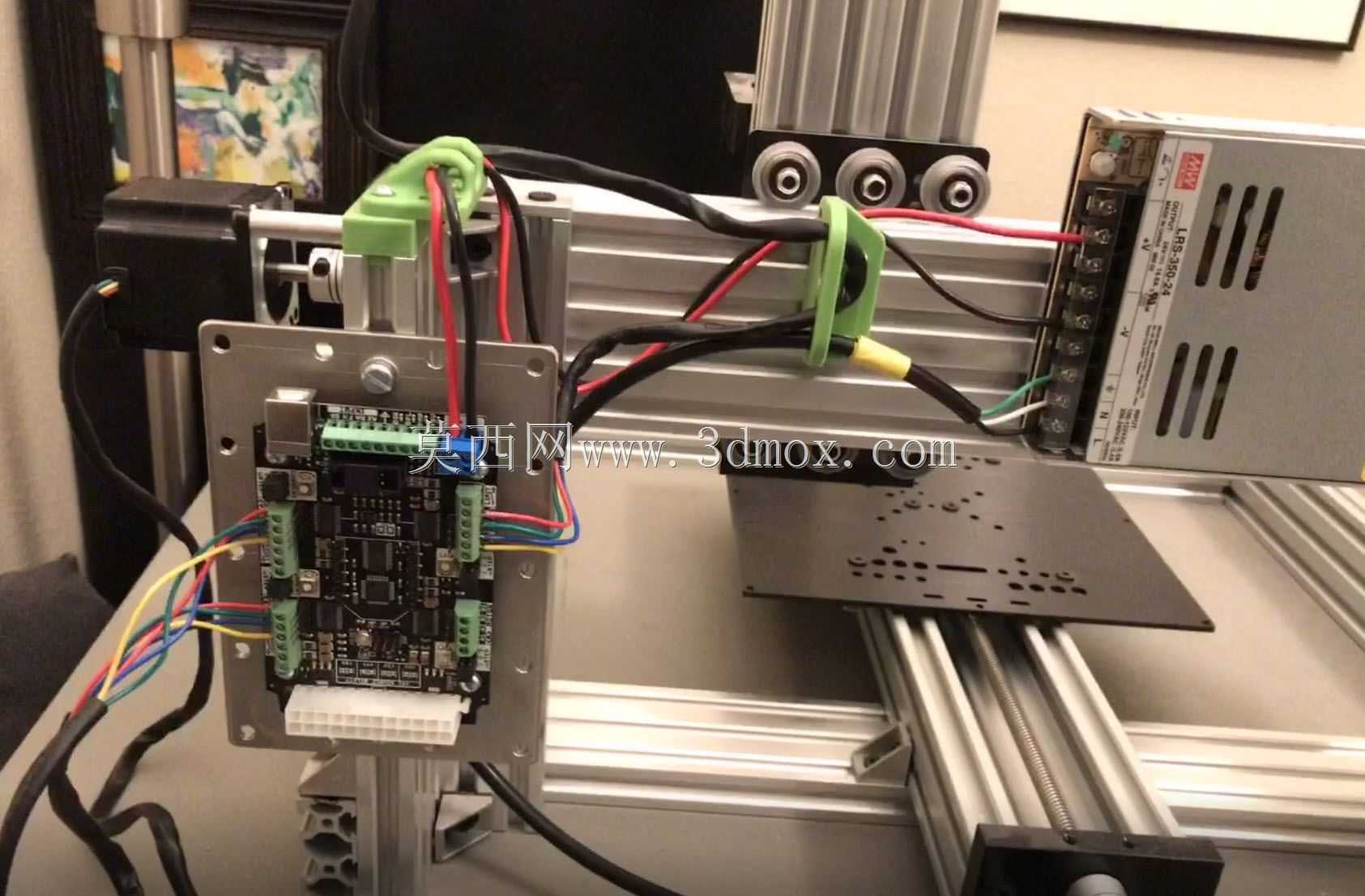

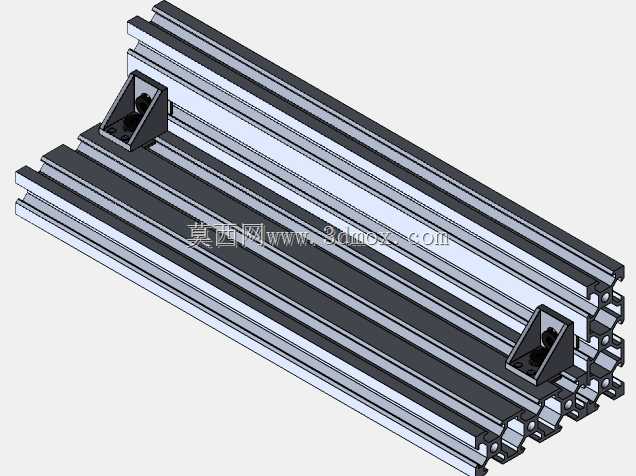

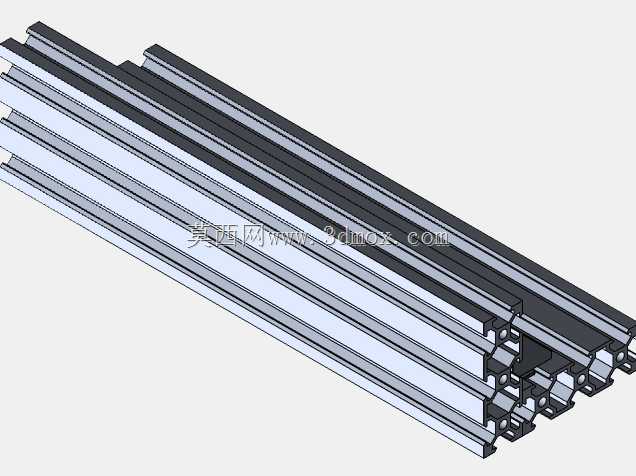

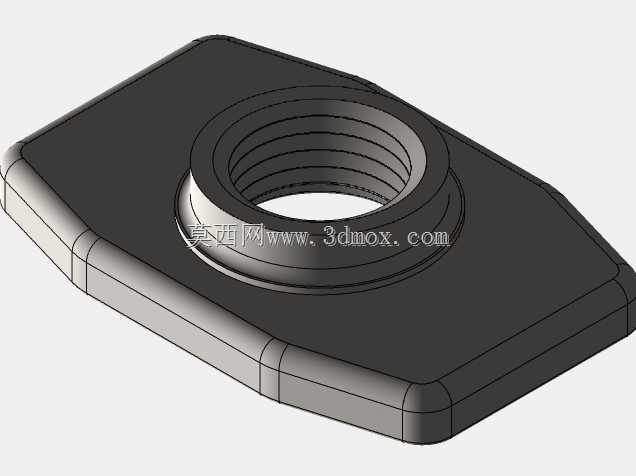

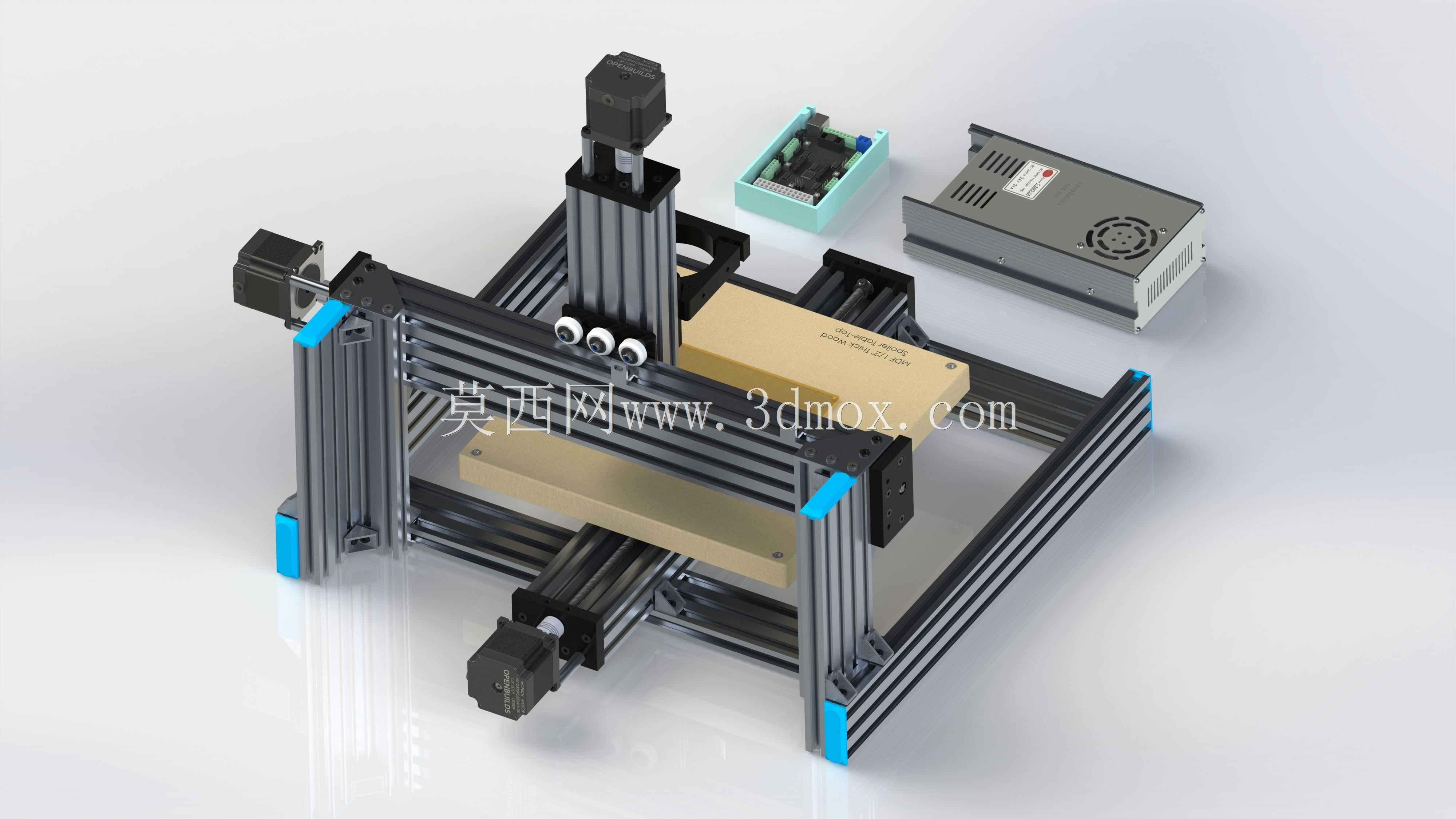

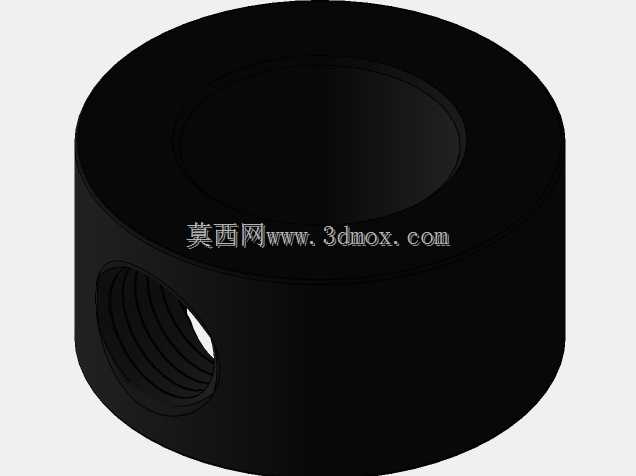

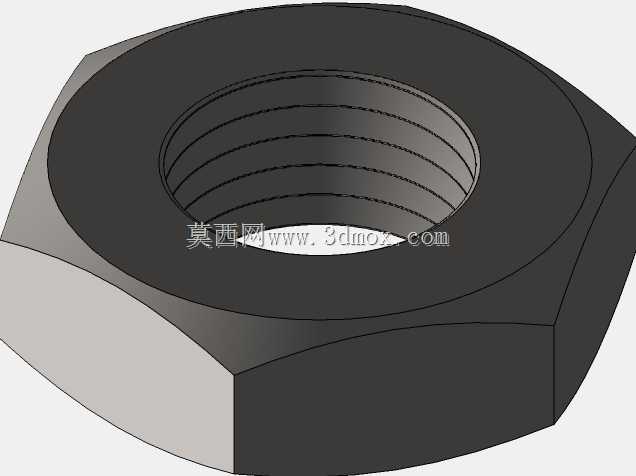

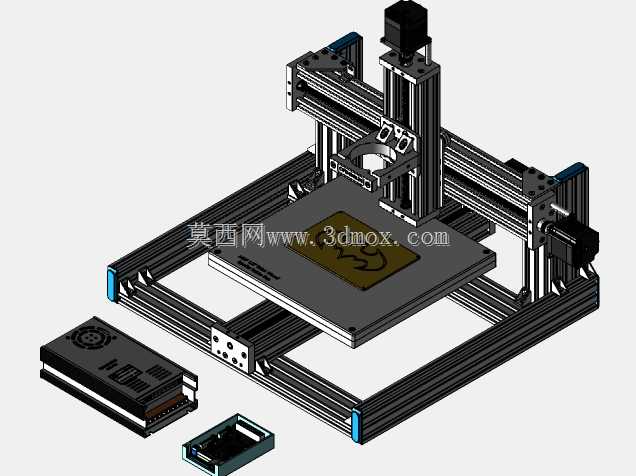

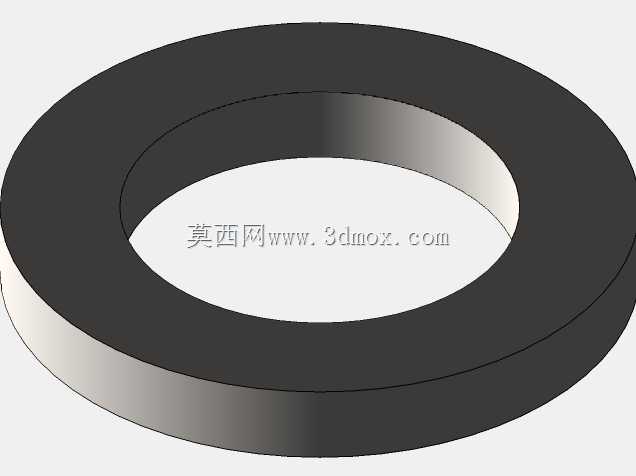

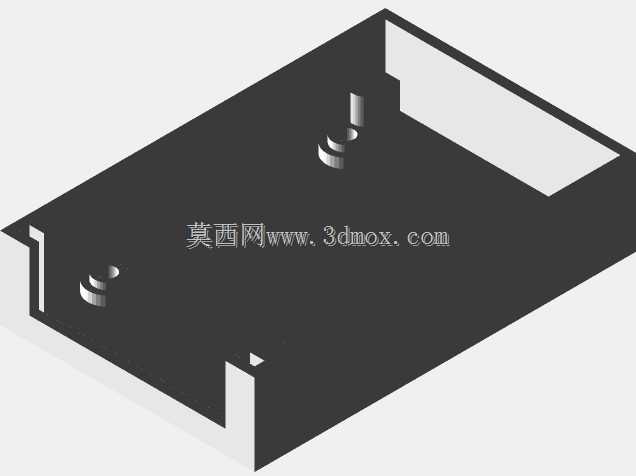

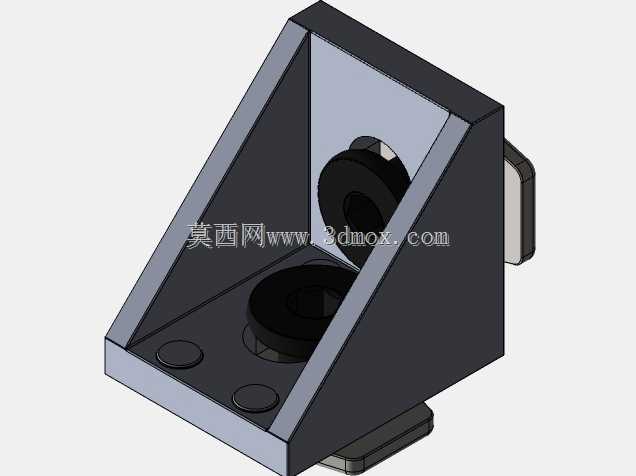

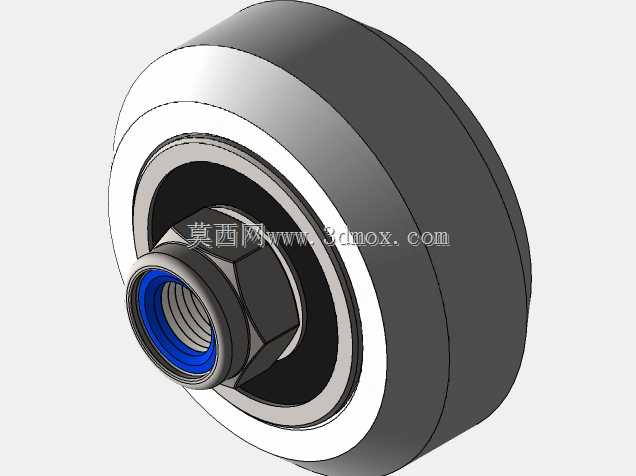

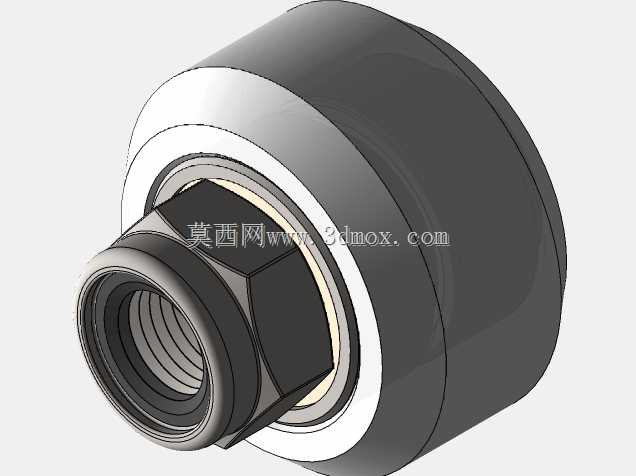

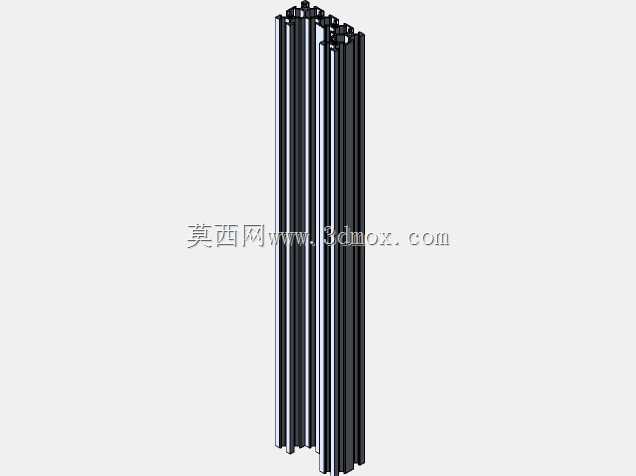

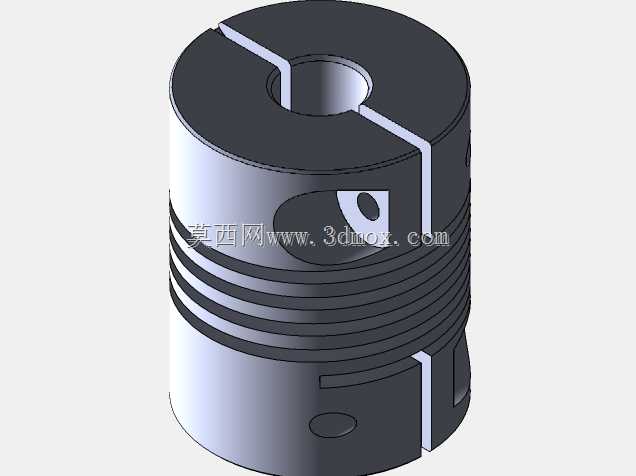

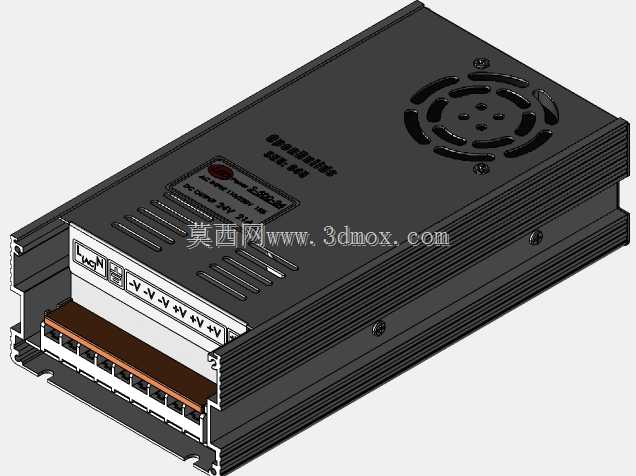

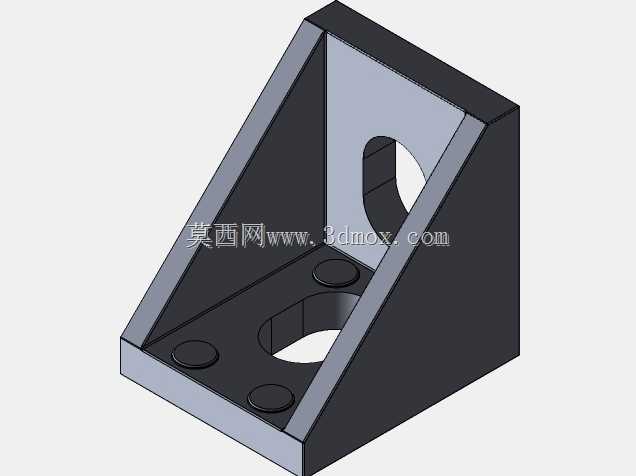

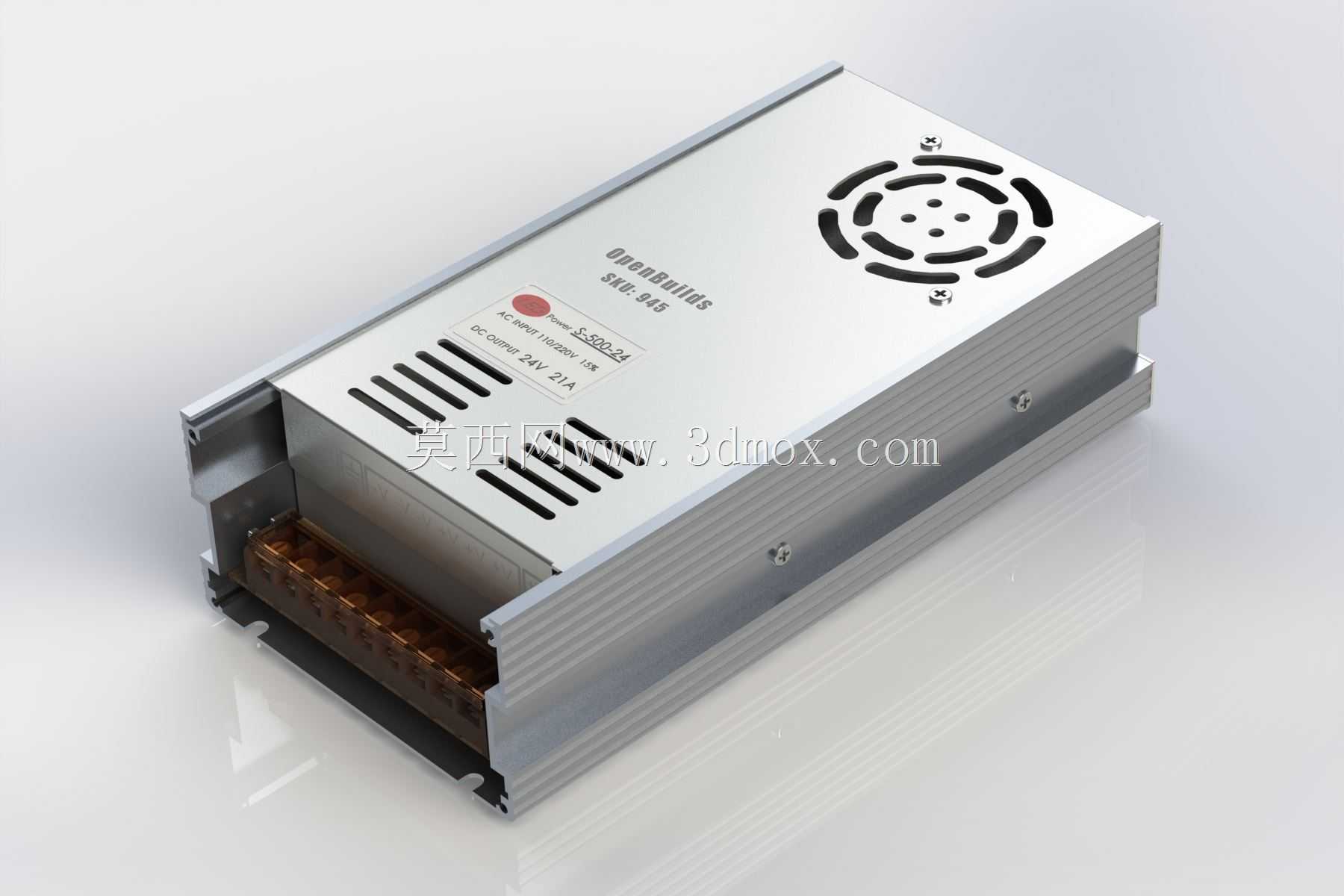

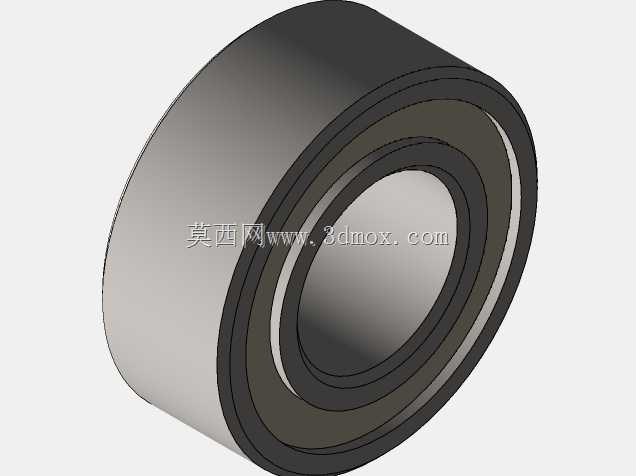

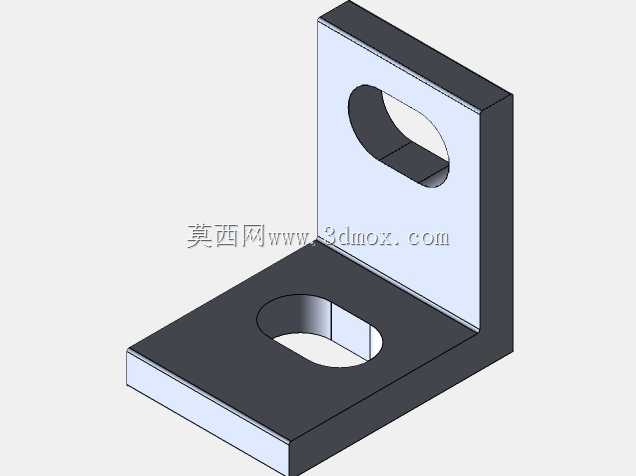

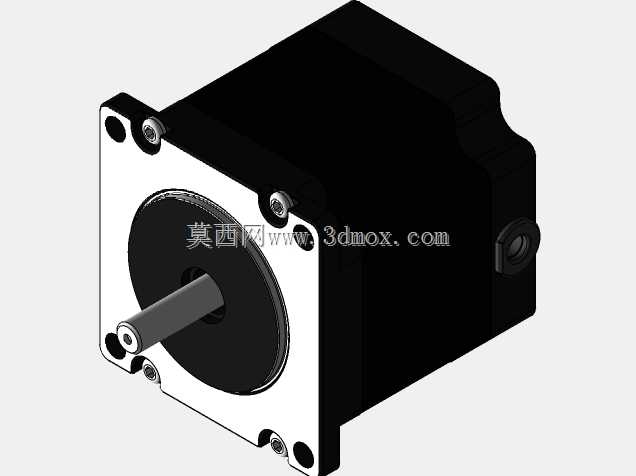

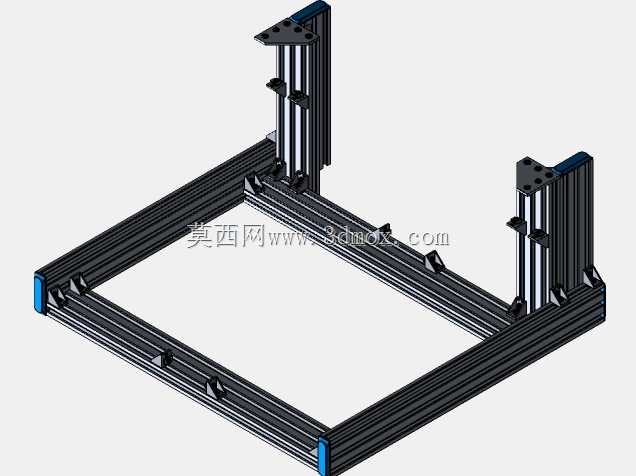

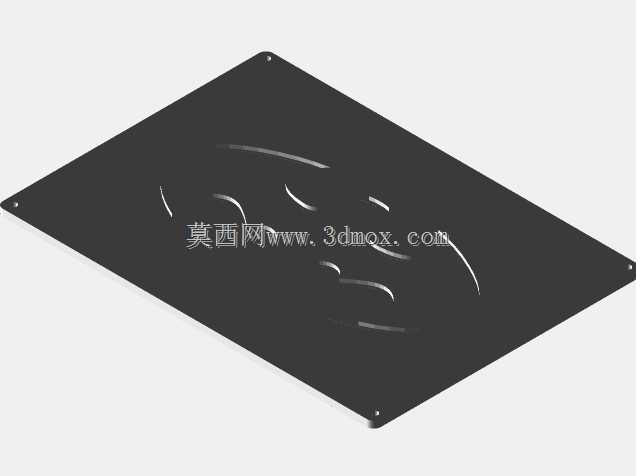

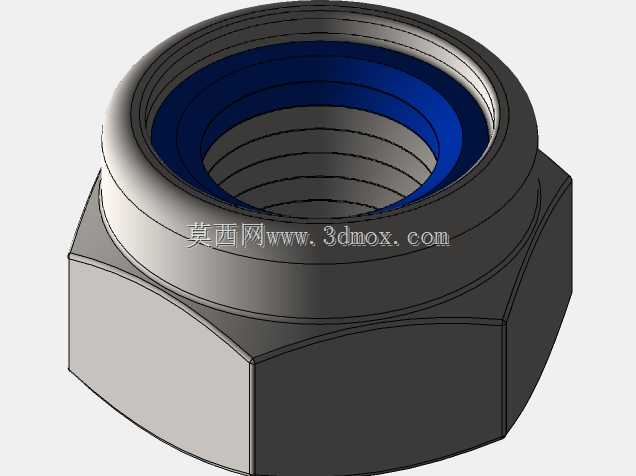

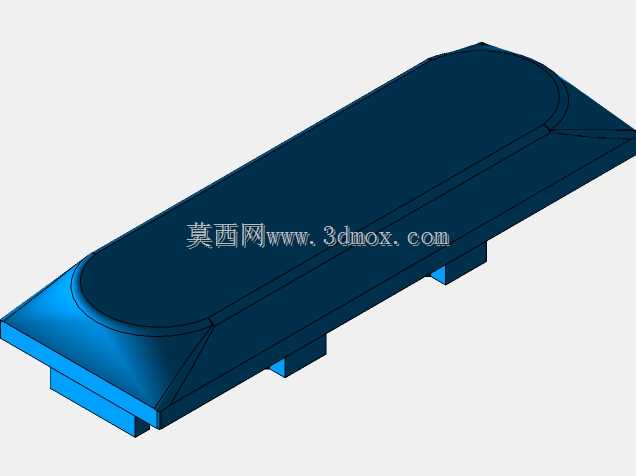

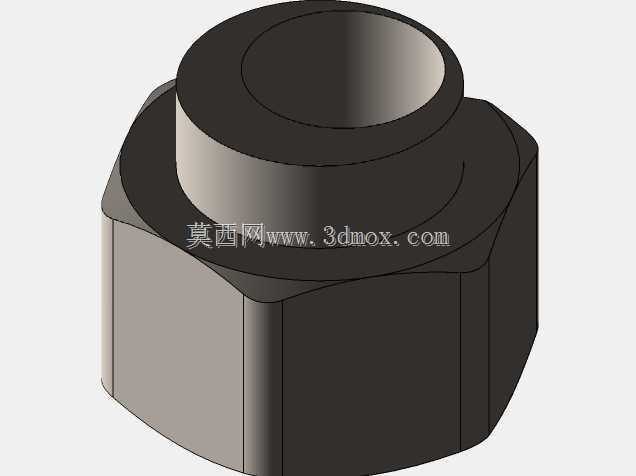

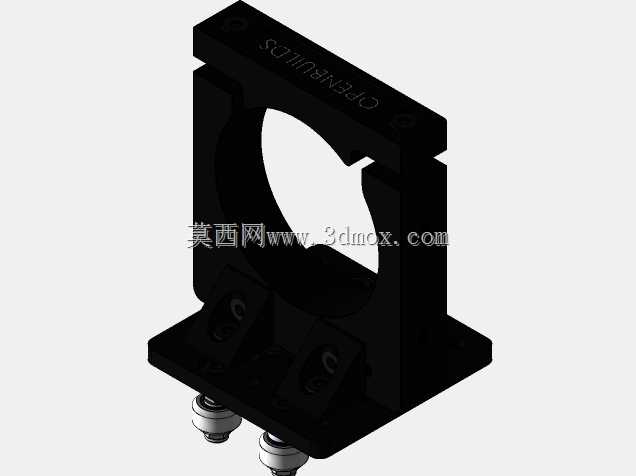

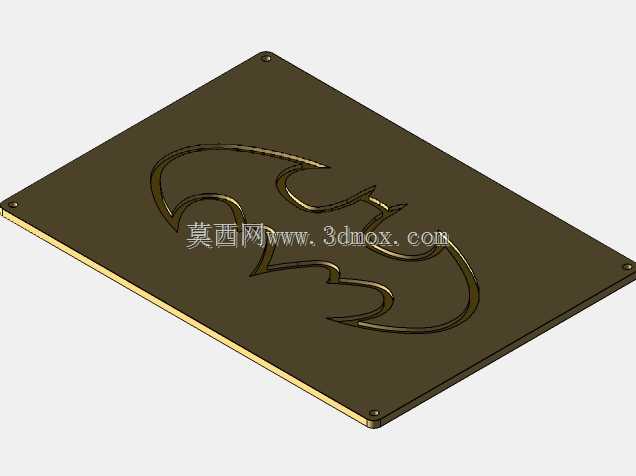

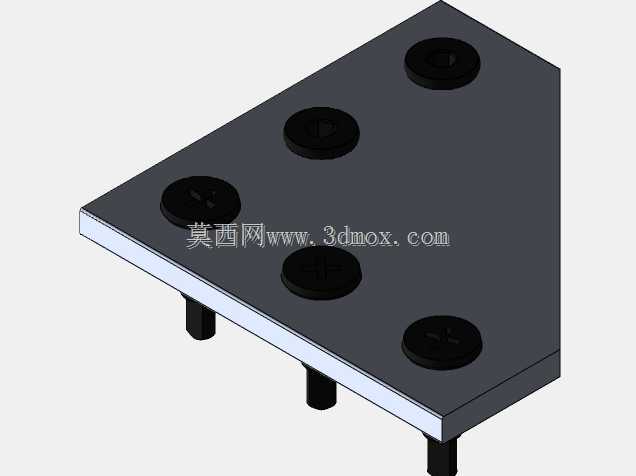

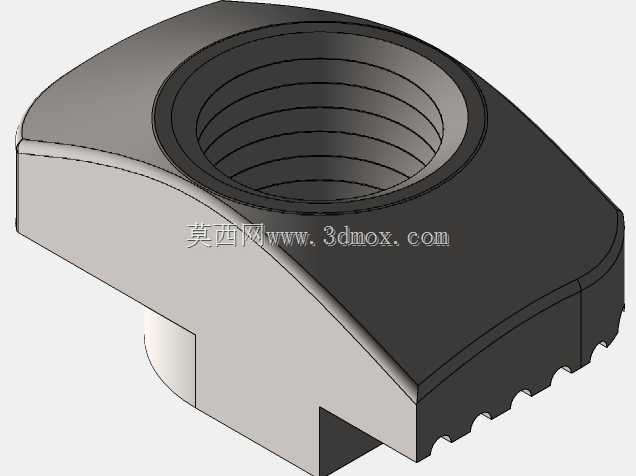

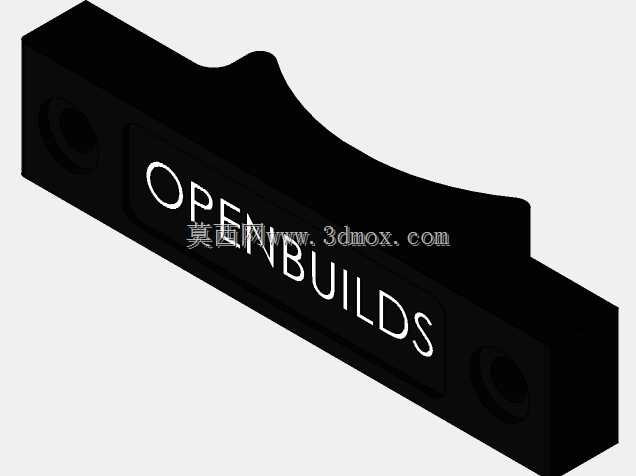

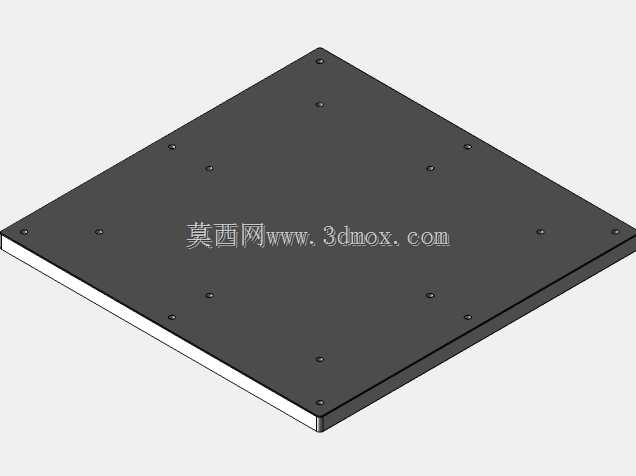

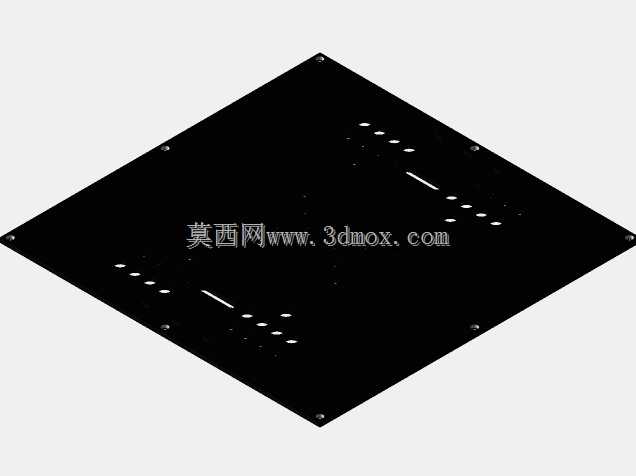

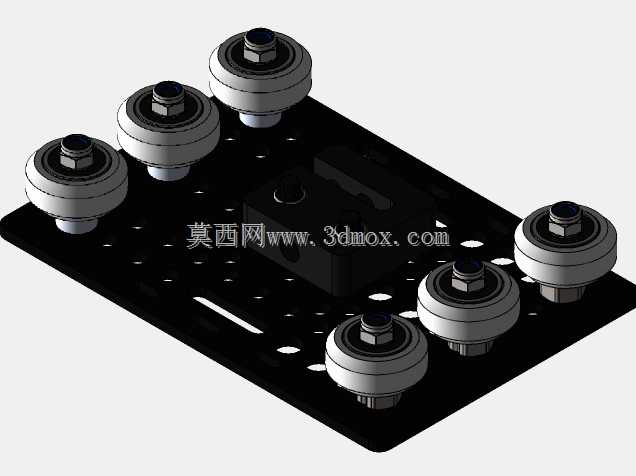

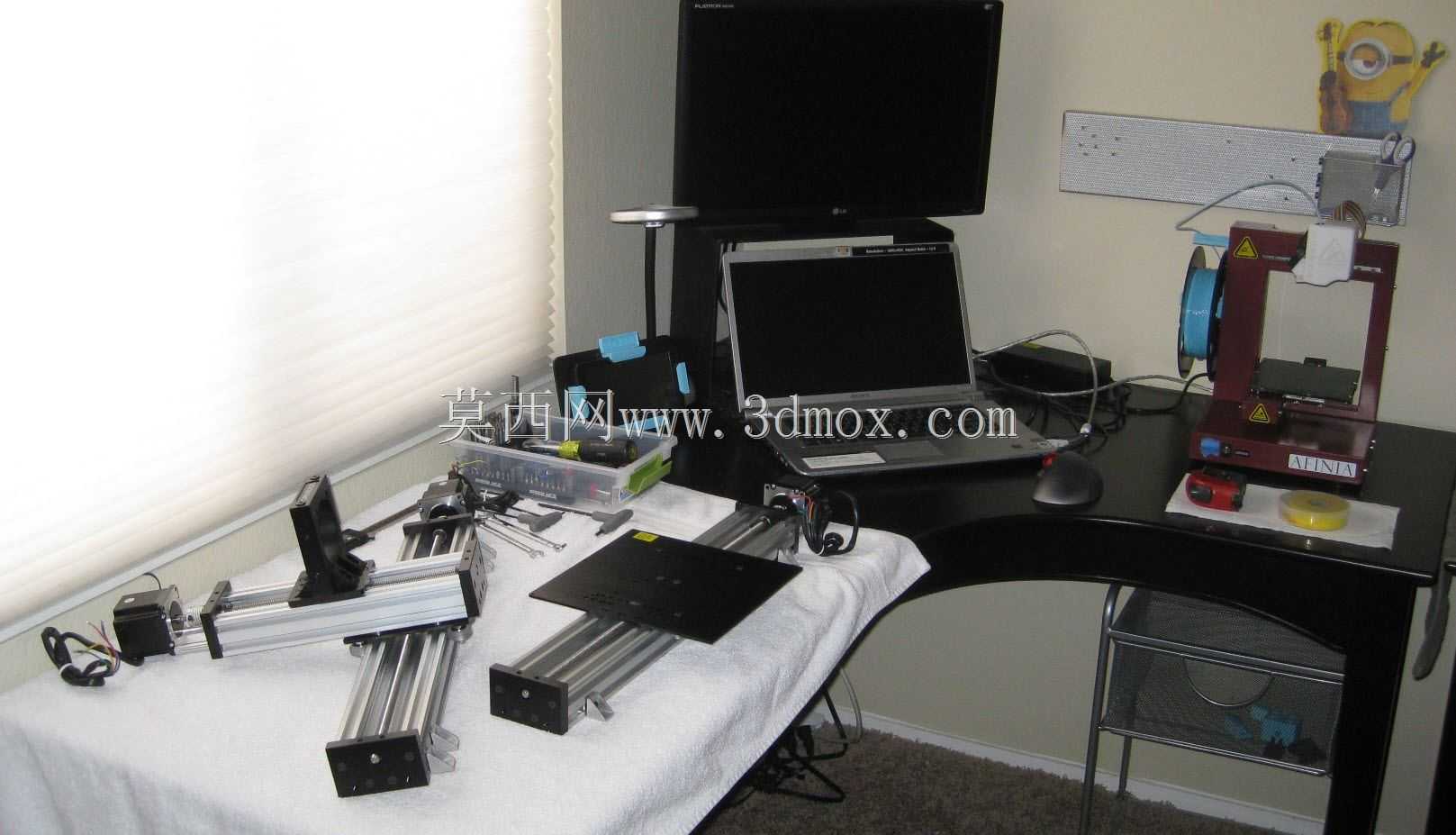

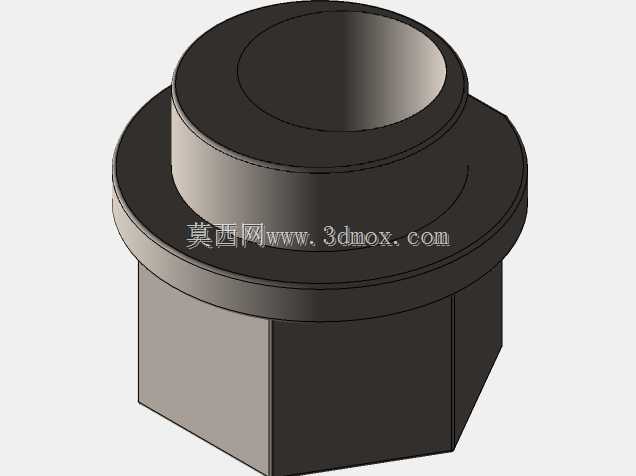

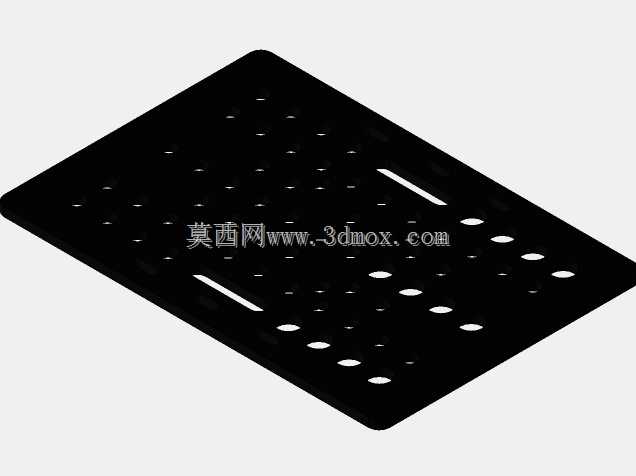

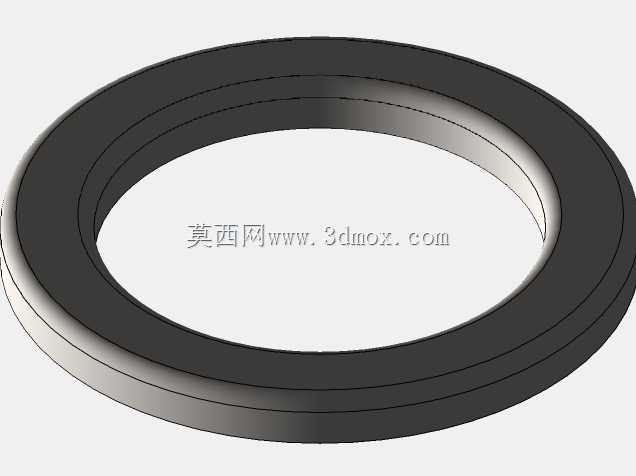

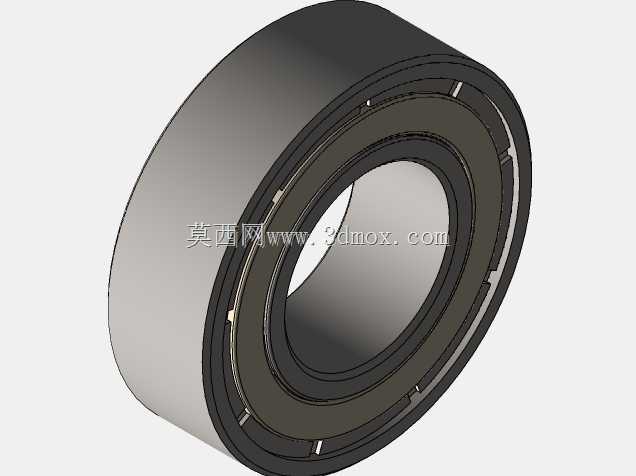

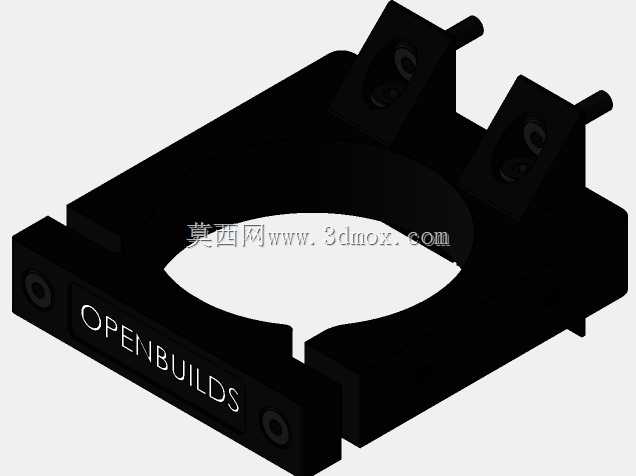

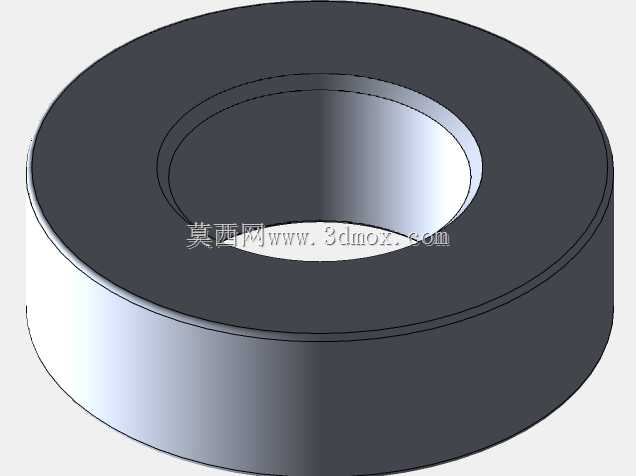

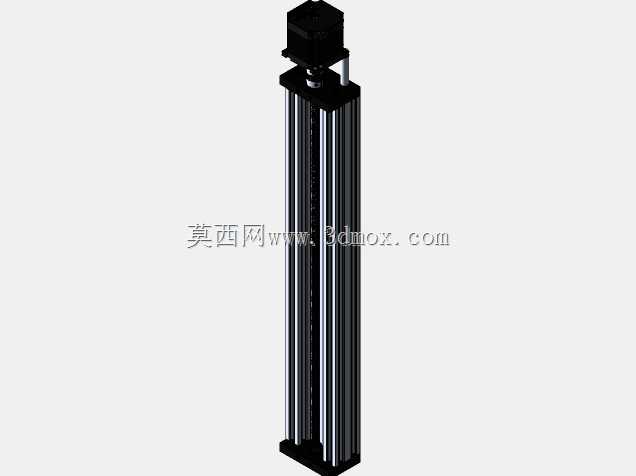

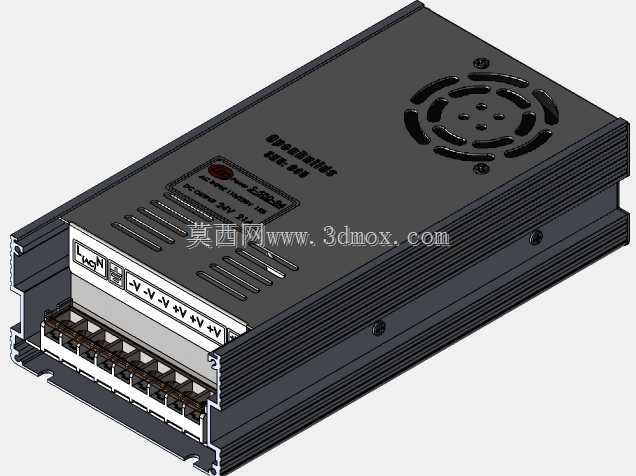

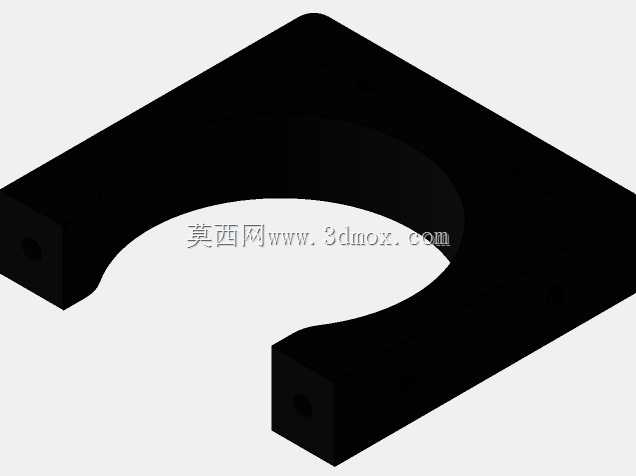

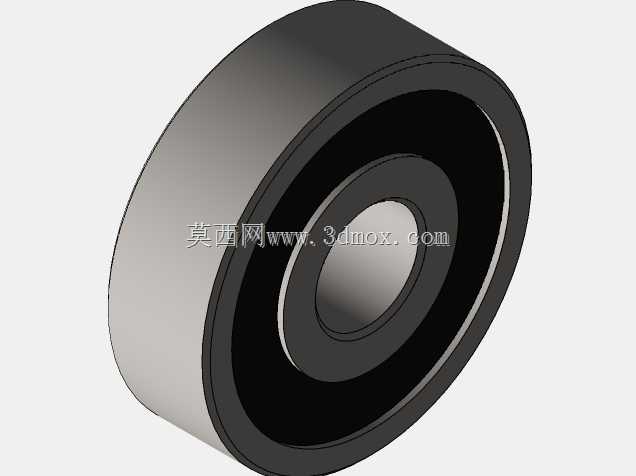

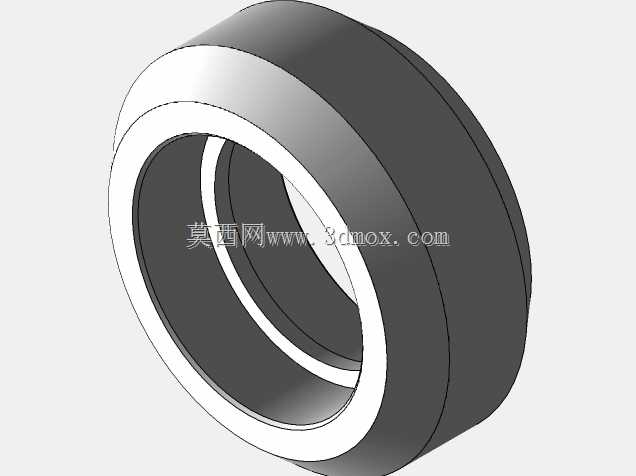

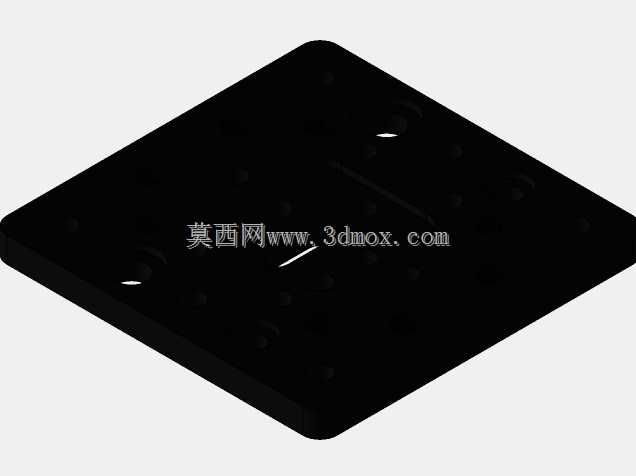

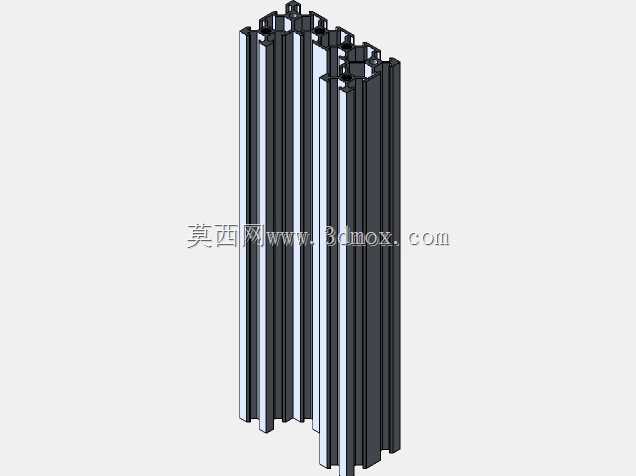

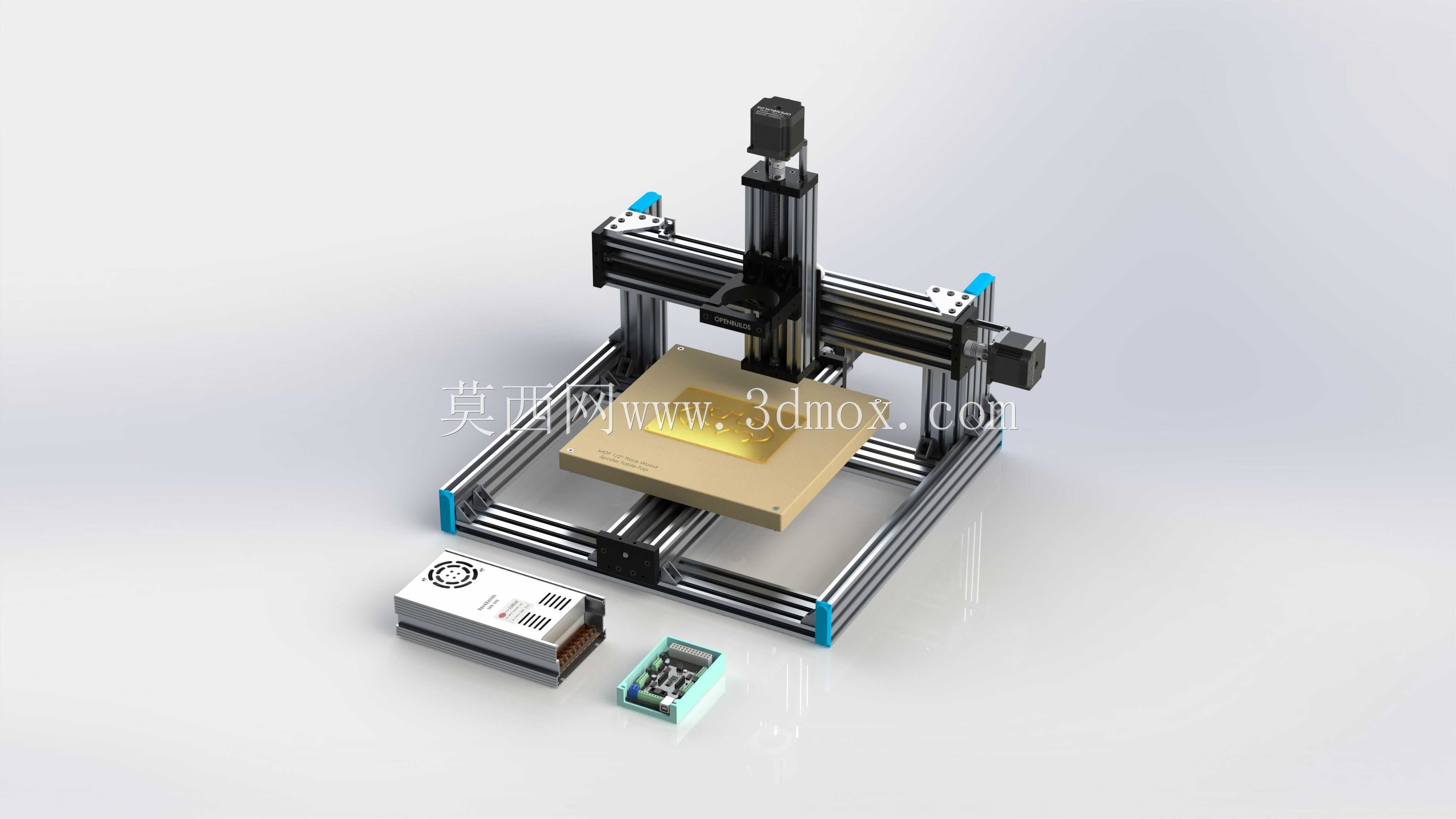

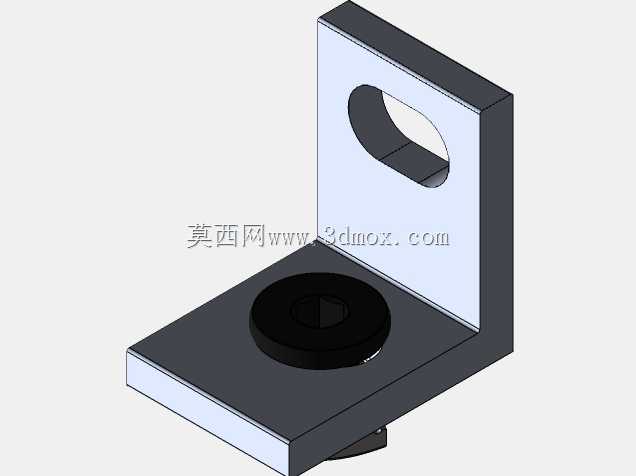

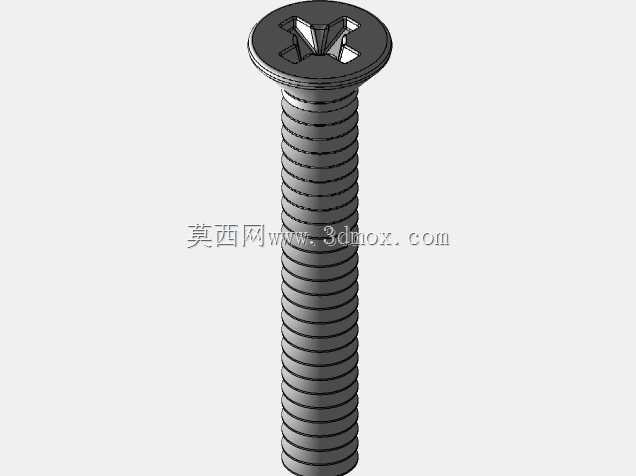

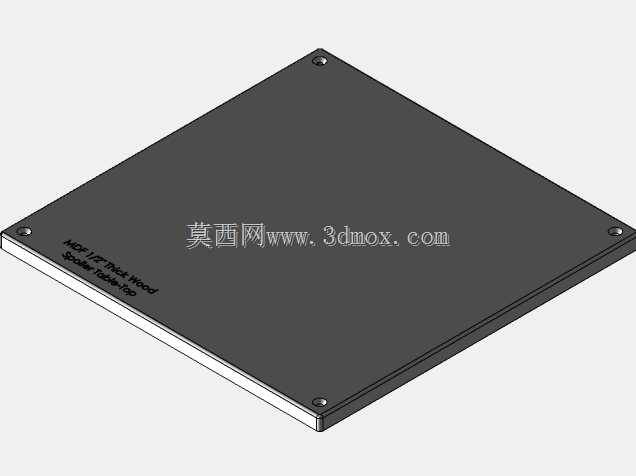

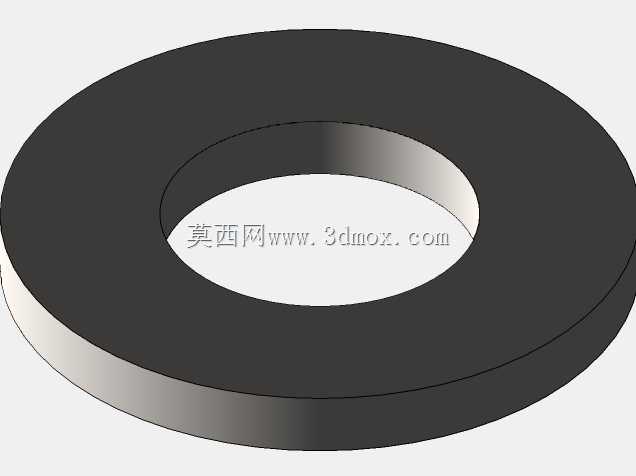

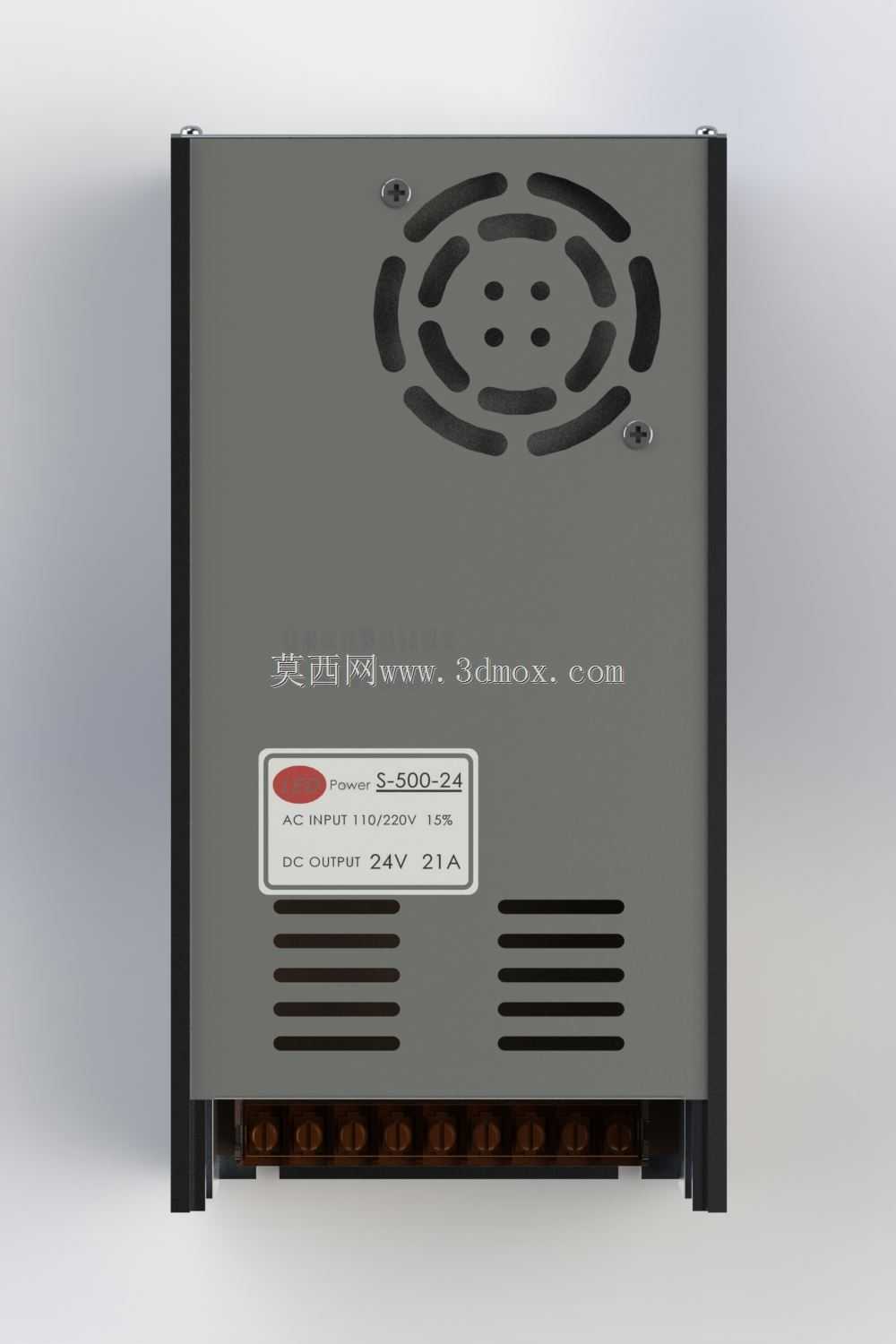

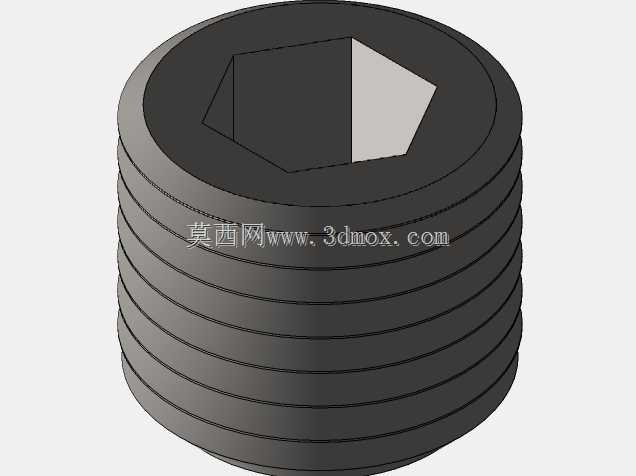

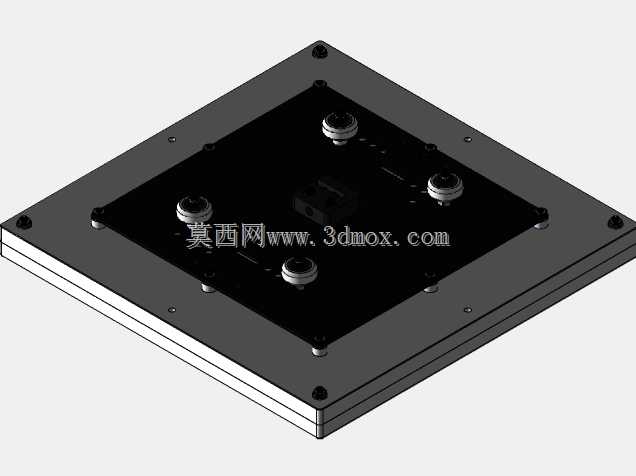

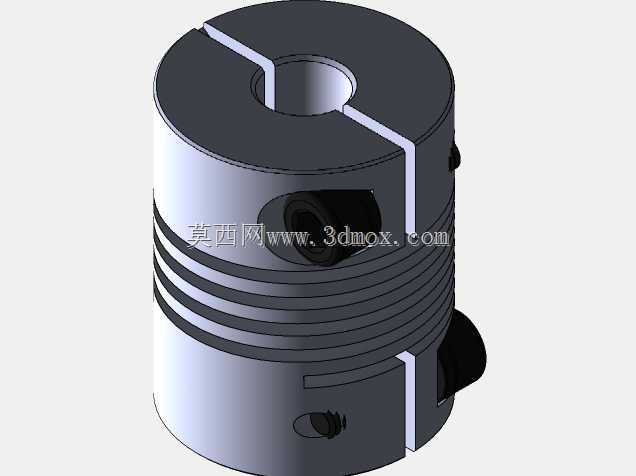

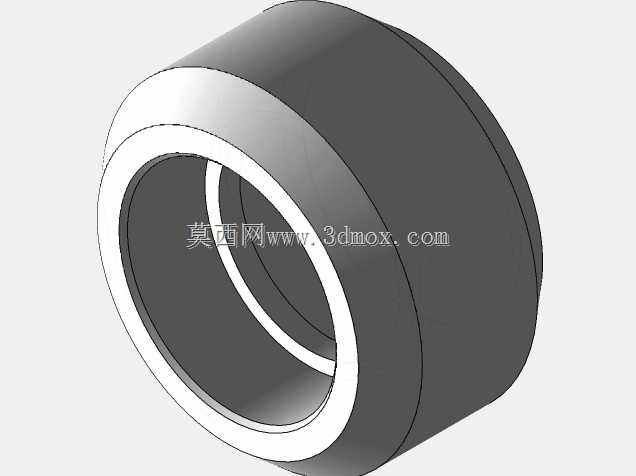

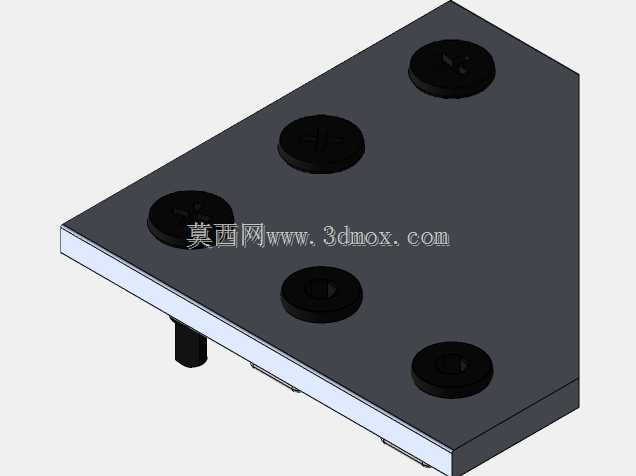

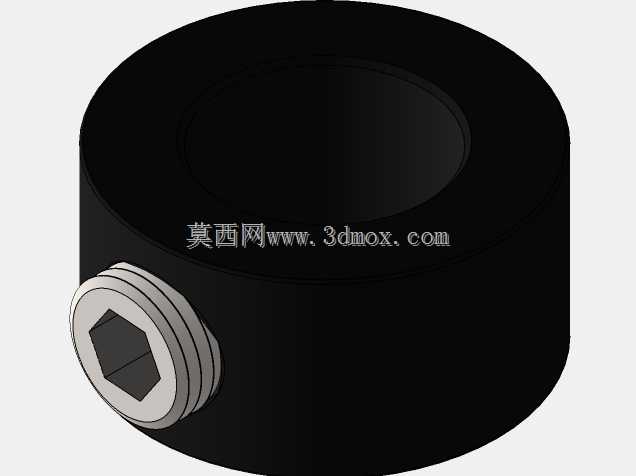

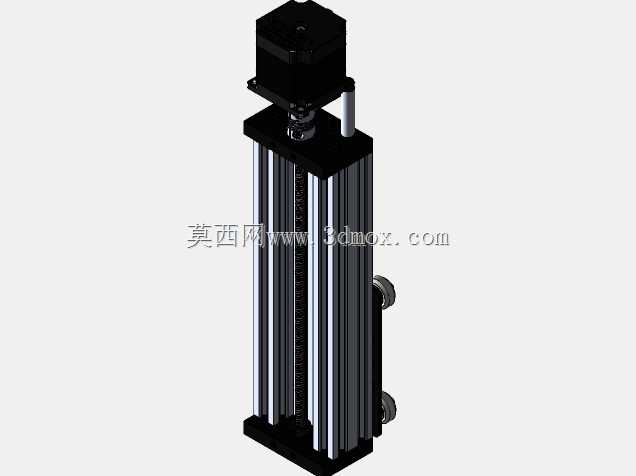

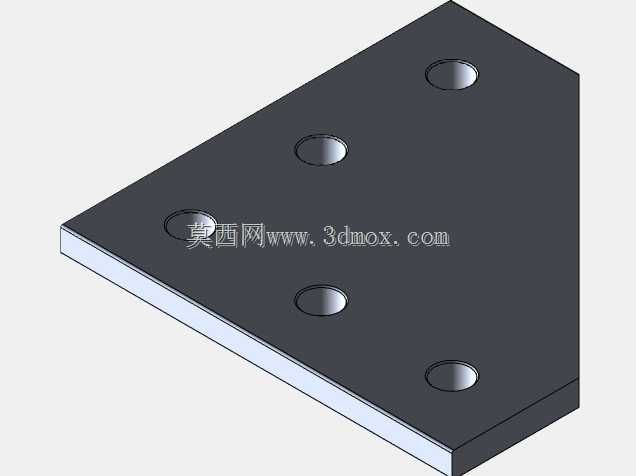

这款C型梁架构的数控铣削设备，主要面向小型加工场景、个人工坊以及3D打印零件的二次精密加工需求，可完成软金属、工程塑料、木质板材等多种材质的平面铣削、轮廓切割、钻孔攻丝等常规机加工作业，相比传统台式铣床，其开放式的C型梁结构能提供更灵活的工件装夹空间，不受封闭箱体的行程限制，针对小尺寸定制零件的打样加工适配性极强。从结构设计逻辑来看，整机采用工业铝型材搭建主体框架，所有型材连接位置采用角件与内置螺栓双重固定，既保证了机架的组装便捷性，又能抵消铣削作业时产生的径向切削振动，避免机架共振导致的加工精度偏差。三个运动轴均采用线性导轨搭配滚珠丝杠的传动组合，每个轴端独立安装伺服驱动单元，传动间隙控制在极小范围内，可实现0.02mm级别的重复定位精度，满足常规小型零件的加工公差要求。设备的安装边界经过优化，整体占地尺寸适配常规工作台面摆放，无需额外浇筑设备基础，放置在水平承重台面上即可完成调平使用，X轴有效行程覆盖C型梁的整个横向跨度，Y轴行程可满足长条型工件的走刀需求，Z轴滑台搭载高速电主轴，可适配不同柄径的铣削刀具，主轴转速范围覆盖低速重切削到高速轻铣的全场景需求。设备的电控系统采用独立分体式布局，驱动控制器、开关电源与主机架分离摆放，既避免铣削产生的金属碎屑、切削液渗入电控元件造成短路故障，也方便后期对电控模块进行维护更换，接线端口采用标准化快插接口，用户可根据自身加工需求扩展第四轴旋转工作台、冷却喷淋系统等附加功能模块。在实际装配逻辑上，所有运动部件的安装基准面都做了共面度校准设计，导轨安装位预留了微调垫片间隙，组装时可通过塞尺调整导轨平行度，抵消铝型材本身的形位公差偏差，主轴安装座设计有同轴度调节结构，可快速校准主轴与工作台面的垂直度，避免加工时出现斜面、台阶差等精度问题。工作台采用高密度硬质板材作为基础台面，预留了标准T型槽安装位，可搭配通用平口钳、工件压板等工装完成不同形状工件的装夹，针对3D打印完成的非标零件，可直接通过台面定位孔完成快速装夹，完成装配孔、配合面的二次精加工，让3D打印零件达到装配所需的尺寸精度要求。整机的走线全部采用型材内置线槽布置，外部无裸露线缆，既避免加工过程中线缆被刀具剐蹭破损，也让设备整体外观更整洁，运动部件的行程两端都安装了硬限位与光电限位双重保护，防止误操作导致的超行程撞机问题，有效降低设备使用过程中的故障概率。
