RS-540直流供电手持雕刻笔结构设计

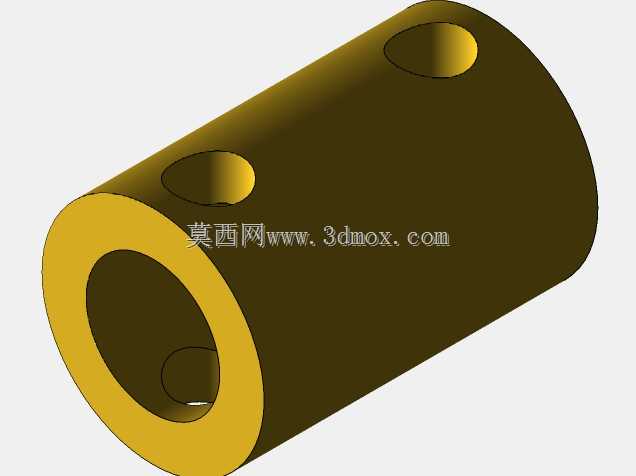

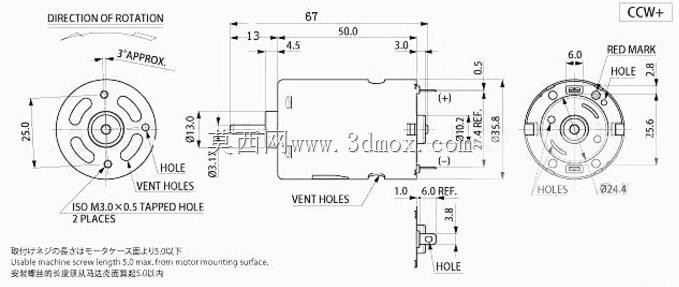

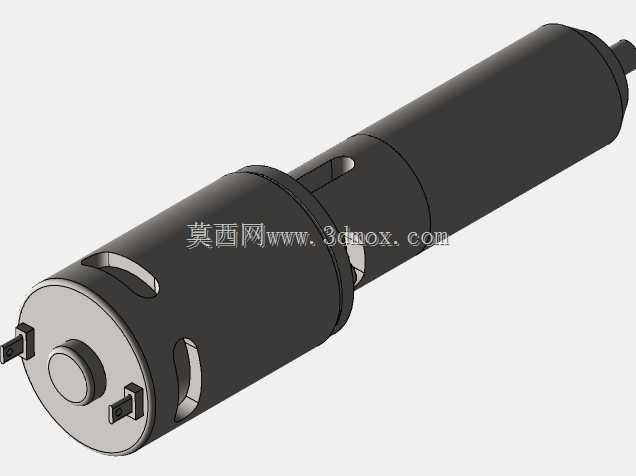

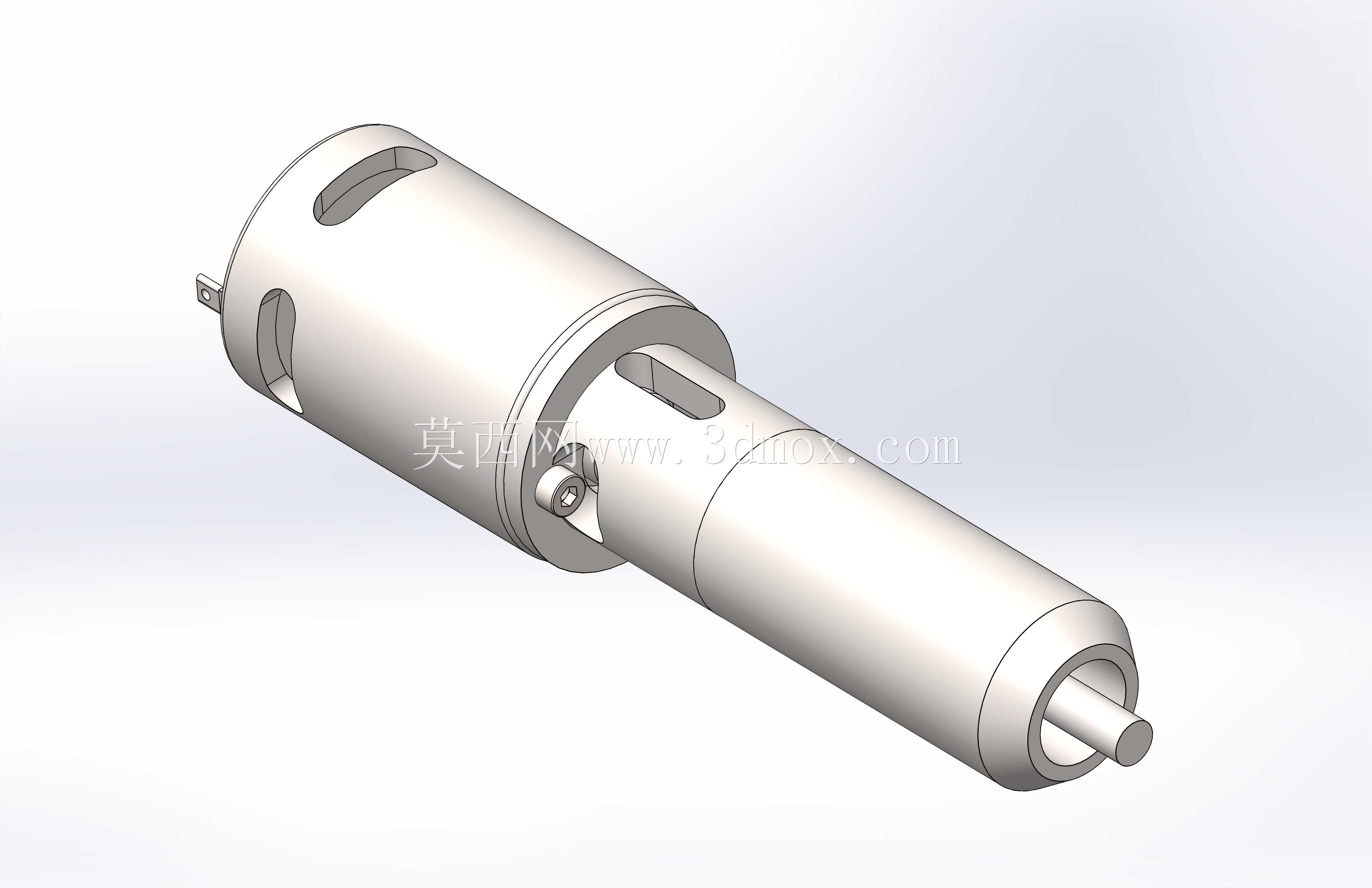

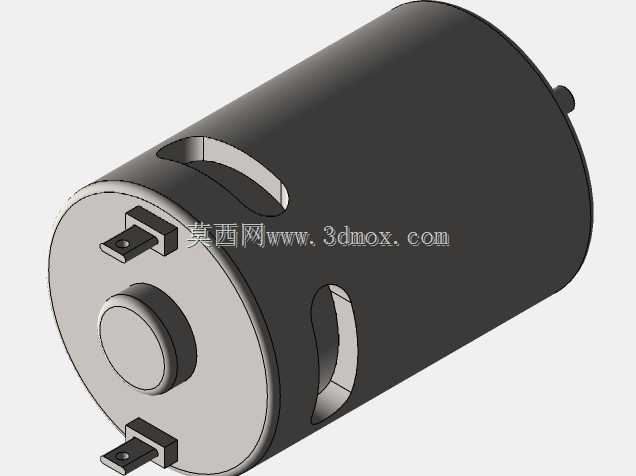

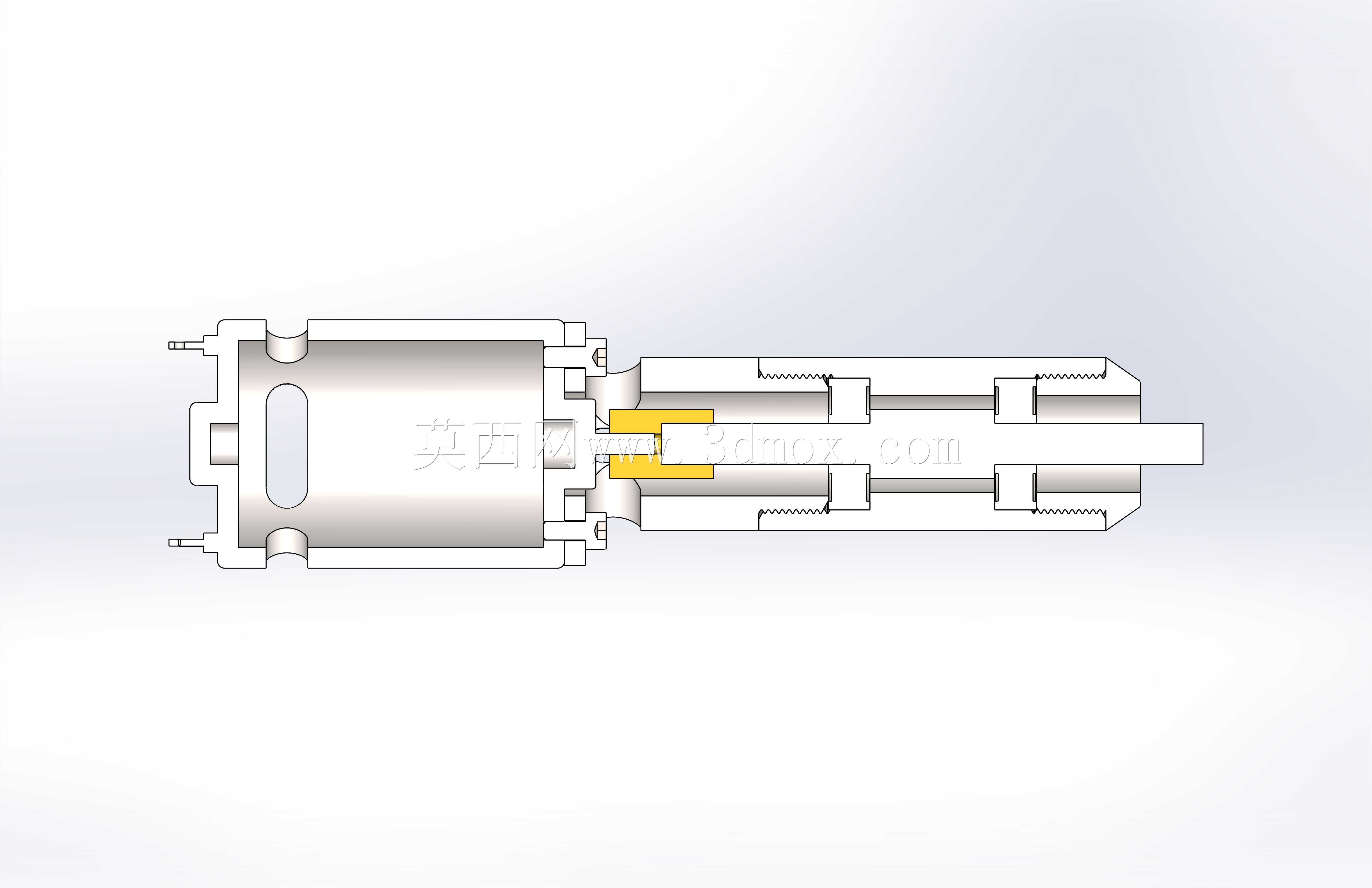

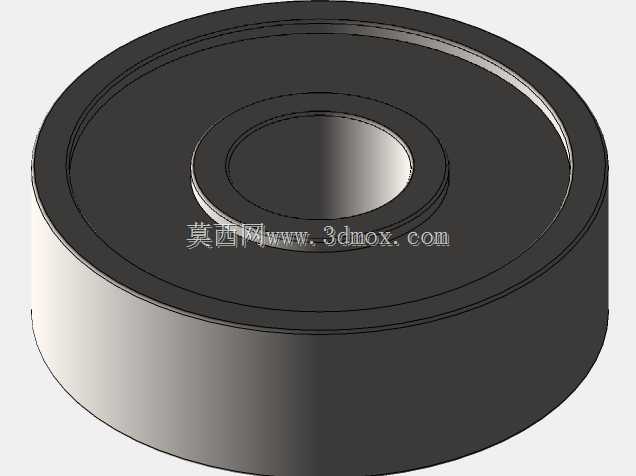

　　这款手持雕刻笔的结构设计围绕小型精密加工场景的实际使用需求展开，核心采用RS-540直流电机作为动力输出单元，整体结构适配手持操作的人机工程要求，可覆盖小件工件表面刻字、精细纹路雕刻、小型零件毛边修整、模型细节加工等多类作业场景，在五金加工、手工创作、模型制作、电子元件修形等领域都有对应的使用空间。从结构布局来看，动力段采用同轴直连的传动方案，RS-540直流电机的输出轴直接适配夹头组件，省去了中间减速或传动结构，既压缩了整体笔身的径向尺寸，也减少了传动环节带来的动力损耗与径向跳动，保证雕刻作业时笔尖的稳定性。夹头部分采用弹性夹套结构，可适配不同直径的雕刻刀头、磨头、抛光针等作业端头，更换刀头时仅需旋动前端的锁紧套即可完成装夹固定，

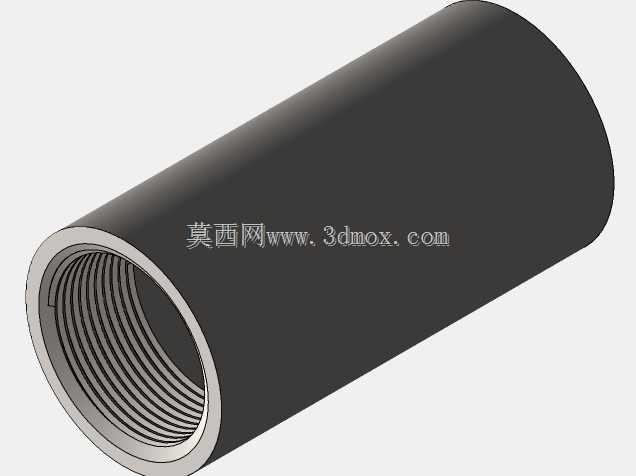

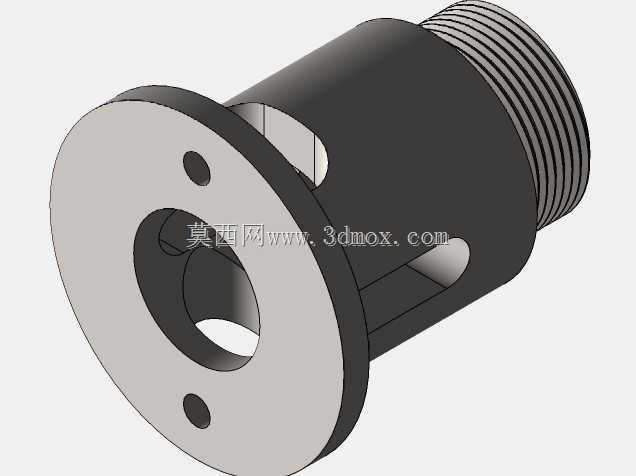

　　锁紧后刀头同轴度可满足0.02mm以内的精度要求，避免高速转动时出现刀头晃动导致的加工纹路不均、刻线偏移问题。笔身外壳采用分段式结构设计，靠近电机的握持段做了防滑纹理处理，握持直径控制在22mm，匹配成年人手部握持的舒适尺寸，长时间手持作业不易产生疲劳感；外壳内部设置有电机定位卡槽，RS-540电机装入后可通过卡槽实现径向与轴向的完全固定，避免电机运转时产生位移或震动传导至笔身表面，影响操作手感。供电接口设置在笔身尾端，采用通用直流供电接口，可适配常规低压直流电源输入，供电线路在笔身内部沿壳体内壁走线，与电机主体之间设置有绝缘隔离层，避免线路磨损导致的短路风险。从安装边界与外形尺寸来看，整笔轴向总长度控制在150mm以内，

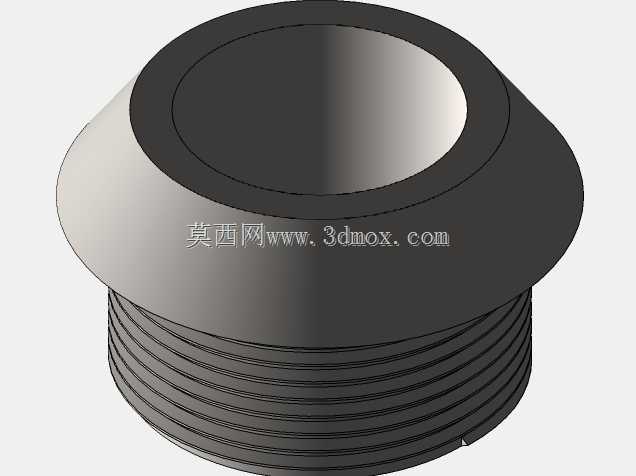

　　最大径向尺寸不超过28mm，整体重量控制在120g左右，单手握持时重心落在握持段的中心位置，操作时可灵活调整雕刻角度，适配平面、弧面、小角度斜面等不同工件表面的加工需求。前端刀头伸出段设置有可调节的定位挡圈，针对不同深度的雕刻需求，可通过调整挡圈位置控制刀头伸出长度，从而限制雕刻深度，避免下刀过深导致工件报废，尤其适合在薄型工件、精密电子元件表面进行浅刻作业。散热结构设计上，笔身对应电机外壳的位置开有阵列式通风孔，电机运转产生的热量可通过通风孔自然散出，连续长时间作业时电机外壳温度可控制在安全范围内，不会因过热导致握持不适或电机寿命衰减。笔身前端靠近刀头的位置设置有透明防护挡片，可阻挡雕刻过程中产生的细小碎屑向握持方向飞溅，提升作业过程的安全性，挡片采用快拆结构，磨损后可快速更换，无需拆解整笔结构。在实际使用场景中，这款雕刻笔可搭配不同材质的刀头实现不同的加工效果：搭配硬质合金刀头可在金属、塑料、木材等材质表面进行刻线、标识雕刻；搭配磨头可完成小型零件的毛刺去除、焊点打磨；搭配抛光头可对雕刻后的纹路进行抛光处理，实现从粗加工到精加工的全流程覆盖。结构设计过程中充分考虑了日常维护的便捷性，笔身分段外壳采用卡扣加少量螺丝的固定方式，需要清理内部积尘或更换电机时，仅需拧下尾端的固定螺丝即可拆开外壳，内部结构无复杂走线或连接结构，普通操作人员即可完成日常维护操作。针对不同作业力度的需求，电机供电回路可兼容调压电源，通过调整输入电压可改变电机转速，

　　适配不同材质的加工需求：加工硬度较高的金属材质时可适当降低转速提升扭矩，加工软质塑料、木材时可提高转速提升加工表面的光滑度。夹头组件与电机输出轴的连接采用过盈配合加顶丝固定的双重固定方式，即使在较大扭矩输出的情况下，也不会出现夹头与输出轴之间打滑的问题，保证动力传输的稳定性。笔身表面的防滑纹理采用细密的环状凸点设计，即使手上沾有少量加工碎屑或切削液，也能保证足够的握持摩擦力，不会出现打滑脱手的情况。尾端的供电接口处设置有应力消除结构，电源线弯折时不会在接口根部产生应力集中，避免电源线断裂导致的接触不良问题。整体结构没有冗余的设计部件，所有结构特征都围绕实际使用的功能性、舒适性、可靠性展开，没有多余的装饰性结构，完全从工程实用角度出发完成整体布局，可直接作为小型手持电动雕刻工具的结构设计参考，也可根据实际使用需求调整外壳材质、电机参数、夹头规格来适配更细分的作业场景。
