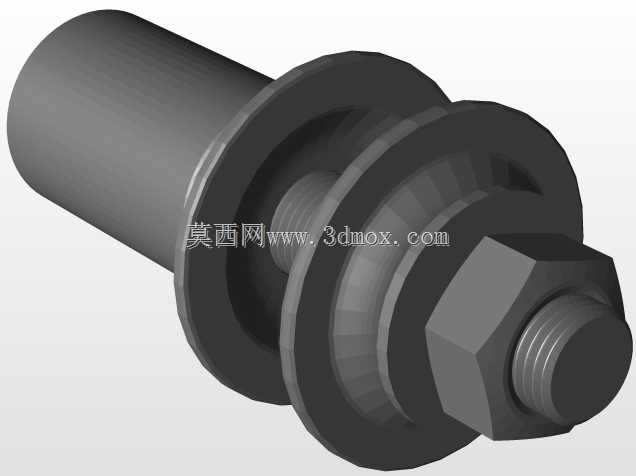

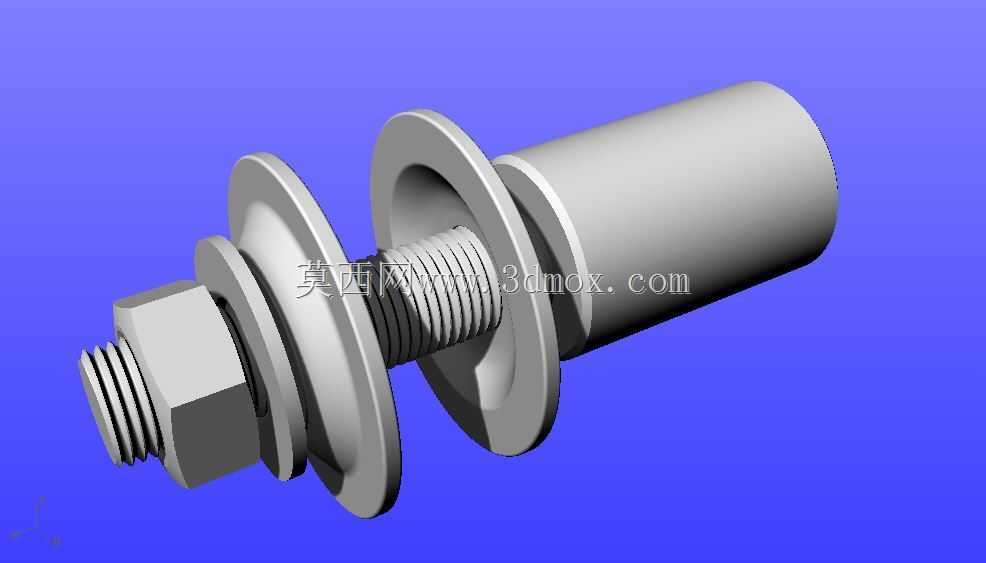

英制变径电机轴连接轴心轴结构

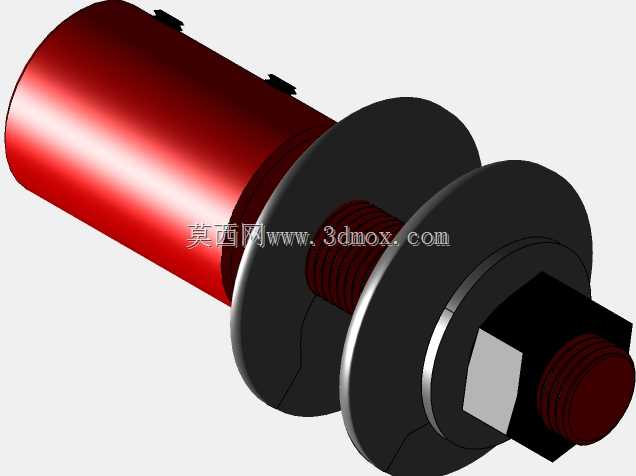

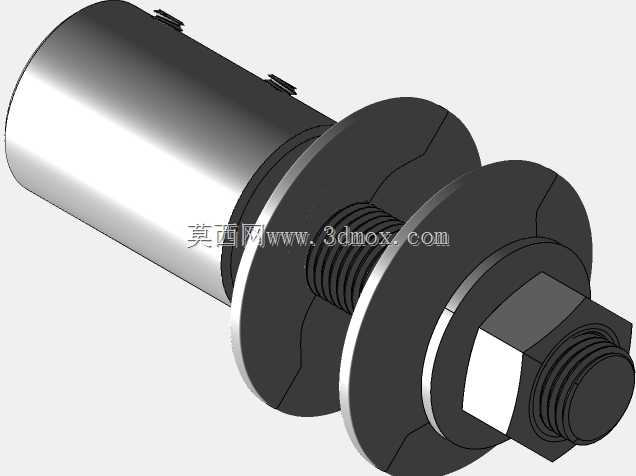

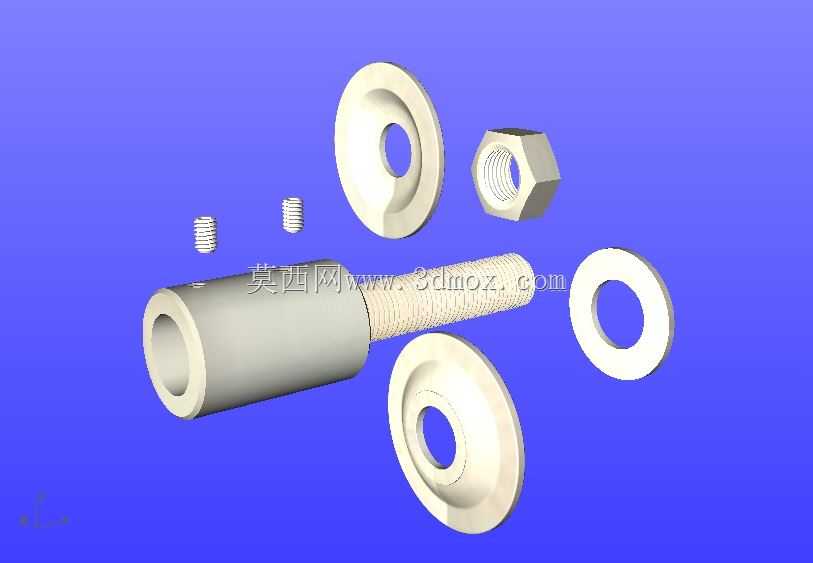

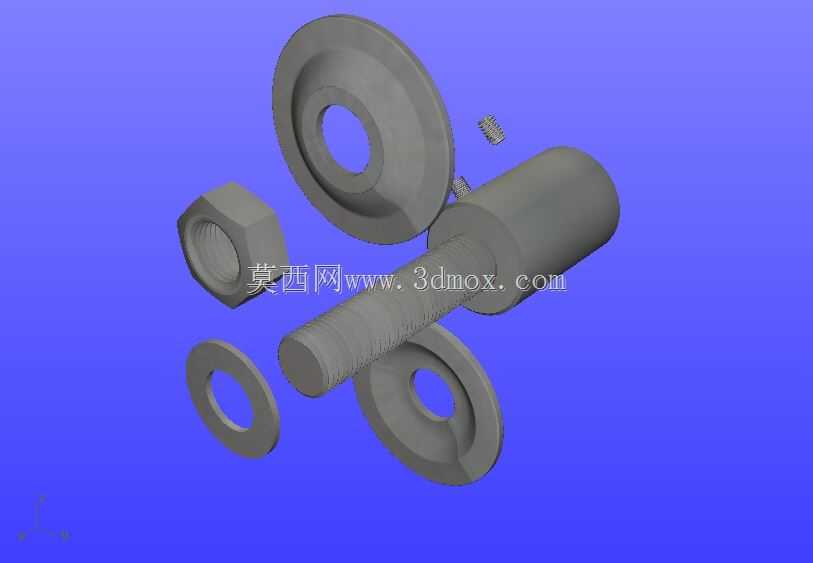

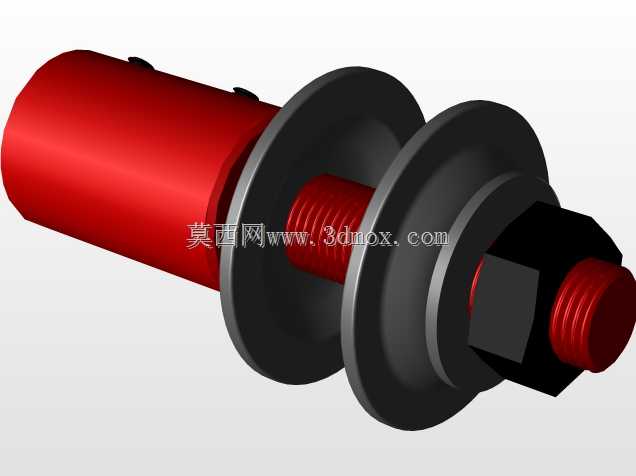

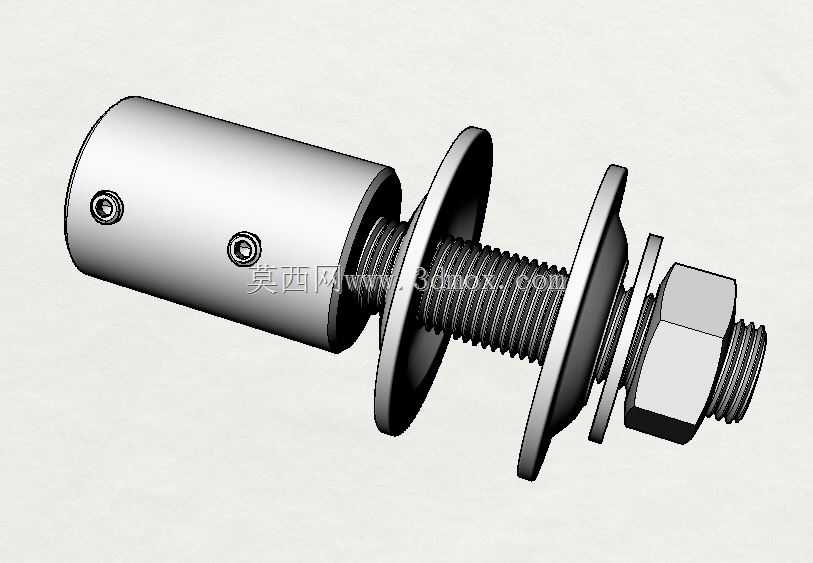

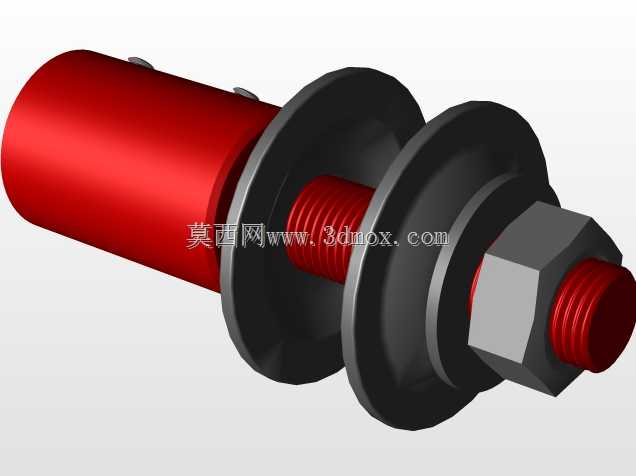

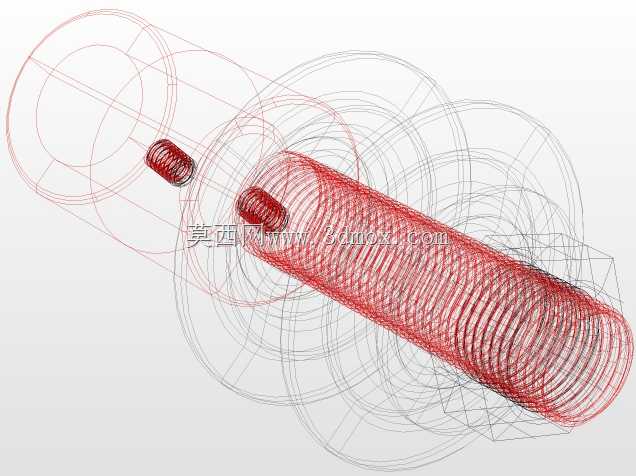

在五金加工、磨抛类设备的改装与常规运维场景中，这类变径轴心轴是解决电机输出轴与作业附件轴径不匹配问题的核心转接零件，不少车间在更换不同规格砂轮、锯片、抛光轮、磨砂盘或者传动齿轮时，都会遇到附件安装孔径和电机轴径对不上的情况，强行加装偏心套或者打磨轴径不仅会带来动平衡隐患，长期运转还容易出现轴系跳动、附件松脱的风险，这类变径轴心轴正是针对这类现场痛点设计的转接构件。从结构设计来看，该构件采用一端夹套、一端螺纹锁紧的组合式结构，夹套侧设置两个径向紧定螺钉，安装时可直接套入对应直径的电机输出轴，拧紧紧定螺钉后即可实现与电机轴的周向与轴向固定，避免运转过程中出现相对滑移；夹套与螺纹段之间设置限位挡边，安装作业附件时，挡边可作为附件的轴向定位基准，确保附件安装位置的同轴度，螺纹段配套六角锁紧螺母与平垫片，装入附件后拧紧螺母即可将附件牢牢压合在挡边端面上，双垫片的设计可分散锁紧压力，避免薄型锯片、砂轮这类脆性附件被压裂，同时也能在高速运转时防止螺母松动。该构件适配5/8英寸到1/2英寸的轴径转换，夹套端内孔对应较大的电机轴径，螺纹段外径匹配较小的附件安装孔径，整体安装边界紧凑，夹套外径控制在合理范围，不会和电机端盖、设备防护罩产生干涉，螺纹段长度预留了足够的调节空间，可兼容不同厚度的作业附件，从薄型切割锯片到较厚的磨砂盘都能通过调整螺母位置实现可靠锁紧。实际使用中，这类轴心轴的同轴度公差控制在较高精度等级，高速运转时的动平衡表现稳定，不会因为转接带来额外的振动，既可以用于台式砂轮机、抛光机的固定轴系连接，也能用于手持打磨设备、小型台锯的临时改装，在齿轮传动的小型设备上，也可作为电机与齿轮之间的转接轴使用，避免重新加工电机轴或者更换附件带来的成本浪费。设计时充分考虑了磨抛作业的工况，整体采用刚性较好的金属材质，紧定螺钉的锁紧点对称分布，锁紧力均匀，不会出现单侧受力导致的轴偏问题，挡边的平面度经过精加工，和附件端面贴合紧密，运转时不会出现附件摆幅超标的情况，螺纹采用标准英制牙型，和配套螺母的配合间隙合理，反复拆装也不会出现滑牙问题，能适应车间频繁更换作业附件的使用需求。
