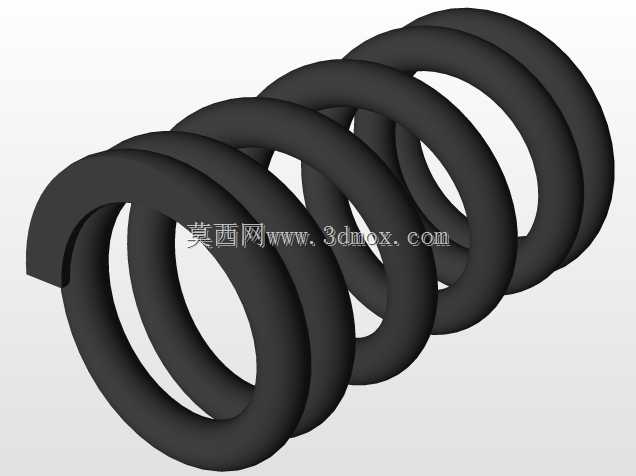

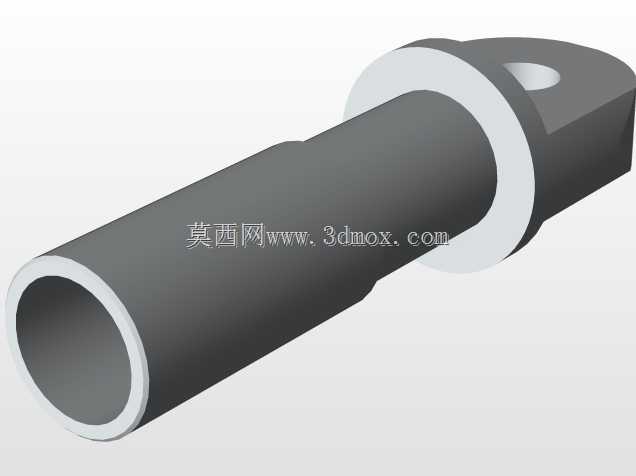

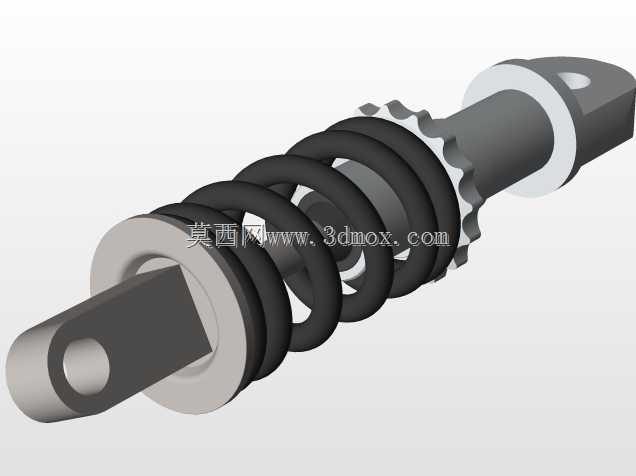

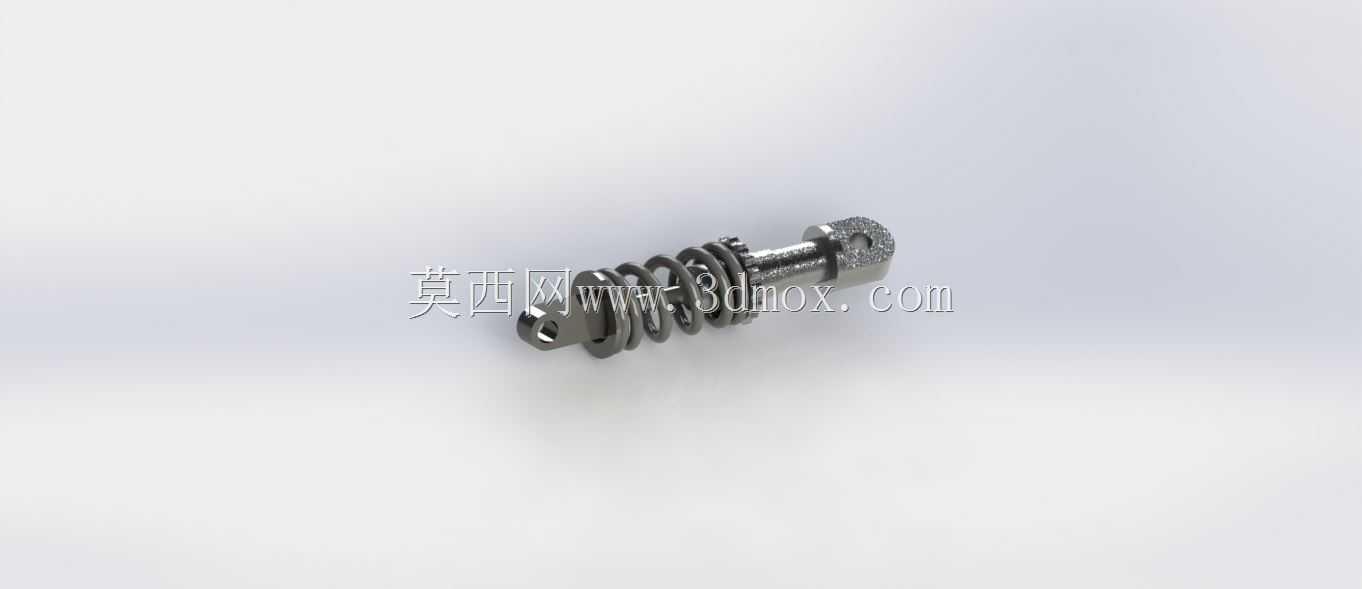

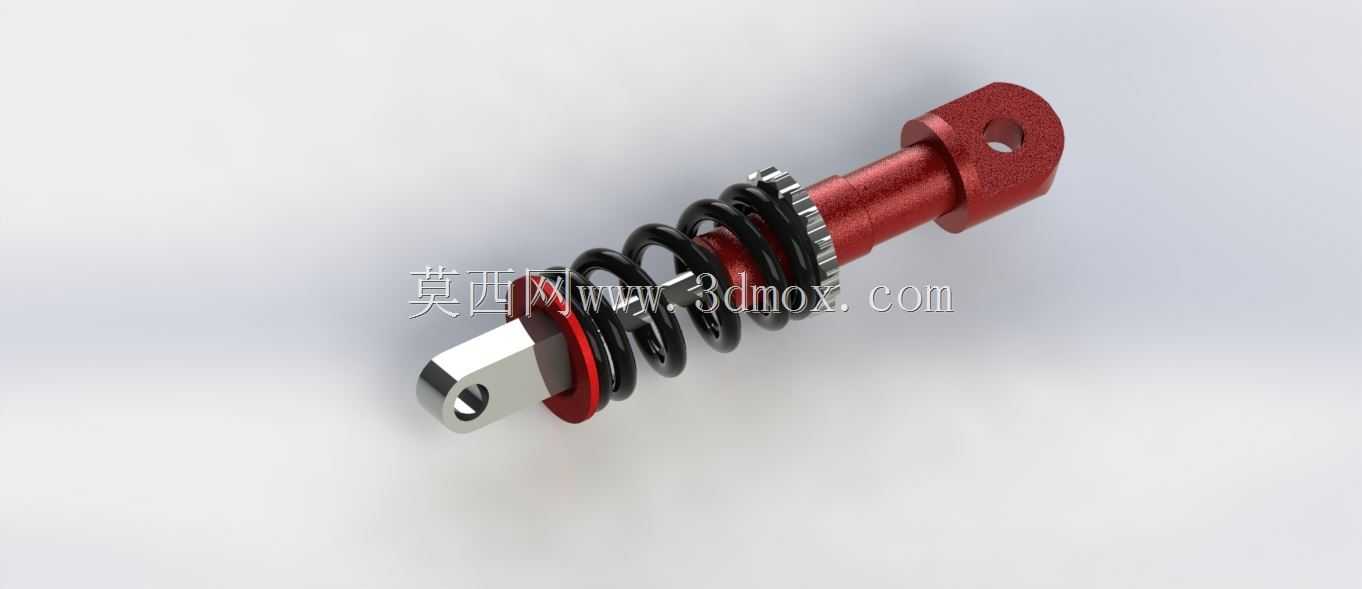

这类小型冲击缓冲组件,常被用在小型代步车辆悬架、轻型自动化设备行程限位、小型工程机械操作舱缓冲位,核心作用是吸收瞬时冲击载荷,避免刚性碰撞带来的结构件疲劳损坏,同时过滤往复运动产生的高频振动,提升设备运行的平稳性。从结构设计逻辑来看,组件采用同轴式布局,两端的吊耳结构分别对应设备上的两个安装铰接点,安装时通过销轴贯穿吊耳内孔完成固定,这种铰接式安装可以适配安装点位间存在的小角度偏摆,避免组件在工作过程中承受额外的径向弯矩,延长使用寿命。核心的阻尼部分搭配圆柱螺旋压缩弹簧,弹簧的刚度匹配常规小型缓冲场景的载荷需求,工作时弹簧负责吸收冲击动能,内部阻尼结构负责耗散振动能量,避免出现冲击后的反复弹跳问题。设计过程中需要严格控制两端吊耳的同轴度,若同轴度偏差超过允许范围,会导致弹簧伸缩过程中出现偏磨,甚至出现卡滞问题,直接丧失缓冲能力。外形尺寸上,整体轴向长度适配小型安装空间,径向最大尺寸为弹簧外圈直径,安装时需要预留足够的径向活动间隙,避免弹簧压缩过程中与周边结构件发生剐蹭。两端吊耳的内孔直径匹配常用的连接销轴尺寸,安装端面做了倒角处理,方便销轴装配时的导入,也能减少应力集中带来的吊耳断裂风险。组件的活塞杆部分做了表面硬化处理,提升耐磨性能,避免长期往复运动出现表面拉伤,导致阻尼性能下降。实际选型应用时,需要根据安装点位的最大冲击行程、额定冲击载荷匹配对应刚度的弹簧,同时确认两端铰接点的中心距在组件的伸缩行程范围内,避免出现拉伸超限或者压缩撞底的问题。这类结构的建模过程中,需要重点处理弹簧与阻尼筒、端盖、吊耳之间的装配配合关系,预留合理的装配间隙,同时要做运动干涉检查,确认弹簧在最大压缩量时不会出现并圈碰擦,活塞杆在最大拉伸位置时不会从阻尼筒中脱出,各运动部件在全行程范围内都不会出现结构干涉。
