锥形皮带轮变速传动结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:296537
  • 锥形皮带轮变速传动结构设计
  • 锥形皮带轮变速传动结构设计
  • 锥形皮带轮变速传动结构设计
  • 锥形皮带轮变速传动结构设计
  • 锥形皮带轮变速传动结构设计
  • 锥形皮带轮变速传动结构设计
  • 锥形皮带轮变速传动结构设计
  • 锥形皮带轮变速传动结构设计

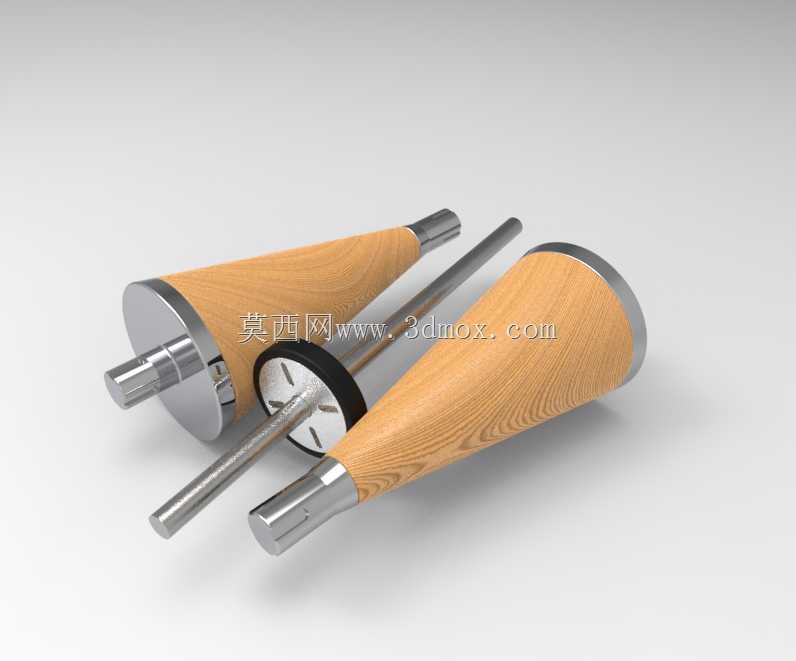

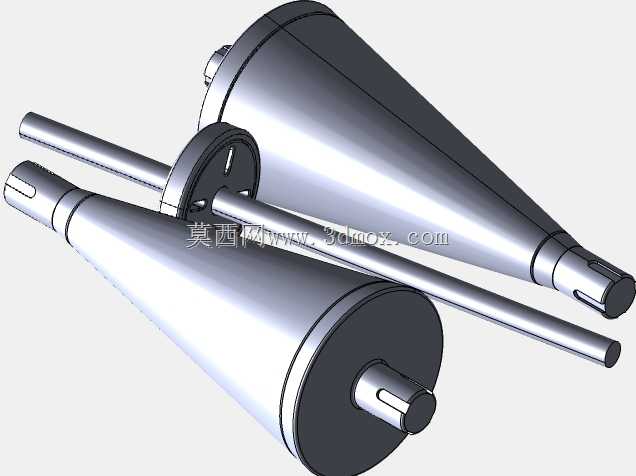

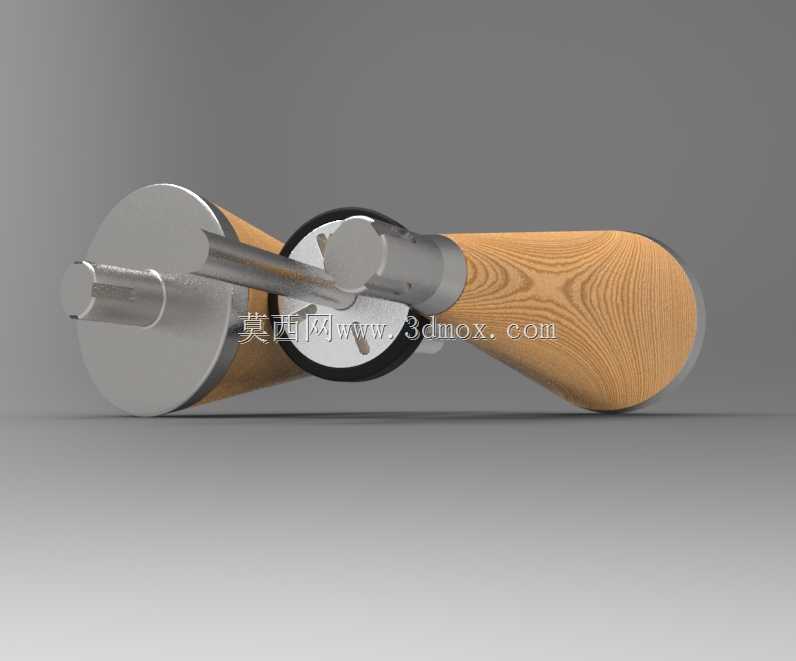

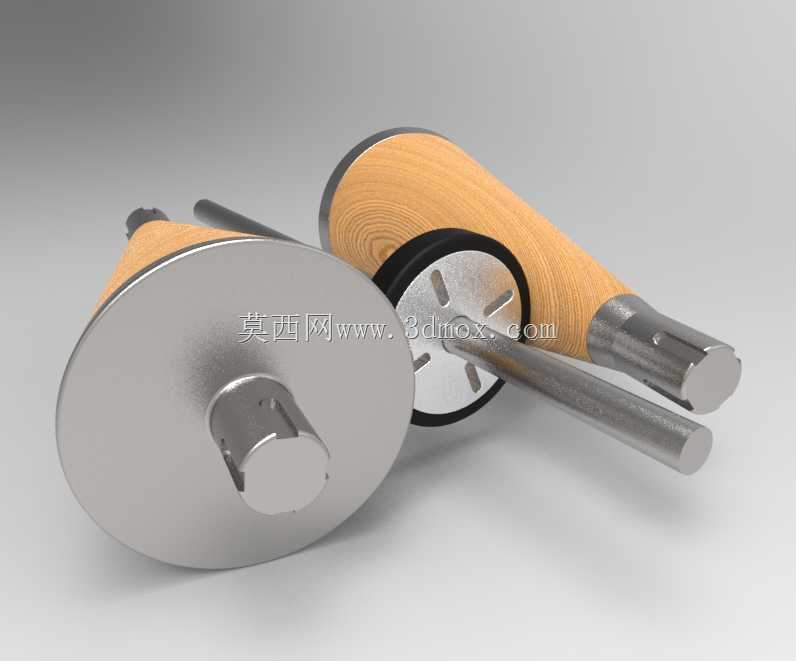

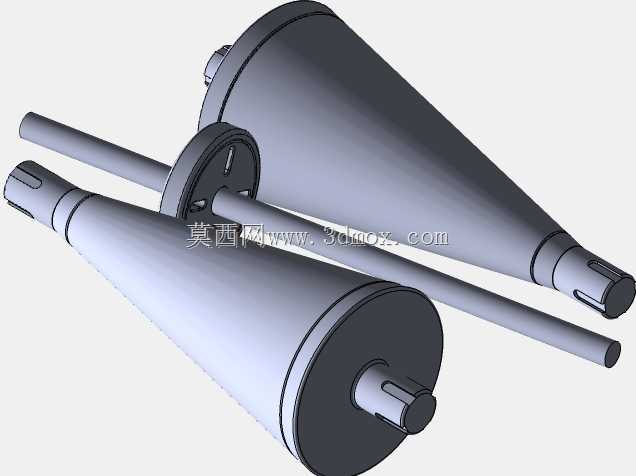

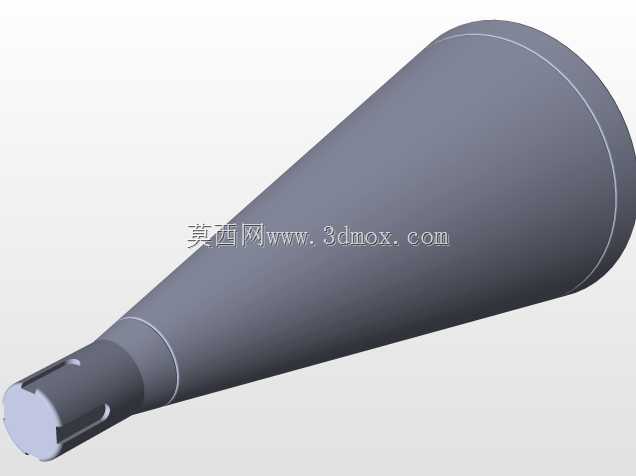

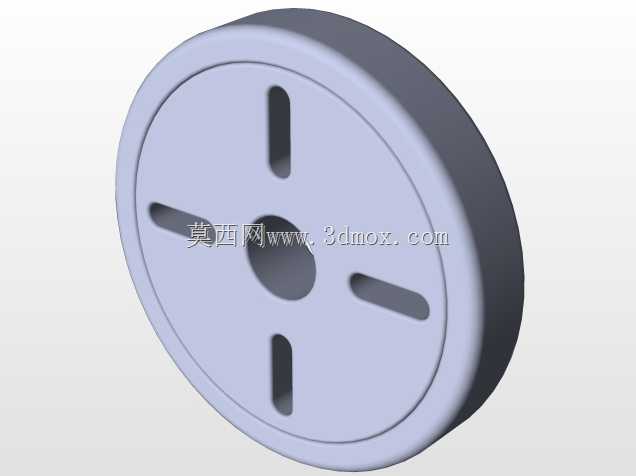

这套锥形皮带轮传动结构,核心解决的是生产线上需要连续平滑变速的传动需求,最早在棉花加工机械的清花、梳棉工序里应用广泛,这类工序里原料喂入量存在波动,需要根据实时负载调整输送、开松部件的转速,避免堵料或者原料过度损伤。和普通定直径皮带轮不同,两个配对的锥形带轮轮面呈锥度设计,皮带在两轮之间轴向移动时,接触的带轮有效直径会连续变化,不需要停机换挡就能实现输出转速的逐渐升高或者降低,传动过程没有档位切换的冲击,运转平稳性远高于齿轮换挡的变速结构。从设计细节来看,带轮的轮体采用金属切削成型,锥面的粗糙度控制在Ra1.6以内,减少皮带运转时的磨损,延长三角带或者平皮带的使用寿命;轮体中心的轴孔按照过渡配合公差加工,配套平键槽传递扭矩,轴端设计有锁紧螺纹孔,安装时可以通过锁紧螺母把带轮牢牢固定在传动轴上,避免高速运转时出现轴向窜动。带轮后部的木质握柄结构,是手动调速操作的执行部件,操作人员推动握柄带动带轮沿轴向滑移,就能改变皮带的啮合位置,调整传动比,握柄的曲面造型贴合人手握持的弧度,长时间操作也不容易产生疲劳。安装边界上,整套传动副的轴向安装尺寸需要预留出带轮滑移的行程空间,径向尺寸要考虑皮带张紧后的最大回转半径,避免和设备的机架、护罩产生运动干涉;两个带轮的安装轴线必须保证平行,锥面的对称度误差控制在0.05mm以内,否则皮带运转时会出现跑偏、掉带的问题,影响传动效率。在实际选型应用中,这类变速结构还可以拓展到小型输送设备、食品加工机械等需要无级调速的场合,相比电磁调速、变频调速的方案,纯机械结构的锥形皮带轮传动成本更低,维护更简单,在对调速精度要求不高、需要连续变速的工况下有很高的性价比。建模过程中严格按照实际加工公差还原了锥面角度、键槽尺寸、轴孔配合精度,甚至带轮表面的金属质感、握柄的木纹纹理都做了还原,能够直接用于装配仿真、运动干涉检查,也可以作为机械原理教学的演示模型,直观展示摩擦式无级变速的工作过程。
