耐火材料加工用工业煤气燃烧装置

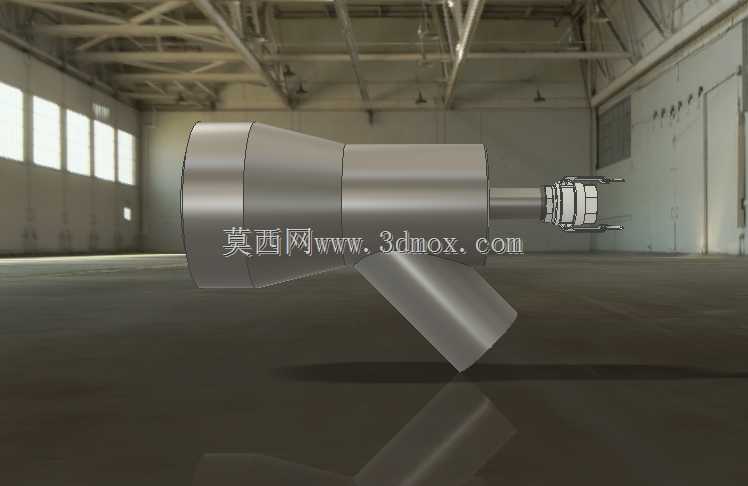

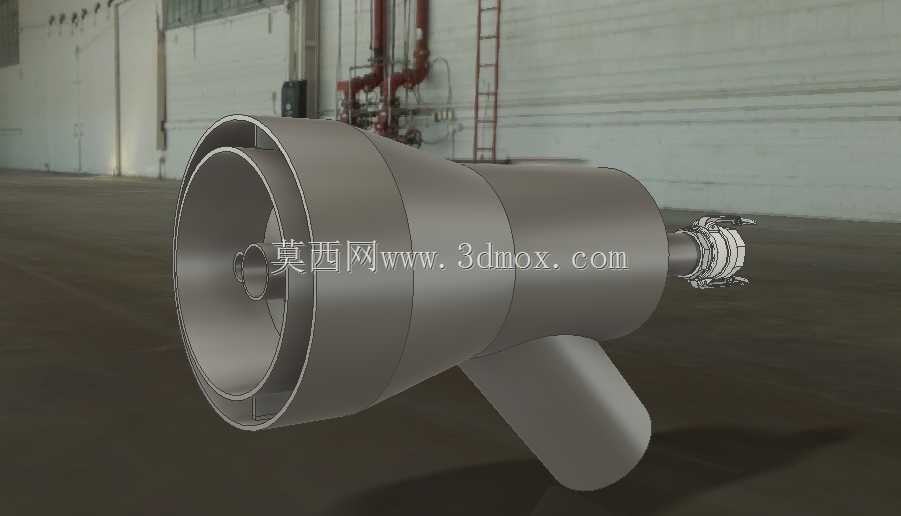

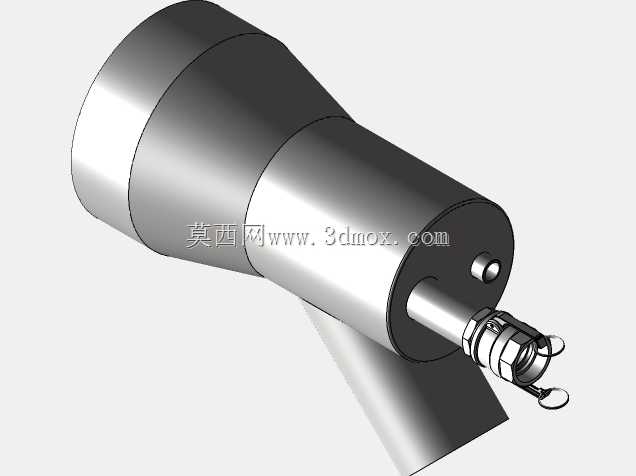

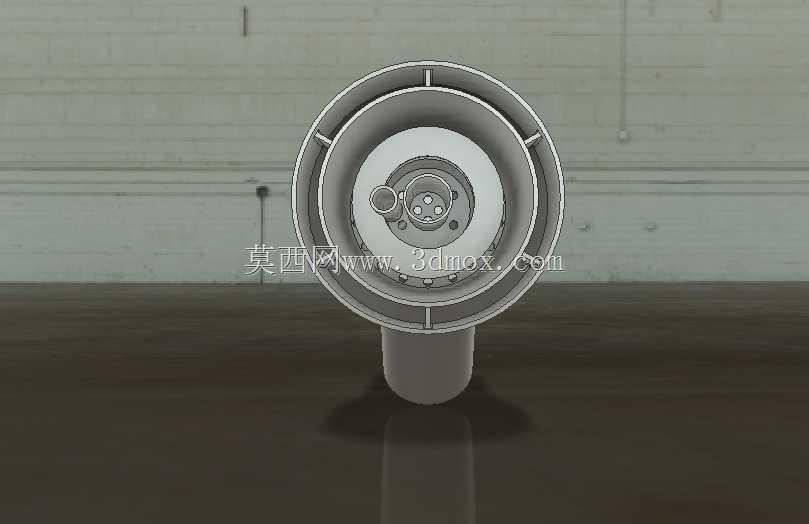

　　在耐火材料制品生产线的干燥窑、加热炉工段，这类煤气燃烧装置是热工系统的核心执行部件，直接决定窑炉内部的温度场均匀性与热效率表现，区别于民用燃烧器具，其结构设计完全围绕工业连续生产的工况需求展开。从结构布局来看，该燃烧器采用渐扩式筒体结构，前端大口径喷口设计能够让煤气与助燃空气在喷出后形成更宽的扩散角，避免火焰集中冲刷窑内局部位置造成耐火砖局部过热烧损，后端的连接接口预留了标准法兰安装位，可直接对接厂区煤气供气管道与助燃风管路，侧方的斜向支管为点火管路与火焰检测组件的安装位，无需额外在筒体上开孔改造，减少现场安装的焊接工作量。设计阶段优先考虑了燃烧稳定性问题，筒体内腔设置了多级导流结构，煤气从中心通道喷出，

　　助燃空气通过环隙通道经导流叶片旋流后与煤气充分预混，即便在窑炉内压存在小幅波动的工况下，也不会出现脱火、回火问题，适配耐火材料干燥过程中不同阶段的热负荷需求——低温干燥阶段可调节至小负荷稳燃状态，避免升温过快造成坯体水分急速蒸发开裂，高温烧结阶段可满负荷输出，保证窑内温度达到工艺要求的阈值。安装边界方面，该燃烧器的筒体长度适配常规窑炉炉墙的厚度范围，喷口端面与炉墙内侧的安装距离预留了足够的膨胀间隙，避免长期高温工作下筒体热膨胀顶裂炉墙耐火层，侧方支管的角度经过优化，点火电极与火焰检测探头的安装位置不会被主气流直吹，有效延长检测元件的使用寿命，同时日常维护时可直接从侧方抽出检测组件，无需拆卸整个燃烧器筒体，

　　降低生产线停炉维护的时间成本。实际应用中，这类燃烧器除了耐火材料加工场景，也可适配其他需要洁净热源的工业加热工序，其结构没有复杂的运动部件，长期运行的故障率更低，建模过程中对各段筒体的锥度、导流叶片的角度、接口的配合公差都做了还原，能够直接用于热工设备的布局设计、管路干涉检查以及安装施工的模拟校验。
