格拉纳达AW跳汰机可调式机架结构

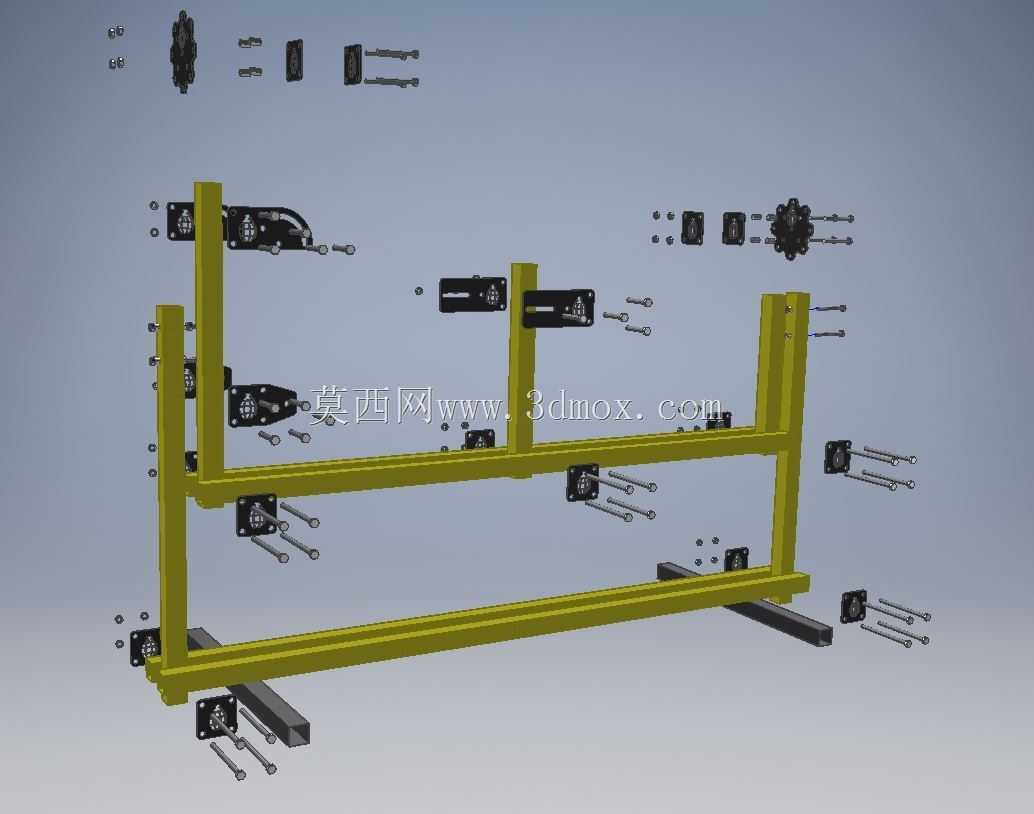

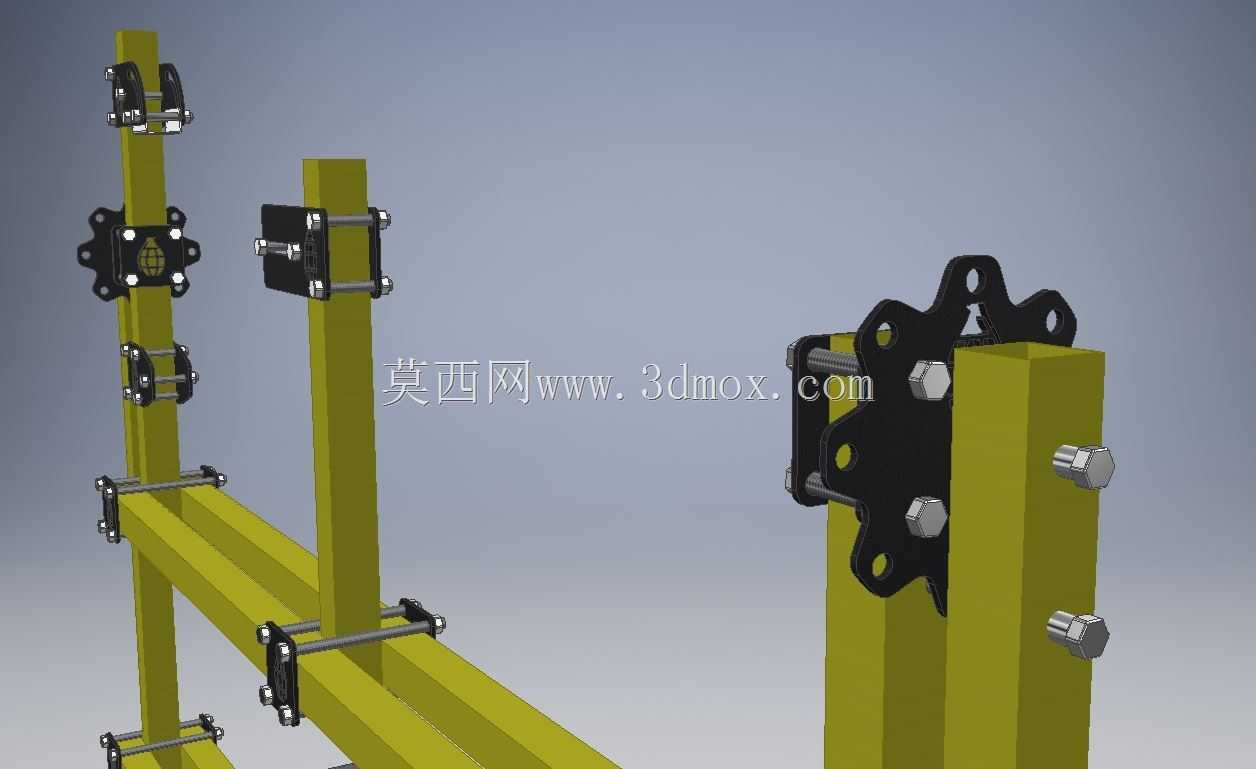

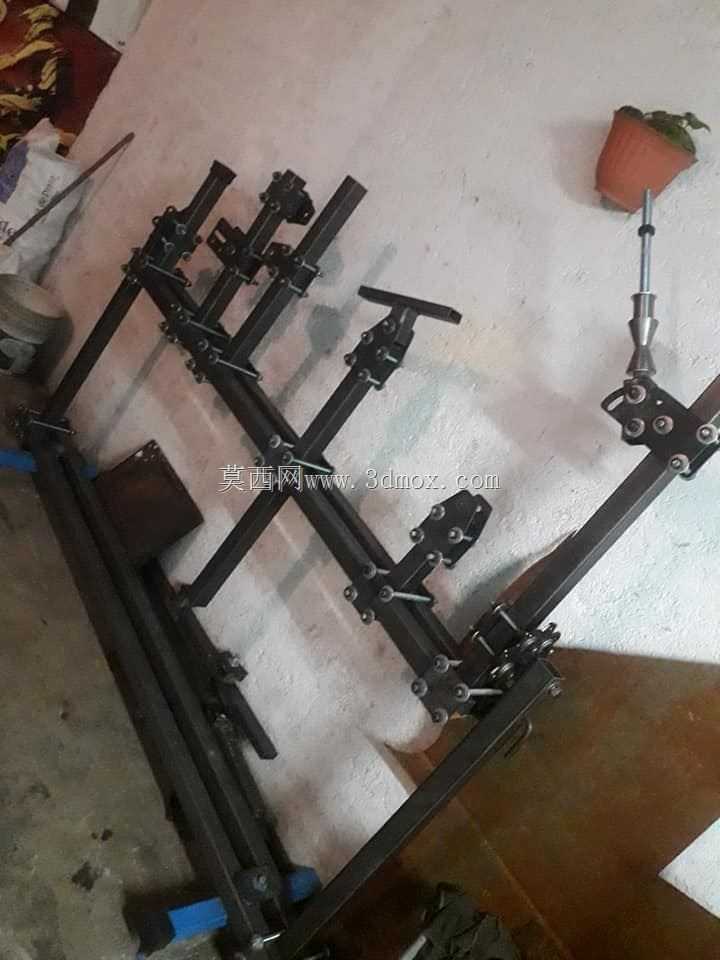

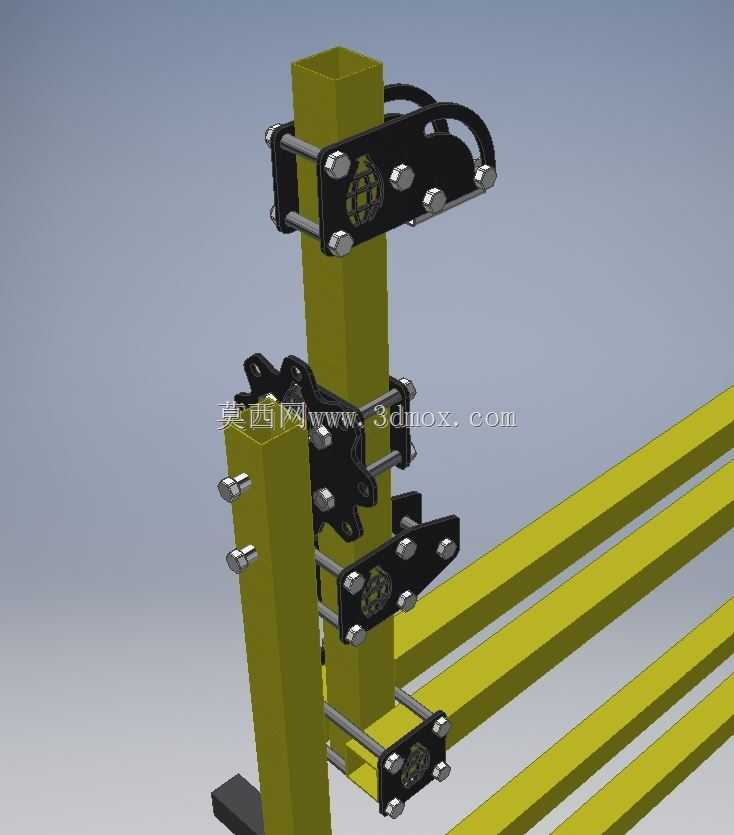

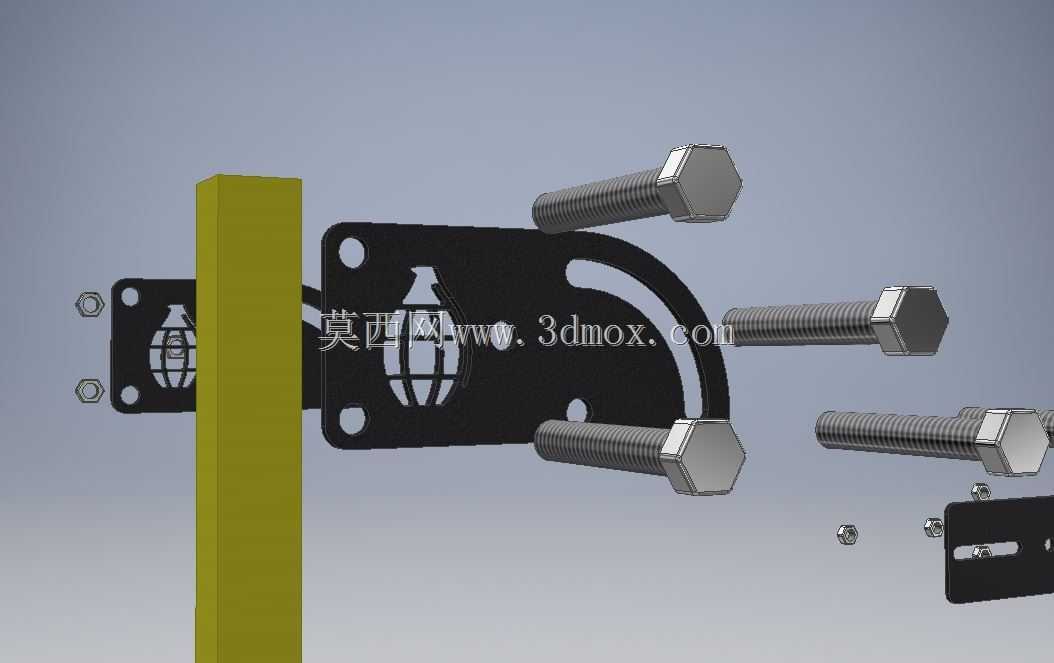

该可调式机架结构最初针对跳汰机配套安装需求设计，同时可兼容摩托车框架类工件的装夹定位场景，在选矿设备装配、机动车架改装调试两类场景下都能适配使用。从结构设计逻辑来看，整体采用框架式受力布局，主支撑梁选用矩形截面型材拼接，所有受力节点均设置三角加强筋结构，避免长期受交变载荷出现焊缝开裂或型材形变问题。可调结构部分采用滑槽配合锁紧螺栓的实现方式，横向调节行程覆盖常规摩托车架的宽度区间，纵向支撑臂可根据工件的高度差做分级调整，锁紧位置设置防滑齿面，装夹完成后不会出现工件滑移错位的情况。安装边界方面，机架底部预留了与地面预埋板连接的固定孔位，孔位间距适配常规工业地坪的安装标准，无需额外加工过渡连接板即可完成固定；上部装夹端的接口采用通用型快换设计，可根据不同工件的装夹需求更换压头、定位块等附件，不需要对主体框架做二次改造。在实际生产应用中，这类可调机架既可以作为跳汰机的配套承载底座，承受设备运行过程中的振动载荷，保证设备分选作业时的稳定性，也可以作为摩托车架焊接、装配环节的工装夹具，固定车架管件的相对位置，减少焊接过程中的形变误差，提升装配精度。结构设计过程中充分考虑了不同工况的受力差异，主承载部位的型材壁厚做了针对性加厚，非受力区域则通过开孔减重的方式控制整体重量，兼顾结构强度与搬运便利性。机架的所有调节部位均设置了尺寸刻度标识，操作人员调整装夹尺寸时可直接读取刻度数值，不需要反复测量校准，能有效缩短工件装夹的辅助时间，提升作业效率。整体结构没有复杂的异形曲面，所有零部件均可采用常规的切割、焊接工艺加工完成，加工门槛低，后期维护更换配件也十分便捷，适合中小型加工车间配套使用。
