工业用圆锯片切削刀具三维建模作品

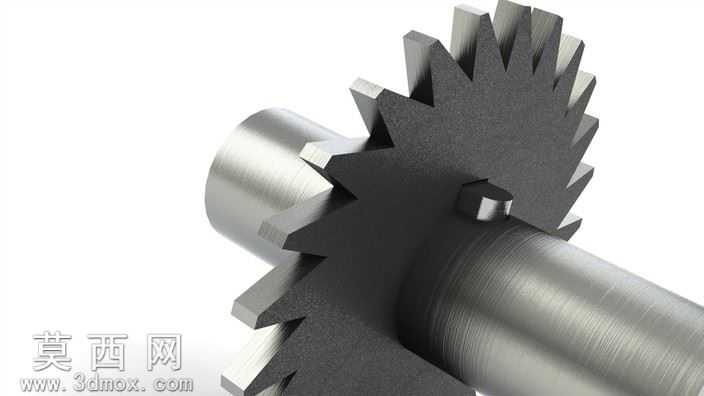

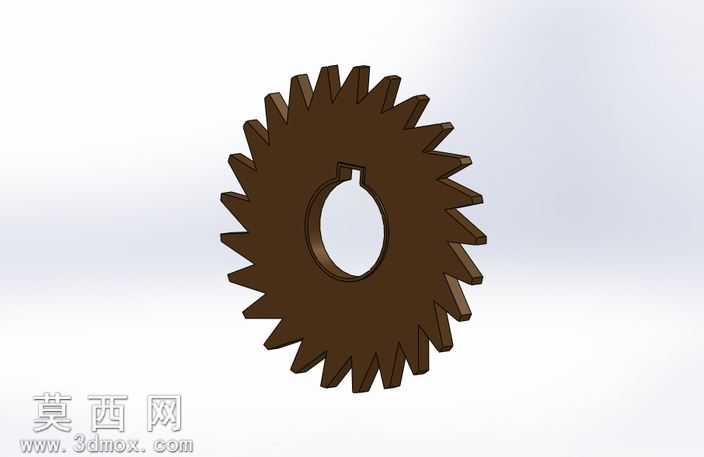

本作品为工业切削加工场景所用的圆锯片切刀三维建模成果，建模过程严格遵循机械加工刀具的实际设计规范，完整还原了该类切削刀具的结构特征与装配关系。建模阶段首先依据金属切削刀具的设计参数，确定锯片的外径、厚度、齿距、齿形角度等核心尺寸，刀齿部分采用渐开线与直线切削刃结合的轮廓设计，每一个刀齿的前角、后角、副偏角都按照实际切削工况的参数进行精准绘制，保证齿形排布均匀对称，避免出现切削受力不均的结构缺陷。锯片中心的安装定位孔、键槽结构完全匹配配套刀轴的装配尺寸，键槽的位置精度、孔与锯片外圆的同轴度都在建模中通过几何约束进行严格控制，确保虚拟装配时能够与刀轴实现无干涉配合。刀轴部分采用阶梯轴结构建模，轴段的直径变化、定位轴肩的尺寸都按照机械设计轴类零件的标准进行设计，与锯片配合的轴段表面设置了合理的粗糙度参数对应的材质表现。材质渲染阶段，锯片切削部分采用高速钢材质表现，还原了高速钢刀具经过磨削加工后的哑光金属质感，刀齿刃口部分做了细微的高光处理，体现刃口经过精密磨削的锋利特征；刀轴部分采用45号钢调质后的材质表现，还原了金属轴类零件表面车削加工后的细腻拉丝纹理，金属反光度调整为符合实际钢材的物理参数，避免出现过度反光的失真效果。装配结构上，模型完整呈现了锯片与刀轴的装配关系，通过轴肩定位、键连接传递扭矩的结构都做了清晰的展示，没有遗漏任何装配定位的细节结构。设计思路上，该模型优先服务于机械加工教学、刀具结构演示、切削仿真模拟等应用场景，所有结构尺寸都参考了实际机加工所用的标准锯片铣刀参数，既保证了模型的视觉写实效果，也具备足够的工程参考价值，可直接导入切削仿真软件进行加工过程模拟，也可用于机械设计课程中刀具结构的教学演示素材。模型在细节处理上，对刀齿的微小倒角、轴端的中心孔、键槽的圆角过渡等容易被忽略的工艺结构都做了完整还原，避免出现不符合实际加工工艺的尖锐棱角结构，让整个模型的工程严谨性得到充分保障。
