带齿轮顶出结构的螺纹零件拧松模具

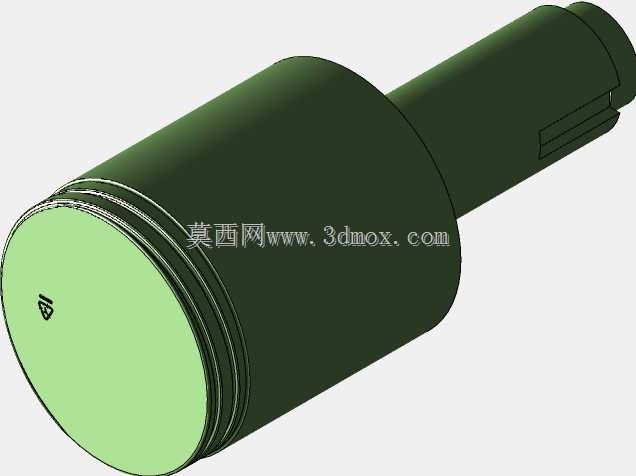

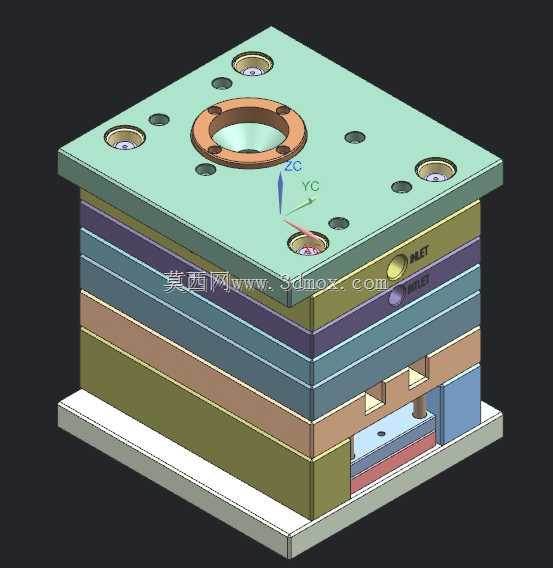

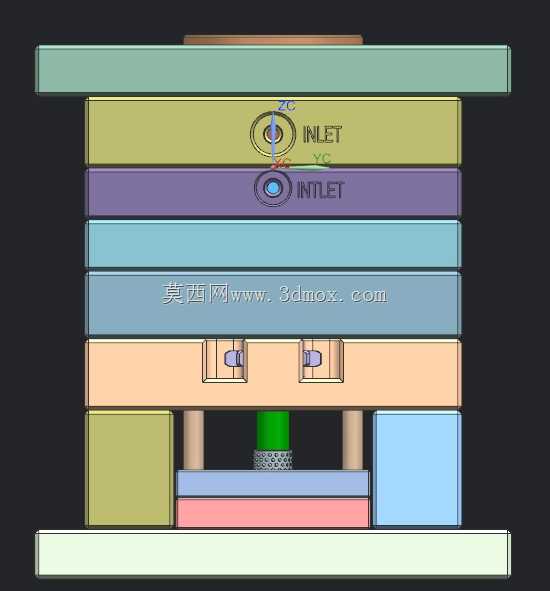

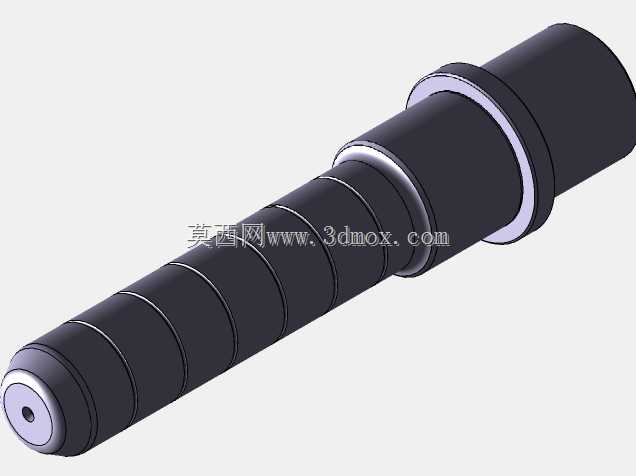

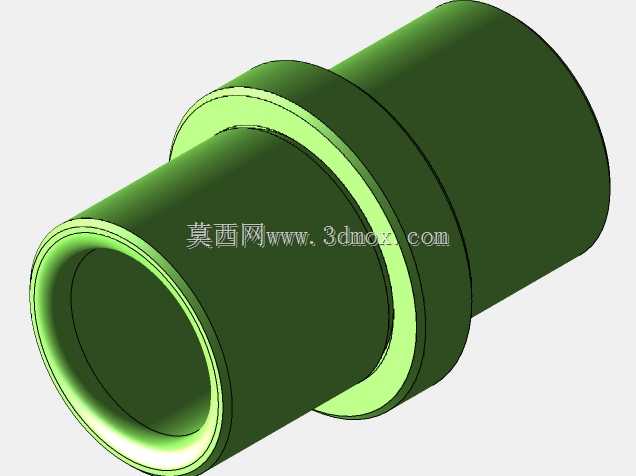

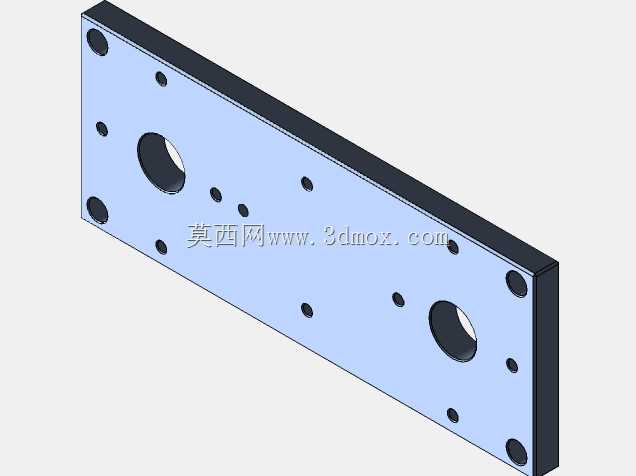

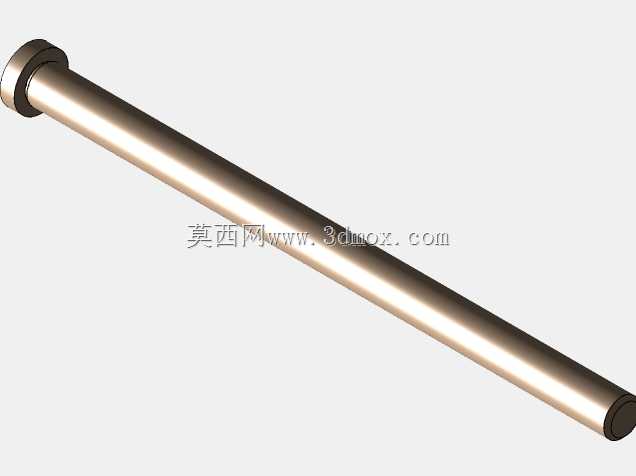

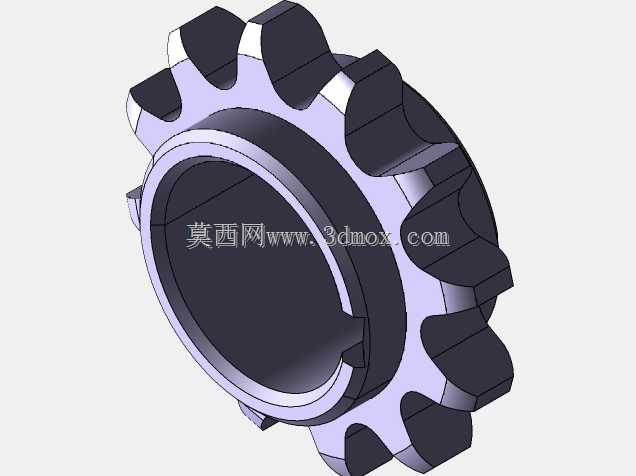

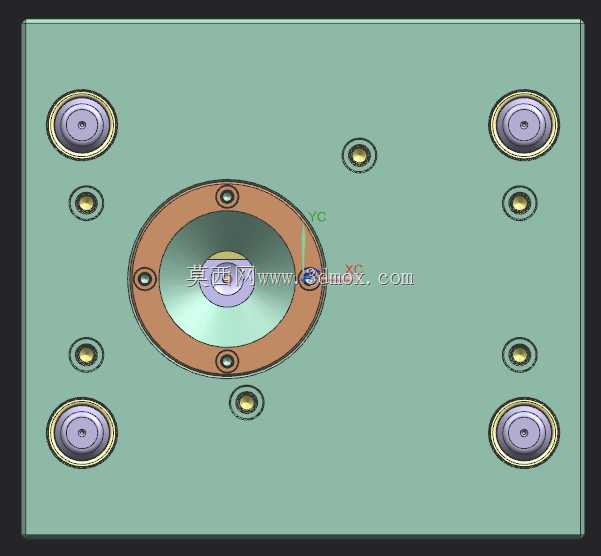

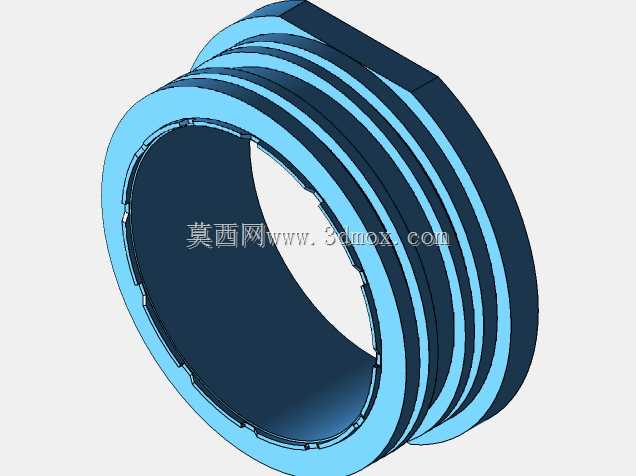

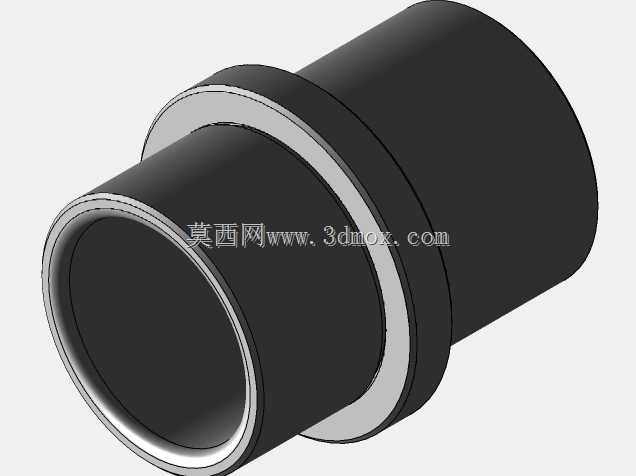

这套模具主要面向带外螺纹或内螺纹结构的塑胶零件量产场景，常见于日化包装瓶盖、工业管路接头、小型电子设备螺纹连接件的注塑生产环节，解决传统螺纹模具脱模时易拉伤牙型、生产节拍慢的痛点。整套结构的核心设计逻辑是将齿轮传动的同步旋转特性与卸料器顶出动作做时序匹配，开模后先通过齿轮组带动螺纹型芯或型环做定速旋转，让螺纹配合面先完成旋合脱离，避免硬顶造成的牙型缺损、零件变形问题，待螺纹完全旋松后，卸料板再沿导柱导向方向做直线顶出，将零件平稳推离模具型腔，整套动作的时序配合通过模架内置的行程开关与传动链的传动比做精准匹配，不需要额外增加外接动力源，适配常规卧式注塑机的安装接口。从安装边界来看，整套模架的长宽尺寸适配200吨级以内的注塑机拉杆间距，模具闭合高度符合常规机台的容模厚度范围，进胶口采用侧浇口布局，流道设计兼顾了填充效率与后续浇口切除的便利性，冷却水路围绕螺纹成型区域做环形排布，保证螺纹部位的冷却均匀性，避免因冷却不均导致的牙型收缩不均、脱模卡滞问题。齿轮传动部分采用直齿圆柱齿轮啮合，模数选取兼顾传动强度与模架内部的安装空间，齿轮与螺纹型芯的连接采用防转销定位，保证长期生产过程中传动同步性不出现偏差，卸料器的顶杆排布避开了螺纹成型的薄弱区域，顶出力均匀分散在零件的非外观面，避免顶出痕迹影响零件外观质量。在实际生产适配中，这套结构可以通过更换不同规格的螺纹型芯与对应啮合齿轮，适配不同牙距、不同直径的螺纹零件生产，不需要对整套模架做大规模改动，降低了多规格产品生产的模具改造成本，导柱导套配合采用高精度间隙配合，保证长期开合模过程中螺纹型芯与型腔的同轴度，避免出现螺纹偏心、牙型错边的不良问题。
