莫氏小型手动台虎钳三维结构设计

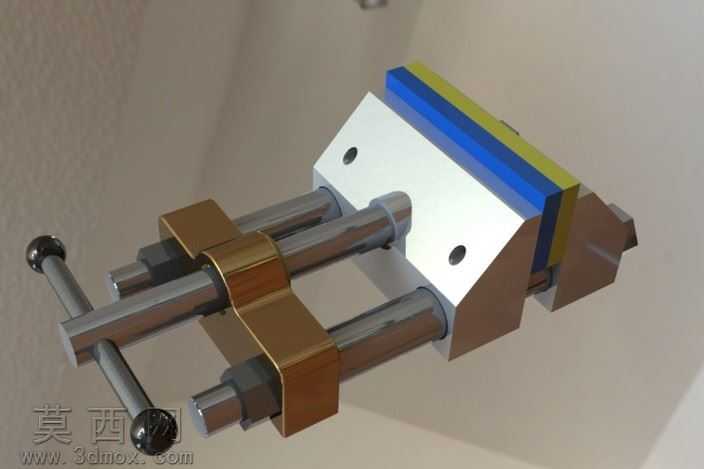

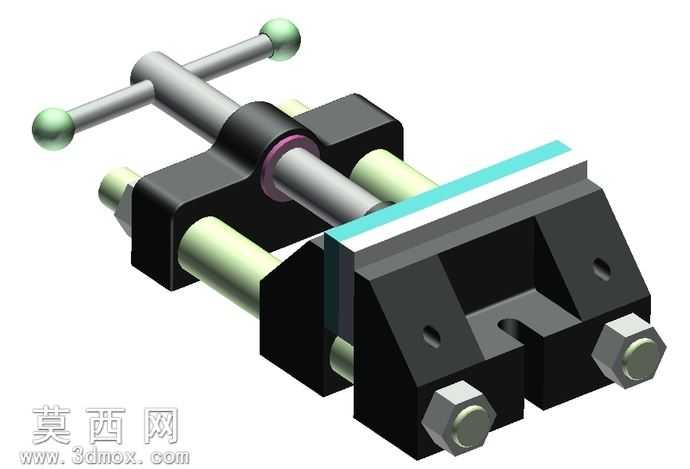

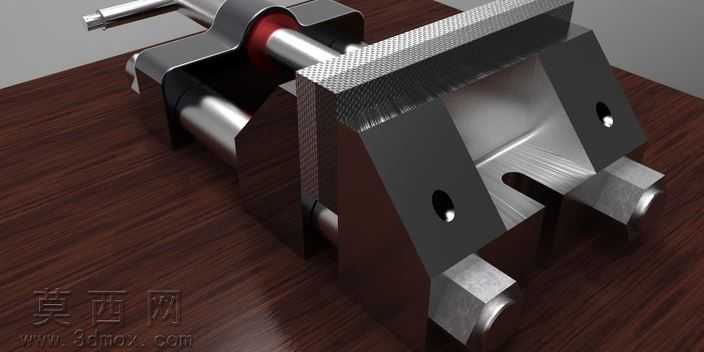

本作品为小型手动台虎钳的三维建模设计，整体采用参数化建模思路完成全零件构建与装配，完整还原了手动虎钳的传动与夹紧逻辑。建模过程中首先对核心功能部件进行拆解规划，将整体结构分为驱动操作组件、传动丝杆组件、活动钳身、固定钳身、导向支撑组件、锁紧紧固组件六大模块，逐一完成单个零件的特征建模。驱动操作端采用T型转柄设计，建模时对两端握持球头做了圆角过渡处理，还原金属手柄的握持形态，转柄与丝杆的连接部位做了同轴度约束，保证旋转操作的运动逻辑通顺。传动丝杆采用圆柱杆加螺纹特征的建模方式，精准匹配活动钳身的内螺纹传动结构，还原丝杆转动带动活动钳身沿导向轴平移的运动原理，丝杆与固定钳身的连接部位设置了限位轴肩结构，模拟真实虎钳的丝杆轴向限位功能，避免传动过程中出现轴向窜动。导向支撑部分采用双平行光轴设计，建模时严格保证两根导向轴的平行度公差，活动钳身与导向轴的配合部位设置了适配的通孔特征，还原滑动配合的装配关系，保证活动钳身移动过程的平顺性。钳身主体采用块体拉伸加切削的建模方式，固定钳身与活动钳身的夹持面做了平行度约束，夹持面表面添加了防滑齿纹的细节特征，提升夹紧作业时的摩擦力，避免工件滑脱。钳身底部的紧固螺栓采用六角头标准件建模，还原虎钳与工作台面锁紧固定的安装结构。材质渲染阶段，对不同功能部件做了材质区分：操作手柄与导向轴赋予金属镀铬材质，模拟光滑金属的反光质感；钳身主体赋予发黑处理的哑光金属材质，还原工装夹具的工业外观；丝杆传动部位赋予金属钢材质，突出传动部件的耐磨属性；钳口夹持面的垫片赋予淬硬钢材质，区分高硬度工作面与基体的材质差异。整体装配过程中添加了符合机械原理的配合约束，可实现丝杆转动带动活动钳身开合的运动仿真，完整展现手动虎钳从操作到夹紧工件的全流程动作逻辑，结构紧凑小巧，适用于小型工件的夹持加工作业场景，建模过程严格遵循机械设计的尺寸规范，各零件的装配间隙、配合公差均参考真实手动虎钳的行业标准设置，保证模型结构的合理性与可参考性。
