HSK100一体式进料磨刀机支架结构

在金属切削加工的磨床作业场景中，刀具的刃磨精度直接决定后续工件加工的形位公差与表面质量，这款带一体式进料磨刀刀具的HSK100支架，正是面向数控磨床刀具修磨工位开发的装夹承载部件。日常生产里，HSK系列锥柄因高速状态下的连接刚性优势，广泛应用于高速铣削、高精度镗削加工中心，当刀具达到磨钝标准后，需要在专用磨刀设备上完成刃口重磨，该支架就是实现HSK100规格刀柄装夹定位、配合磨刀机构完成进给动作的核心承载件。

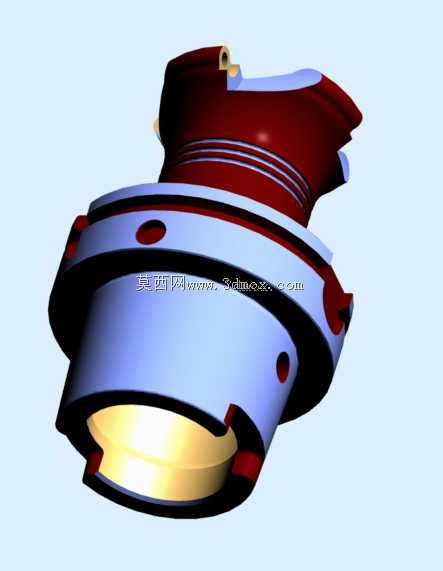

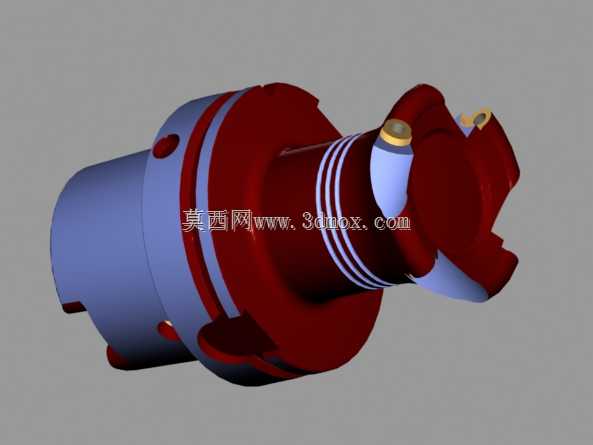

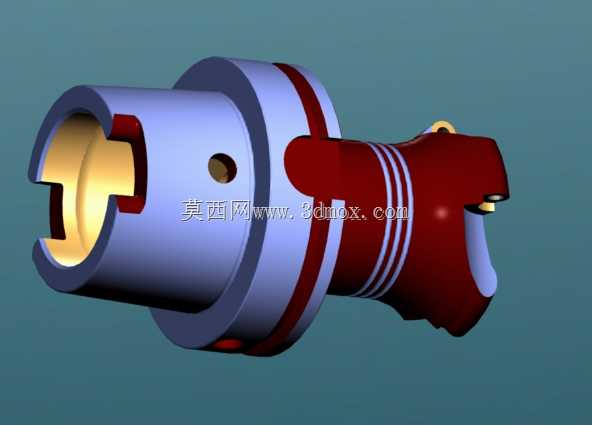

从结构设计逻辑来看，支架采用HSK标准1:10短锥配合面作为安装基准，锥面与端面双重定位的结构设计，能保证装夹后刀柄的径向跳动控制在微米级，避免刃磨过程中出现偏摆导致刃口角度超差。支架本体采用阶梯轴式布局，靠近锥柄安装端的环形凸台用于和磨床工作台的定位槽配合，实现快速装夹找正，减少工位调整的辅助时间；中段设置的多道环形密封槽，用于嵌入O型密封圈，阻挡刃磨过程中产生的金属磨屑、切削液进入支架内部的传动间隙，避免长期使用后出现进给卡滞的问题。前端一体式集成的进料磨刀刀具安装位，省去了传统分体式结构的连接紧固件，将刀具进给的传动路径缩短30%以上，有效降低进给动作的反向间隙，提升刃磨时的进刀精度。

从安装边界来看，支架最大外径适配常规磨床的120mm标准装夹卡口，轴向总长度控制在180mm范围内，不会超出磨床工作台的行程限位，安装时只需将锥柄端插入对应HSK100主轴接口，拧紧端面的锁紧螺钉即可完成固定，不需要额外制作过渡连接法兰。实际使用过程中，该支架可配合金刚石砂轮完成硬质合金铣刀、高速钢钻头的端刃、周刃刃磨作业，进料动作通过支架内部的精密导向套实现直线进给，进给行程预留15mm的余量，覆盖常规刀具的刃磨吃刀量需求。针对刃磨过程中的振动问题，支架本体采用调质处理的合金结构钢加工，壁厚分布经过动平衡优化，在3000转/分的砂轮转速下，整体振幅控制在0.002mm以内，避免振纹传递到刀具刃口上，保证刃磨后的刀具切削顺畅，不会出现加工表面接刀痕的问题。
