翼式红酒开瓶器结构设计三维作品

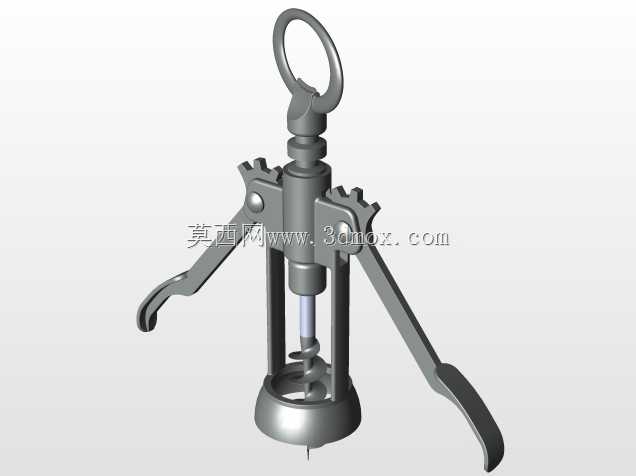

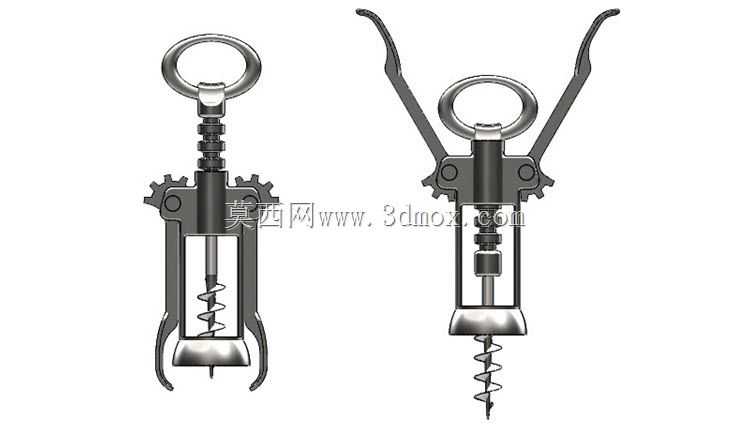

这款翼式开瓶器的结构设计，核心围绕软木塞拔除的力学传递逻辑搭建，日常应用覆盖家庭餐厨、酒吧吧台、酒水零售门店等多类场景，是瓶装葡萄酒开启环节的核心手动工具。从功能实现逻辑来看，整体采用杠杆增力搭配螺旋钻进给的组合结构，中部的齿轮齿条啮合结构是力传递的核心，当螺旋钻完全旋入软木塞内部后，两侧张开的翼臂作为力臂，向下按压时可通过齿轮传动带动中心螺杆向上抬升，将旋入的软木塞平稳拔出，相比传统简易开瓶器，能大幅降低使用者的施力强度，同时避免软木塞断裂残留在瓶口内的问题。设计过程中优先考虑了操作的人机合理性，顶部的吊环结构既可以作为按压翼臂时的上部受力支点，也能满足日常悬挂收纳的需求，底部的瓶口定位套采用内凹弧面结构，使用时可紧密贴合红酒瓶口的外缘，保证螺旋钻进给时与瓶口保持同轴度，避免钻偏导致的软木塞碎裂。螺旋钻部分采用变径螺旋设计，尖端做了收窄处理，便于初始旋入软木塞时的定位，螺旋段的螺距经过反复校核，既保证旋入过程顺畅不卡顿，又能在抬升时提供足够的抓附力，不会出现打滑脱开的情况。两侧翼臂的外轮廓做了贴合手掌弧度的曲面处理，按压时的接触面积更大，减少局部压强带来的不适感，翼臂的张开角度经过限位结构约束，最大张开角度控制在120度以内，避免过度张开导致的结构脱开。从安装边界与尺寸适配来看，底部定位套的内径适配市面上绝大多数标准红酒瓶口的外径尺寸，整体收拢状态下的长度可适配常规家用抽屉、吧台工具架的收纳空间，各活动部件的配合间隙控制在合理范围内，既保证操作时活动顺畅无卡滞，又不会因间隙过大出现结构晃动。金属主体部分的结构壁厚经过强度校核，在承受最大拔出力的工况下不会出现形变，各铰接点的销轴采用过盈配合与主体连接，长期使用也不会出现松脱。整个结构没有多余的冗余设计，每个部件都承担对应的功能，从螺旋钻的初始旋入定位，到翼臂按压的增力传动，再到软木塞拔出后的复位，整套操作流程的动作逻辑连贯，不需要额外的辅助工具即可完成全部开瓶操作，同时结构的可拆卸性也便于后期的清洁维护，适配餐厨类工具的卫生使用要求。
