钻夹头调节用伞齿扳手结构设计

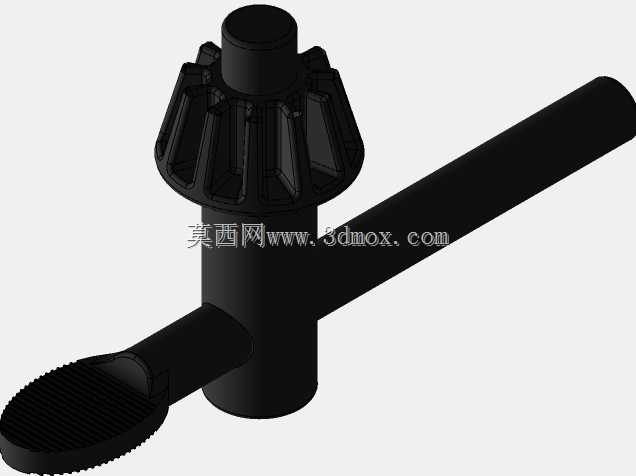

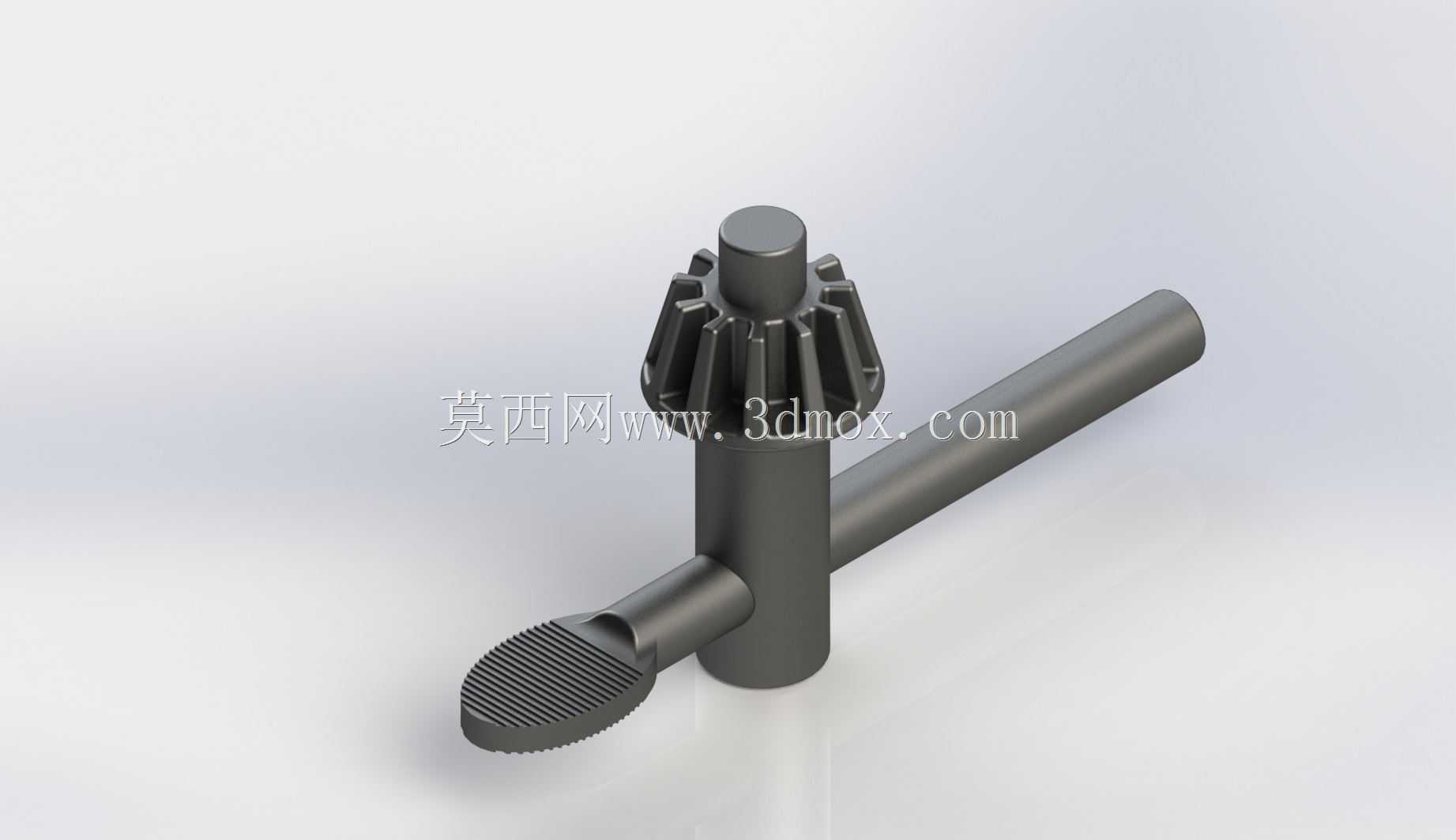

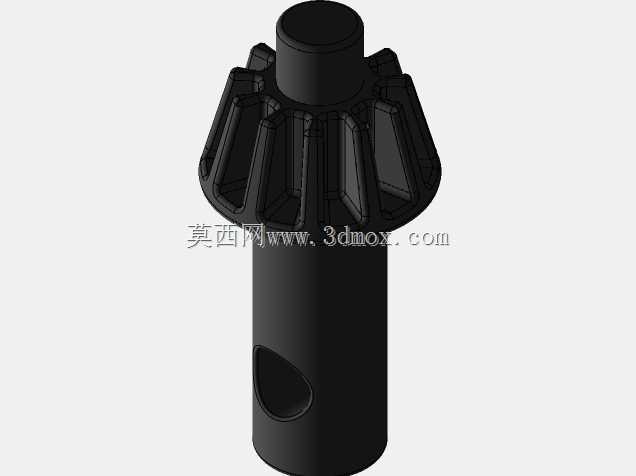

钻夹头钥匙是台式钻床、手持电钻、铣床上配套钻夹头的核心调节配件，日常加工场景中，操作人员更换不同直径钻头时，都需要借助该部件完成夹头的松紧操作，没有适配的钥匙，钻夹头无法可靠锁紧钻柄，加工过程中钻头容易出现打滑、偏摆甚至飞出的安全隐患，是钻削加工工位必不可少的随身操作工具。该部件的结构设计完全匹配标准钻夹头的调节齿圈参数，顶端的锥齿轮齿形参数经过适配校核，齿距、齿高、锥角都和市面通用三爪钻夹头的端面齿圈完全契合，插入夹头对应的调节孔后转动手柄，就能通过锥齿轮啮合带动夹头内部的丝圈转动，驱动三个夹爪同步径向移动，实现对钻头直柄的夹紧或松开。设计过程中首先要确定锥齿轮的啮合参数，保证和夹头齿圈啮合时没有卡滞、滑齿问题，齿部的强度需要满足日常拧紧时的扭矩需求，避免用力过大出现断齿失效。横向的手柄杆采用光杆圆柱结构，长度经过力矩核算，既保证操作人员转动时能施加足够的拧紧力矩，又不会因为力臂过长导致拧紧力矩过大损坏夹头内部结构，手柄末端的滚花按压面，是为了在插入钥匙时方便操作人员按压定位，避免钥匙插入不到位导致齿部啮合错位，同时转动时手指按压该位置也能提供足够的轴向力，防止钥匙从调节孔中脱出。竖直杆的直径和夹头调节孔的内径做间隙配合设计，插入后径向晃动量控制在合理范围，保证齿轮啮合时的同轴度，减少齿部的偏磨损耗。整个部件的外形没有多余的突出结构，方便操作人员随身携带，平时可以插在钻床的工具挂架上，也可以放在工位工具盒内，不会和其他工具发生勾挂。尺寸设计上，整体高度适配常用的1-13mm、1-16mm规格钻夹头的安装深度，不会出现杆长过短无法啮合齿圈，或是杆长过长顶到夹头内部结构的问题，横向手柄的长度适合成人单手握持转动，操作时不需要额外加接延长杆就能达到钻夹头要求的锁紧力矩，日常使用中，该部件的磨损主要集中在锥齿轮齿面和手柄的握持位置，设计时对齿部做了等强度校核，保证正常使用工况下的使用寿命，滚花部位的纹路深度适中，既可以提供足够的摩擦力，又不会积留加工切屑和油污，方便日常清理维护。
