管装夹持式倒锥推油工装结构

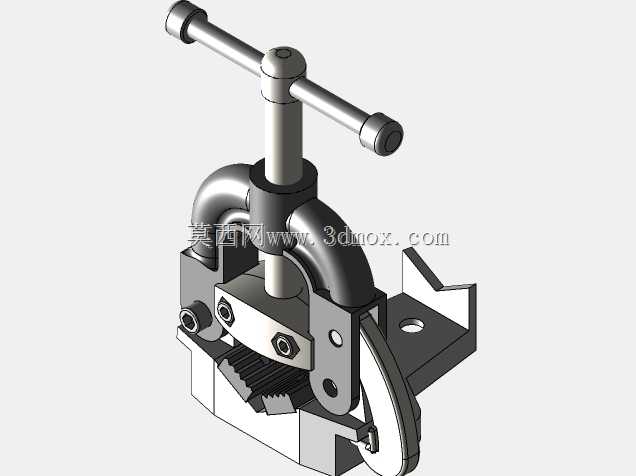

这款夹持式推油工装主要面向管路安装、小型管件维修、低压油路拆装场景设计，日常在汽修小修工位、水电管路安装现场、小型设备维保班组里，这类带夹紧功能的手动工装能解决管件对接时的对位、推装、密封件压装需求，无需额外搭配动力源，单人即可完成操作。从结构设计逻辑来看，整体采用T型手轮驱动的螺旋进给方案，手轮两端的握杆做了滚花销轴固定，避免施力时握杆打滑空转，进给螺杆采用梯形螺纹传动，相比普通三角螺纹，传动效率适中且具备足够的自锁能力，当夹紧管件后不会因为管件的反作用力出现松脱，螺杆顶端做了限位轴肩，防止进给超程脱出主体架。夹紧钳口部分做了可换式齿面设计，齿形为斜向交错排布，接触管件时能形成多点咬合，针对不同管径的金属管、硬质塑料管都能提供足够的夹紧摩擦力，钳口与主体支架之间通过内六角螺栓锁紧，磨损后可单独更换钳口块，无需更换整个工装主体，降低长期使用的维护成本。主体的弯臂结构采用一体化铸造成型后做铣削加工，两侧的支撑板预留了安装定位孔，既可以手持操作，也能通过螺栓将工装固定在工作台面作为固定式夹具使用，固定安装时的安装孔距适配常规台虎钳的安装位尺寸，无需额外加工转接板。底部的定位托架做了V型开口设计，管件放置时能自动对中，避免夹紧时管件偏斜，托架侧面的弧形挡板用于限制管件轴向窜动，在进行推油、压装密封件操作时，能承受轴向的推装力，不会出现管件移位的问题。整体结构的运动间隙做了合理控制，螺杆与支架的配合处加装了耐磨衬套，长期反复旋转进给也不会出现支架孔位磨损失圆的问题，两侧的夹紧臂通过销轴与主体连接，开合角度可适配一定范围内的不同管径，无需额外调整垫块，操作时只需将管件放置在V型托架上，旋转T型手轮带动钳口下行夹紧管件，即可完成固定，后续进行油路推装、接头压装等操作时，工装能提供稳定的夹持力，避免管件晃动影响装配精度。
