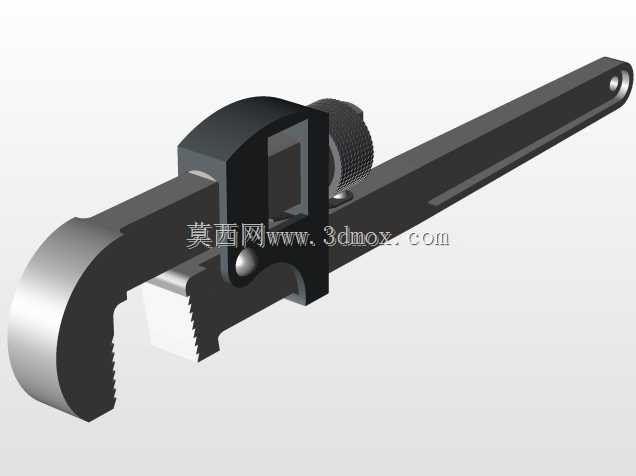

重型可调式管子钳结构三维设计

　　这款管子钳的结构设计完全围绕管道施工作业的实际工况展开，日常在给排水施工、燃气管道布设、化工管线检修、消防管路安装场景中，作业人员经常需要对不同管径的金属管、复合管进行夹持固定、旋拧拆装，普通活动扳手的夹持面接触面积小，施力时容易打滑甚至刮伤管件表面，而这款管子钳的钳口采用带锯齿的浮动式卡接结构，能在施加径向握力的同时自动咬合管件外壁，哪怕是表面带轻微锈蚀、油污的管材，也能形成稳定的静摩擦力，不会出现施力过程中脱开的问题。从结构逻辑来看，整个钳体分为固定钳身、活动钳块、调节螺母、手柄四个核心部分，固定钳身和长手柄采用一体化锻造的结构走向，受力时应力会沿着手柄整体传导，不会在钳颈位置出现应力集中断裂的问题，

　　活动钳块和固定钳身的配合面采用梯形导向槽设计，调节时滑动顺畅无卡滞，配合带滚花的调节螺母，作业人员单手就能快速调整钳口开合度，适配不同外径的管材夹持需求。钳口的锯齿做了不等距的倾角设计，朝向手柄施力方向的齿面倾角更大，当顺着施力方向扳动手柄时，锯齿会越咬越紧，反向回扳时又能轻松调整夹持位置，完全匹配管路拆装时反复调整角度的作业习惯。手柄的长度设计经过力矩核算，在常规人力施力的范围内，钳口位置能输出足够的夹持扭矩，满足DN15到DN50常规管径管材的旋拧力矩要求，同时手柄末端做了圆弧收边处理，长时间握持施力时不会硌手，也能避免手柄边缘刮擦作业人员的防护手套。在安装边界方面，整个钳体收拢状态下的外轮廓尺寸适配常规工具包的收纳格，

　　作业人员随身携带时不会和其他工具发生卡挂，活动钳块的最大开合行程覆盖日常家装、工装管线作业的绝大多数常用管径，不需要频繁更换不同规格的工具。钳身的活动连接位置都做了限位结构，调节到最大开合位置时活动钳块不会从钳身导向槽内脱出，日常使用过程中不需要额外拆解维护，调节螺母和活动钳块的配合螺纹采用大螺距梯形螺纹，耐磨性能更好，哪怕长期在带泥沙、潮湿的作业环境下使用，也不会出现螺纹锈死无法调节的问题。钳口的咬合齿做了淬火硬化处理，硬度高于常规金属管材的表面硬度，长期使用不会出现齿面磨平打滑的问题，固定钳身的钳头位置做了加厚处理，承受大扭矩扳动时不会出现钳头变形张开的情况。从建模细节来看，各个配合面的间隙都按照实际五金工具的装配公差做了预留，

　　活动钳块和导向槽的配合间隙控制在合理范围内，既不会因为间隙过大出现夹持晃量，也不会因为间隙过小导致调节卡滞，调节螺母和钳身的连接位置做了防脱挡边，螺母转动时不会从安装位置脱落，滚花的纹理深度和间距符合手动操作的摩擦力要求，戴防滑手套操作时也能轻松转动调节螺母。整个结构没有多余的冗余设计，每个部件都承担明确的功能作用，不管是用于管线作业的工具选型参考，还是手动工具的结构设计教学，都能提供直观的结构参考，建模时还原了实际产品的壁厚变化、过渡圆角、应力释放结构，能直接用于工程演示、结构校核等场景。
