传感器安装用八角顶方底焊接支撑框架

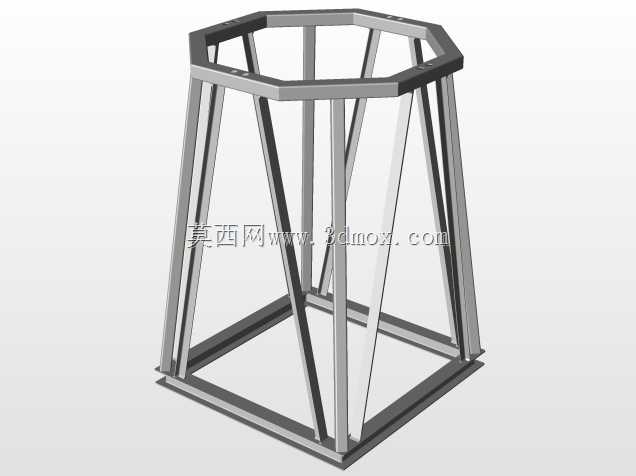

　　这款支撑框架在工业现场的应用场景覆盖多类检测工位，常见于自动化产线的视觉传感器、检测类传感器的高位安装场景，也可用于小型检测设备的承载基座，部分实验室测试台架搭建时也会选用这类结构作为支撑主体，适配需要一定安装高度、同时要求顶部安装面为多边形布局的搭载需求。从实际用途来看，它的核心作用是为搭载的传感部件提供稳定的安装基准，隔绝地面振动、工位杂物对检测精度的干扰，同时将传感部件抬升到指定工作高度，匹配产线被测工件的通过高度，避免检测盲区。结构设计上采用了上下异径的框架形式，底部为正方形封闭框结构，作为整个支撑的落地承载面，接触面积更大，放置时的稳定性更强，不需要额外打膨胀螺栓固定也能满足常规工位的抗倾覆要求，若用于振动较大的工位，

　　也可通过底部框的预留孔位完成与地面或设备台面的锁固。顶部采用正八边形封闭框结构，相比常规方形顶框，八边形的边数更多，可提供更多角度的安装点位，方便不同朝向的传感器同时固定，不需要额外加装转接板就能实现多方向的检测布局，适配多传感器协同检测的工位需求。支撑腿采用矩形金属型材焊接成型，相邻支撑腿之间额外增加了斜向加强筋，斜筋的排布角度经过受力校核，既可以抵消顶部承载带来的侧向弯矩，避免支撑腿出现外张变形，又不会过多增加整体结构重量，同时斜筋之间预留的空隙方便现场布线，传感器的供电、信号线缆可以顺着型材间隙走线，不需要额外铺设线槽，让工位布线更整洁。整个框架全部采用焊接连接，所有焊缝均为连续满焊，焊后做了去应力处理，

　　避免长期承载出现焊缝开裂、框架变形的问题，型材表面做了防锈处理，可适配多数常规工业车间的环境使用，不会轻易出现锈蚀掉漆的情况。安装边界方面，底部方形框的尺寸适配多数标准检测工位的台面安装孔位，不需要对现有工位台面做额外打孔改造就能直接固定，顶部八边形框的安装孔位按照常规工业传感器的安装孔距做了预留，多数市面常见的检测类传感器、小型视觉检测模组都可以直接通过螺栓固定，不需要二次打孔加工。整体高度设计适配常规站立式检测工位的检测高度，传感器安装完成后，检测镜头的高度刚好匹配产线工件的输送高度，不需要额外加装升降调节结构就能满足检测视场要求。结构设计过程中优先考虑了现场安装的便捷性，整个框架为一体化焊接成型，

　　出厂时已经完成所有焊接和表面处理，现场不需要做二次拼接加工，直接放置到指定工位固定好安装螺栓就能搭载传感器投入使用，减少现场安装的工作量。受力层面，整个框架的额定承载可以满足多台常规工业传感器同时安装的重量需求，即使搭载小型的光源、镜头配套组件，也不会出现框架下沉、变形的问题，长期使用的结构稳定性有保障。另外框架的开放式结构不会遮挡传感器的检测视场，支撑腿和斜筋都布置在检测视场的外围区域，不会对检测光线、信号传输造成遮挡，避免因为支撑结构本身的干扰导致检测误判。在部分需要定期调整传感器位置的工位，顶部八边形框的多面安装位也方便操作人员快速调整传感器的安装朝向，不需要整体挪动支撑框架，只需要松开对应位置的固定螺栓就能调整传感器角度，调试效率更高。
