双轮管式手动搬运手推车结构设计

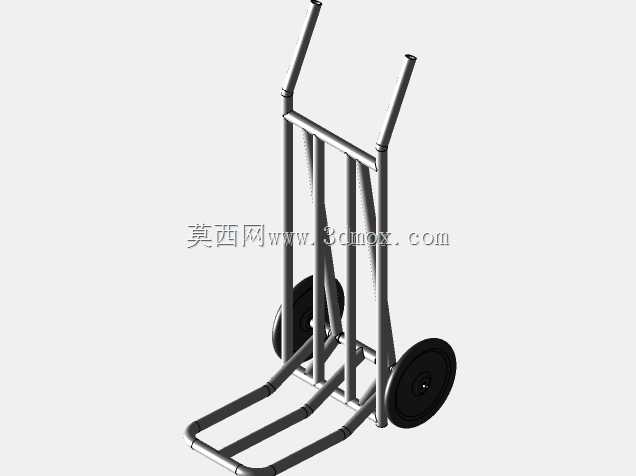

　　这款双轮管式手动搬运车的结构设计，核心围绕短距离零散重物转运的实际工况展开，在仓储分拣、门店补货、厂区工序间物料周转、装修现场物料搬运这类场景中，这类轻便手推车的使用频率远高于大型机动搬运设备，毕竟很多作业场景通道狭窄、地面存在台阶或坡道，大型叉车、电动搬运车根本无法进入，全靠这类手动推车完成最后几十米的物料转运。从结构设计逻辑来看，整车采用圆管弯折焊接的车架形式，没有多余的覆盖件，首先是控制整车自重，单人可以轻松抬起挪移，其次圆管的抗弯截面特性在同等耗材重量下，比方管、角钢的抗冲击能力更强，搬运过程中遇到磕碰、路面颠簸带来的交变载荷，圆管焊缝处的应力集中系数更低，长期使用不容易出现车架开裂的问题。

　　车架的承载托臂采用前伸式双托杆设计，托臂末端做了向上的圆弧收边，作业时不需要将物料完全抬离地面过高，只需要将托臂插入货物底部的托盘间隙或者货物下方的空隙，略微压下扶手就能利用杠杆原理将货物撬起承载，相比平板式手推车，这种结构更适合搬运箱装货物、桶装物料、成捆的管材型材，不需要额外的捆绑固定就能在常规推行速度下保持货物稳定。扶手部分采用与主车架一体弯折的双竖管结构，扶手高度经过人机工程校核，直立状态下扶手末端距离地面的高度适配多数成年操作者的自然握持高度，推行时手臂不需要过度抬高或者弯腰，长时间搬运作业能降低腰部和手臂的疲劳度，扶手顶端没有额外的塑料握套，直接采用圆管端头磨平处理，一方面避免低温环境下塑料握套脆裂脱落，

　　另一方面握持时不会因为手套沾有油污、灰尘出现打滑的问题。行走部分采用两个实心橡胶轮，轮体直接安装在车架两侧的轮轴上，轮轴与车架的连接位置做了加强筋焊接，这个位置是整车承载时应力最大的区域，承载状态下货物的重量加上推行时的冲击力都会集中在轮轴安装座处，加强结构能避免长期重载后轮轴变形、车架开焊。实心橡胶轮相比充气轮，不需要维护胎压，也不用担心工地、仓储现场的铁钉、金属碎屑扎破轮胎，适合复杂地面环境使用，轮径的选择兼顾了越障能力和整车高度，遇到地面的小台阶、线缆槽、地砖缝隙时，稍用力推动就能顺利通过，不会因为轮径过小出现卡滞。从安装边界尺寸来看，整车的宽度控制在常规人行通道的通行宽度范围内，即使是宽度仅八十厘米的仓库货架通道，

　　也能顺利推行转弯，车架直立放置时的占地面积不足零点三平方米，闲置时可以直接靠在墙面或者货架侧边，不会占用过多的仓储空间，不需要额外的存放区域。设计过程中特意简化了整车的零部件数量，除了车轮、轮轴之外，其余部分全部为同材质圆管焊接成型，没有额外的紧固件、铰接件，后期维护只需要在轮轴转动位置定期加注润滑脂即可，不需要更换易损配件，制造成本和维护成本都控制在极低的水平，适合批量生产投入各类作业场景使用。车架的管材连接处全部采用满焊工艺，焊后做了打磨处理，没有尖锐的焊渣凸起，避免搬运过程中刮破货物包装或者划伤操作者，托臂的下表面距离地面的高度经过优化，空载状态下托臂离地面高度足够，推行时不会剐蹭地面，承载下压后托臂保持水平，货物的重心落在两轮的支撑范围内，不会出现前倾或者后翻的问题。
