双孔安装式弹性夹持固定卡箍结构

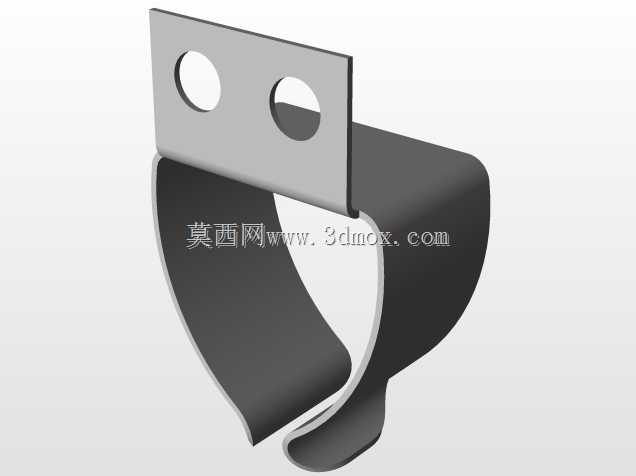

　　这类弹性夹持卡箍常出现在仪器仪表、小型传感元件的布设场景里，核心作用是在不破坏被固定件表面的前提下，完成可靠的径向夹持与位置锁定，避免设备运行过程中管线、传感探头出现移位、晃动，进而影响检测精度或管线连接密封性。从结构设计逻辑来看，上部平直段预留两个同轴安装孔，是为了匹配标准螺栓的安装间距，安装时可通过两个螺栓将卡箍的固定端牢牢锁在设备安装基板、支架立板上，双孔布局相比单孔固定能彻底规避卡箍绕安装螺栓转动的问题，固定后的抗扭转能力更强，即便被夹持件受到侧向拉扯力，卡箍也不会出现角度偏转。下部的弧形弹性抱臂是整个零件的功能核心，采用单侧边开口的C型弧面结构，弧面的曲率半径略小于常规被夹持圆柱件的外径，

　　依靠钣金弯折后自身的材料回弹力抱紧被夹持物件，不需要额外加装锁紧件就能实现预固定，安装时只需要将被夹持件从开口侧推入抱臂区间即可，拆装效率远高于传统的螺栓锁紧式卡箍，适合需要频繁调整被夹持件位置、定期维护更换元件的场景。抱臂的末端做了向内收的小折边，一方面是消除钣金剪切后的锋利边缘，避免安装过程中划伤操作人员手部、刮破被夹持件的外层绝缘护套或传感线缆外皮，另一方面这个小折边能在被夹持件推入时起到导向作用，让圆柱件能顺着折边的斜面滑入抱臂的抱紧区间，降低安装对位的难度。从安装边界来看，上部平直安装段的两个孔中心距需要匹配安装面的预留孔位，孔的直径适配常用的M4、M5规格紧固件，安装后卡箍整体突出安装面的高度由抱臂的圆弧半径决定，

　　选型时需要确认安装位置的预留空间是否足够，避免抱臂与周边其他零部件产生干涉。这类卡箍多采用弹性较好的弹簧钢或不锈钢薄板冲压弯折成型，材料厚度通常在1mm到2mm之间，既能保证足够的抱紧力，不会因为长期夹持出现应力松弛导致夹持失效，又能保持适度的弹性，在推入被夹持件时不需要太大的按压力就能让抱臂产生微量形变张开，适配一定尺寸公差范围内的圆柱物件。在实际设备装配场景中，这类卡箍除了固定小型传感器本体，还常用来固定设备内部的气路软管、信号线缆、小型圆柱形电容或电感元件，相比扎带固定方式，它的固定位置更精准，不会出现扎带长期使用后松脱、老化断裂的问题，也不会像刚性管卡那样对被夹持件产生过大的夹紧力，夹伤脆弱的传感元件外壳或薄壁软管。

　　设计这类结构时，需要重点核算抱臂的开口宽度、圆弧曲率与材料厚度的匹配关系，开口宽度不能过大，否则会导致抱紧力不足，被夹持件容易从开口处滑脱；开口宽度也不能过小，否则安装时需要的推入力过大，会提升现场装配的难度，甚至在推入过程中导致卡箍产生不可逆的塑性变形，丧失弹性抱紧能力。同时上部安装段与弧形抱臂的过渡位置需要做圆角处理，避免冲压弯折时出现应力集中，导致零件在长期受震动的工况下从弯折处出现疲劳断裂，尤其是在有持续震动的工业设备、移动作业设备上使用时，过渡位置的圆角半径不能小于材料厚度，才能保证足够的疲劳强度。
