钣金电气接线盒壳体结构设计

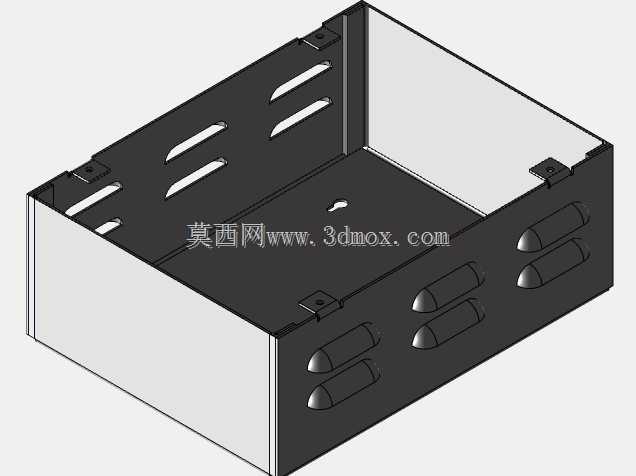

　　这款钣金材质的电气盒壳体，主要面向工业现场传感器配套接线、小型低压电气元件集成安装场景使用，在自动化产线的传感器布线、小型设备分线接驳、户外低压信号转接等工况下都能适配，核心作用是为内部的接线端子、小型信号处理模块提供物理防护，隔绝现场的粉尘、切削液飞溅以及意外外力触碰，避免电气连接点出现短路、松脱、绝缘破损等问题。从结构设计来看，整体采用开放式盒体加侧边安装耳的布局，盒体侧壁预留的多组长条形散热孔，是针对内部元件持续工作产生的微量温升设计的，开孔方向顺着盒体侧壁纵向排布，既保证空气对流的散热路径通畅，又能减少外部液体直接溅入盒体内部的概率，长圆孔的开孔形式也能避免钣金冲压后出现应力集中导致的孔边变形。侧壁的多组凸起压筋结构，

　　并非装饰性设计，一方面是通过钣金冲压的压型提升薄壁盒体的整体结构刚度，减少薄板在运输、安装过程中出现的侧壁变形量，另一方面这些压筋形成的凹凸结构，也能在盒体堆叠存放时起到限位作用，避免盒体之间贴合过紧出现表面划伤。盒体底部预留的小型定位孔，是用于内部安装导轨或者端子排固定的，孔位的位置避开了底部的弯折应力区，保证螺丝锁紧后不会因为钣金变形导致内部元件安装错位。边角处的安装耳采用一体折弯成型，没有额外焊接拼接，减少了加工工序的同时也避免了焊接位置的锈蚀风险，安装耳上的固定孔设计为沉头结构，安装后螺丝头不会突出盒体表面，不会干涉后续盒盖的装配，也能避免安装后尖锐的螺丝头划伤操作人员。设计过程中对安装边界做了充分考量，

　　盒体的整体外轮廓尺寸适配常规的传感器安装支架间距，侧边的安装耳中心距符合工业电气安装的通用孔位规范，不需要额外做转接支架就能直接固定在现有设备的安装梁上。盒体的弯折边都做了微小的内卷边处理，去除了钣金剪切后的锋利毛边，避免装配和检修过程中割伤作业人员的手部。内壁的折弯处预留了均匀的装配间隙，保证配套的盒盖能够顺畅扣合，不会因为钣金折弯的角度误差出现盖体卡滞的问题。侧壁的开孔位置距离盒体底部预留了足够的安全距离，即便现场有少量液体顺着盒壁流入，也会积存在盒体底部的预留空间，不会直接接触到安装在中部位置的电气元件。从实际使用的角度出发，这种钣金壳体相比塑料材质的电气盒，抗冲击性能更强，在有金属碎屑飞溅的机加工现场使用时，

　　不会因为碎屑撞击出现壳体开裂的问题，同时钣金材质的电磁屏蔽性能更好，能够减少外部电磁信号对内部传感器传输信号的干扰，保证信号传输的稳定性。盒体的板材厚度选择兼顾了结构强度和整体重量，不会因为板材过薄导致安装后出现共振异响，也不会因为板材过厚增加不必要的材料成本和整体重量。在做三维建模的时候，所有的折弯参数都匹配常规钣金加工的折弯系数，冲压孔的位置距离折弯边的距离满足钣金加工的最小工艺要求，不需要额外做特殊工艺处理就能直接下料加工，减少生产过程中的工艺难度和加工成本，压筋的深度也控制在板材延展率允许的范围内，避免冲压过程中出现板材开裂的问题。
