轻量化多孔辐板式参数化圆柱齿轮

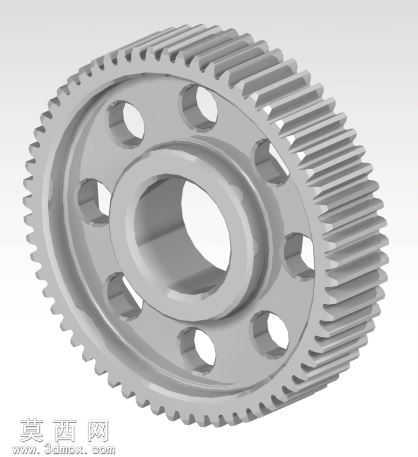

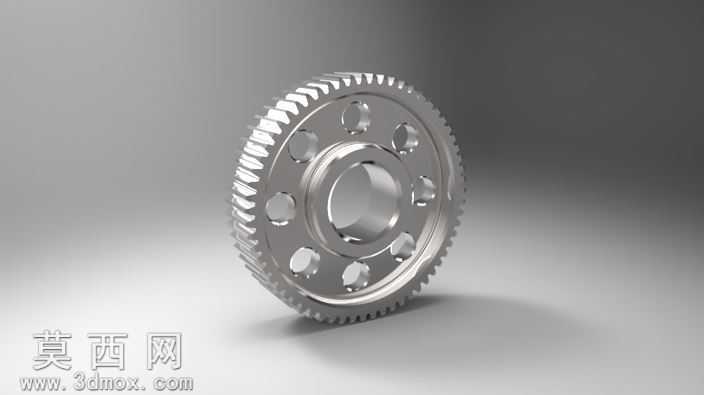

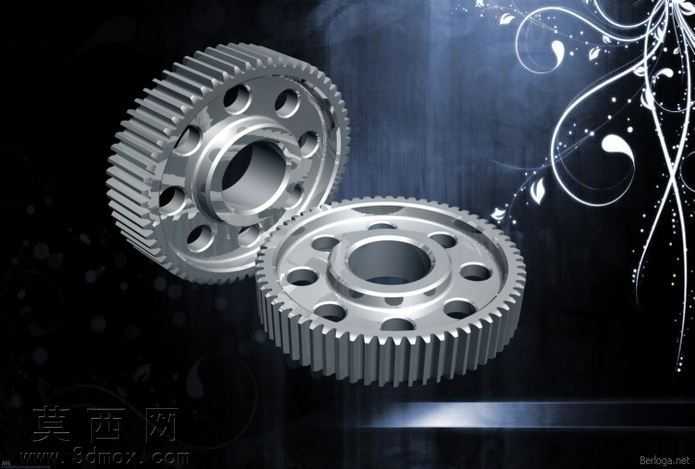

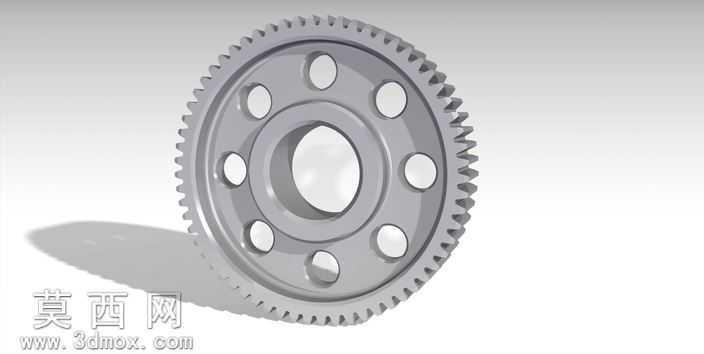

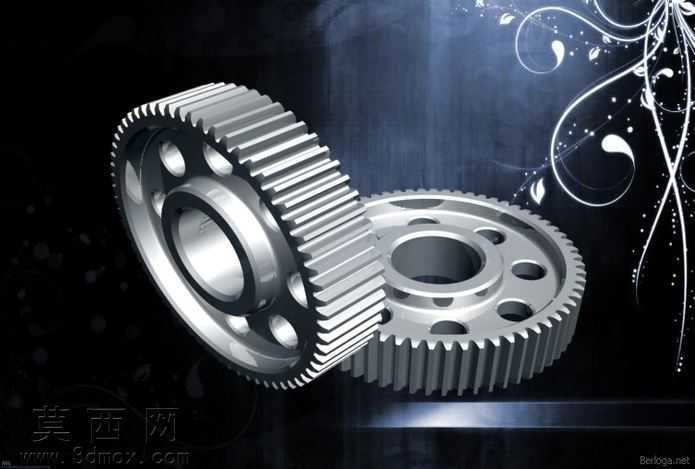

本作品为参数化设计的圆柱斜齿轮三维模型，建模阶段采用主流三维机械设计软件完成全流程构建，首先通过参数化草图绘制齿轮的基准齿形轮廓，将齿数、模数、压力角、齿宽、辐板开孔尺寸、轮毂孔径等核心设计尺寸设置为可驱动参数，修改对应参数即可快速生成不同规格的同结构齿轮，大幅提升同系列传动件的设计效率。模型的齿形部分严格按照渐开线齿廓生成逻辑构建，保证齿面啮合曲面的精度，齿向采用斜齿设计优化传动平稳性，降低啮合过程中的冲击与噪音。结构设计上采用多孔辐板式轻量化构型，在辐板区域均匀开设8个圆形减重孔，在保证轮体整体结构强度、满足传动扭矩承载要求的前提下，有效降低齿轮自身重量，减少传动系统的转动惯量，提升传动响应速度。轮毂部分设计有阶梯式安装定位孔，可适配对应规格的传动轴安装定位，轮缘与辐板、轮毂之间设置合理的过渡圆角，避免应力集中问题，提升零件的结构可靠性。材质渲染阶段采用金属哑光钢材材质，还原工业齿轮的真实金属质感，对齿面、辐板表面、轮毂安装面分别设置对应的粗糙度表现，齿面呈现精加工后的细腻金属光泽，辐板与轮毂部分呈现常规机加工后的哑光金属质感，渲染光影设置柔和，清晰展现齿轮的整体结构、齿形细节、减重孔布局与各部分的衔接过渡结构。整个模型的结构设计符合机械传动零件的设计规范，参数化的设计逻辑可适配不同传动场景的设计需求，可用于机械传动系统的装配验证、运动仿真、工程出图等设计环节，也可作为机械设计教学中齿轮结构设计、参数化建模的参考案例，帮助设计者理解齿轮的结构组成与参数化设计的实现逻辑，掌握传动零件轻量化设计的基本思路。
