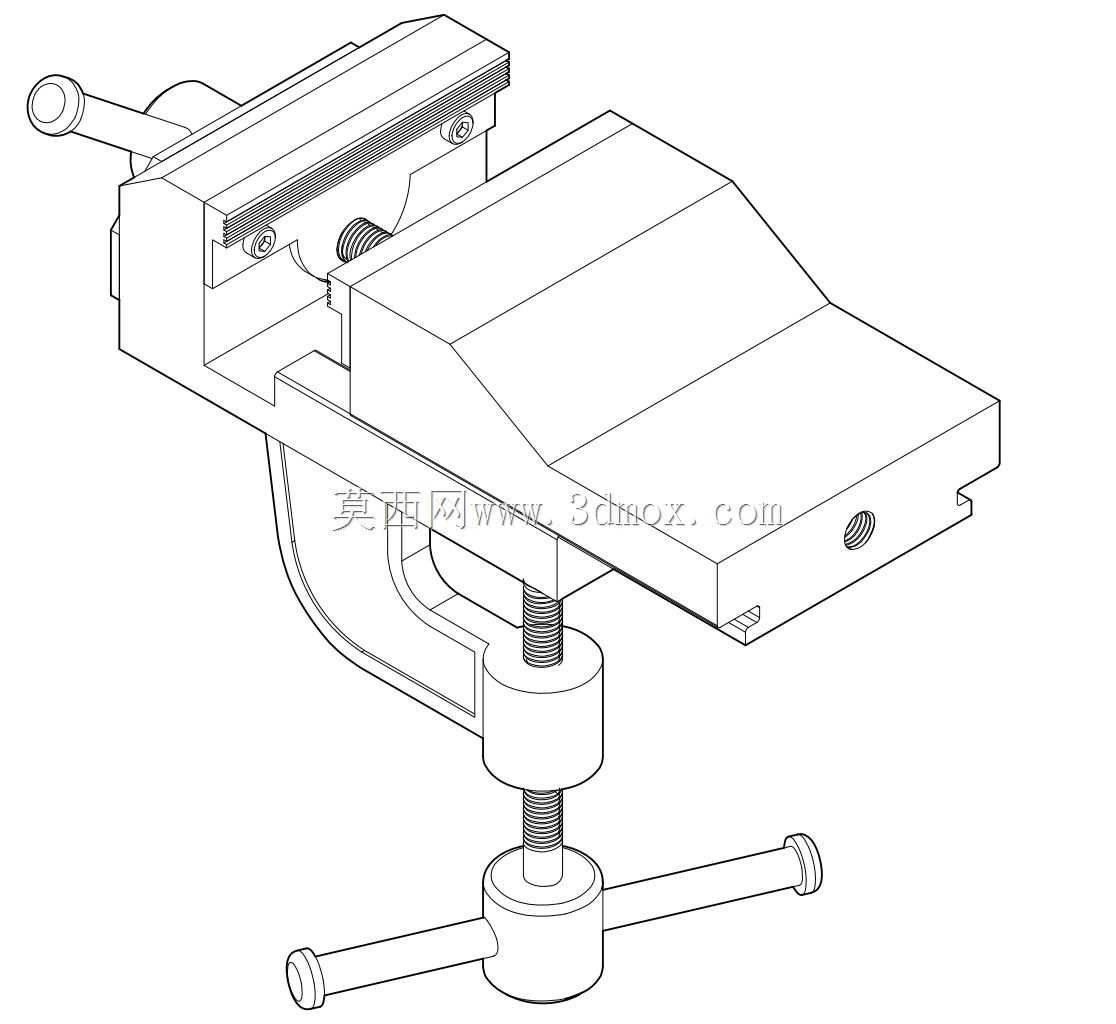

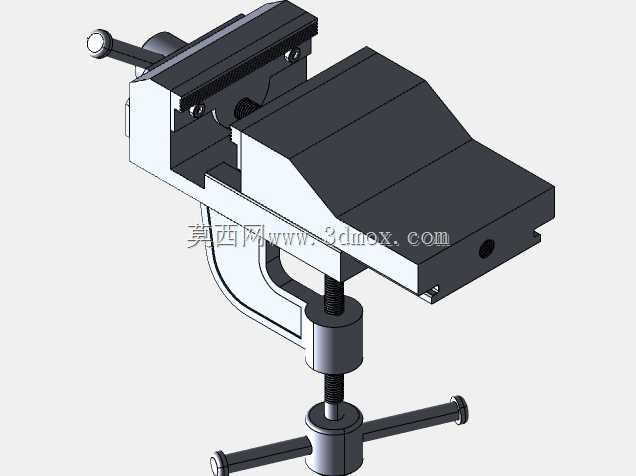

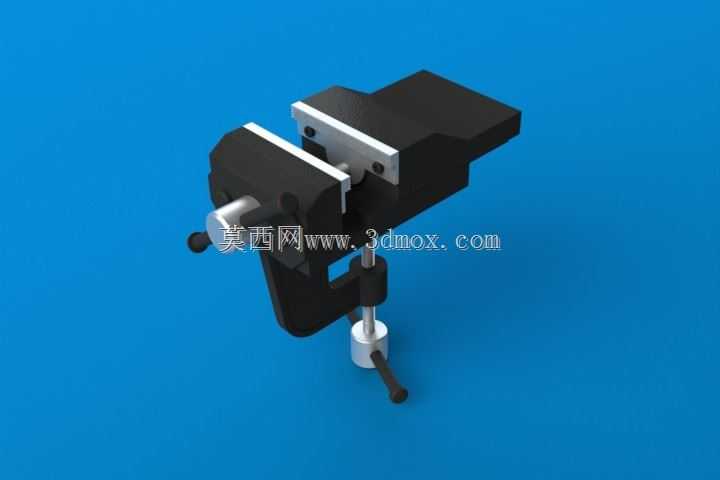

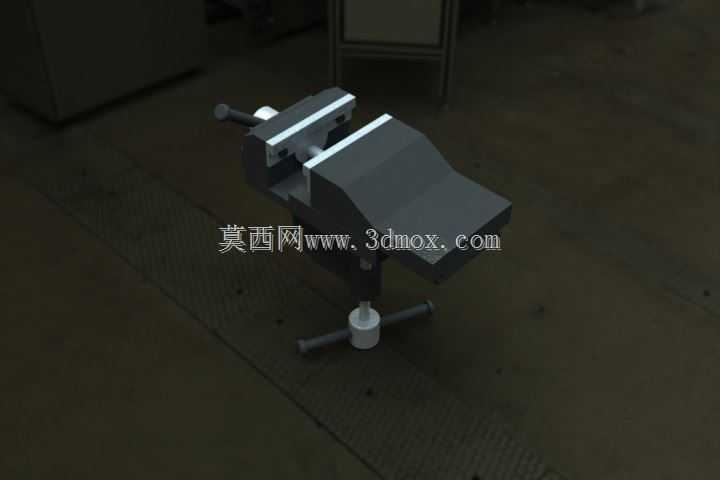

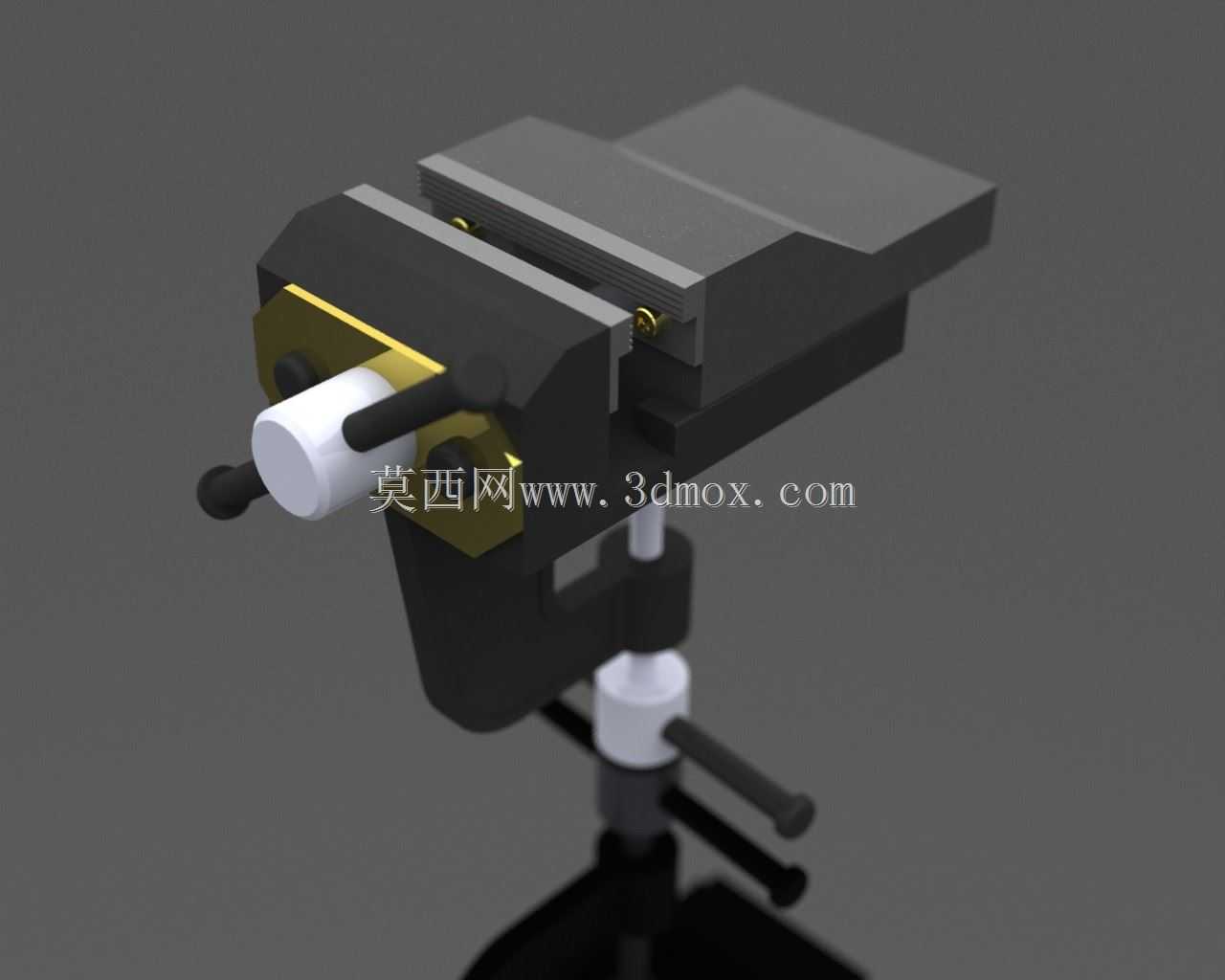

可旋转式机加工台虎钳结构设计

这款台虎钳是机械加工车间、钳工工位最常用的通用装夹工装，日常承担小型工件的铣削、锉削、钻孔、攻丝、装配调校等工序的工件固定作业，相比固定式台钳，其底座增加了旋转锁紧结构，可根据加工操作的角度需求，在水平方向360度调整钳体朝向，调整到位后通过底座下方的T型螺杆与压块结构锁紧，避免加工过程中钳体偏移。整体结构分为固定钳身、活动钳身、夹紧丝杠、螺母副、固定钳口、活动钳口、旋转底座、锁紧机构几个核心部分，钳身主体采用铸铁材质，具备足够的刚性与减震性能，可承受加工过程中的敲击、切削力载荷，钳口部分采用可更换的钢制钳口板，表面加工有交叉网纹，增大装夹摩擦力，避免工件受力打滑，同时钳口板磨损后可单独拆卸更换，降低工装维护成本。设计过程中优先考虑装夹稳定性与操作便利性，夹紧丝杠采用梯形螺纹传动，具备自锁特性，装夹工件后不会因切削振动出现松脱，丝杠端部配置转动手柄，操作时可通过杠杆力放大夹紧力，无需额外工具即可完成大夹紧力的锁紧动作。旋转底座的安装面预留了螺栓过孔，可直接固定在钳工工作台、机床辅助工作台的台面上，安装边界需预留至少手柄转动的操作空间，钳身最大开口尺寸适配常规小型零件的装夹需求，活动钳身的导轨面与固定钳身采用滑动配合，配合间隙经过合理设计，既保证活动钳身移动顺畅无卡滞，又避免间隙过大导致装夹时工件上翘。在实际应用场景中，这类台虎钳不仅用于常规金加工工序，也可在设备维修、小型零件装配、样品打样环节使用，针对铝件、铜件等软质材料加工时，还可在钳口处加装铜质护口，避免夹伤工件表面。整体结构无复杂异形零件，所有传动部件均为机械加工常用标准结构，建模过程中完整还原了各部件的装配关系、运动行程，可直接用于工装结构参考、教学演示、非标夹具改型设计的基础模型，钳身的加强筋结构、丝杠的支撑位设计都经过实际工况验证，能满足常规车间作业的载荷需求，不会出现受力变形、断裂等失效问题。
