罗盘分隔式两用绘图圆规结构设计

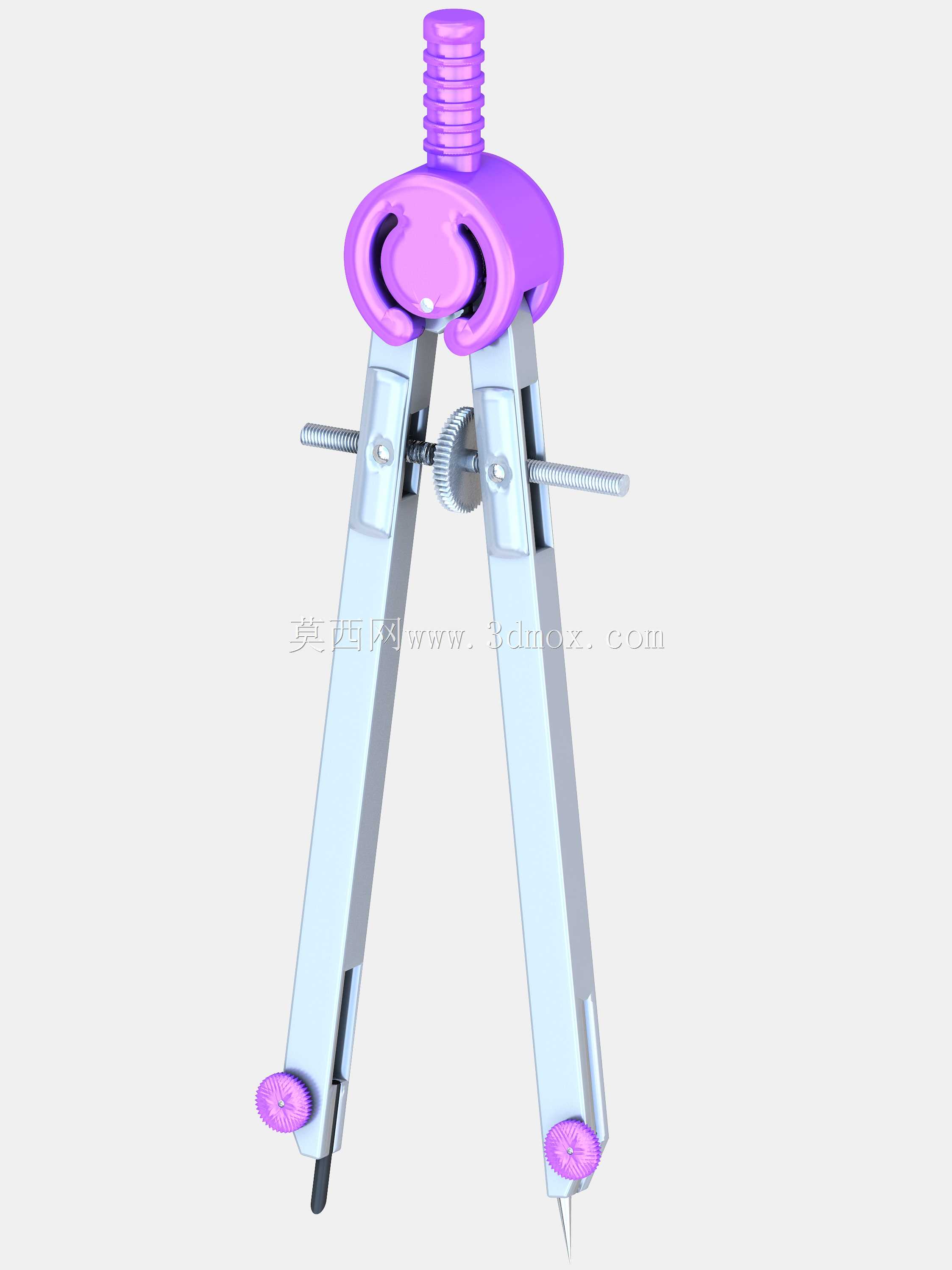

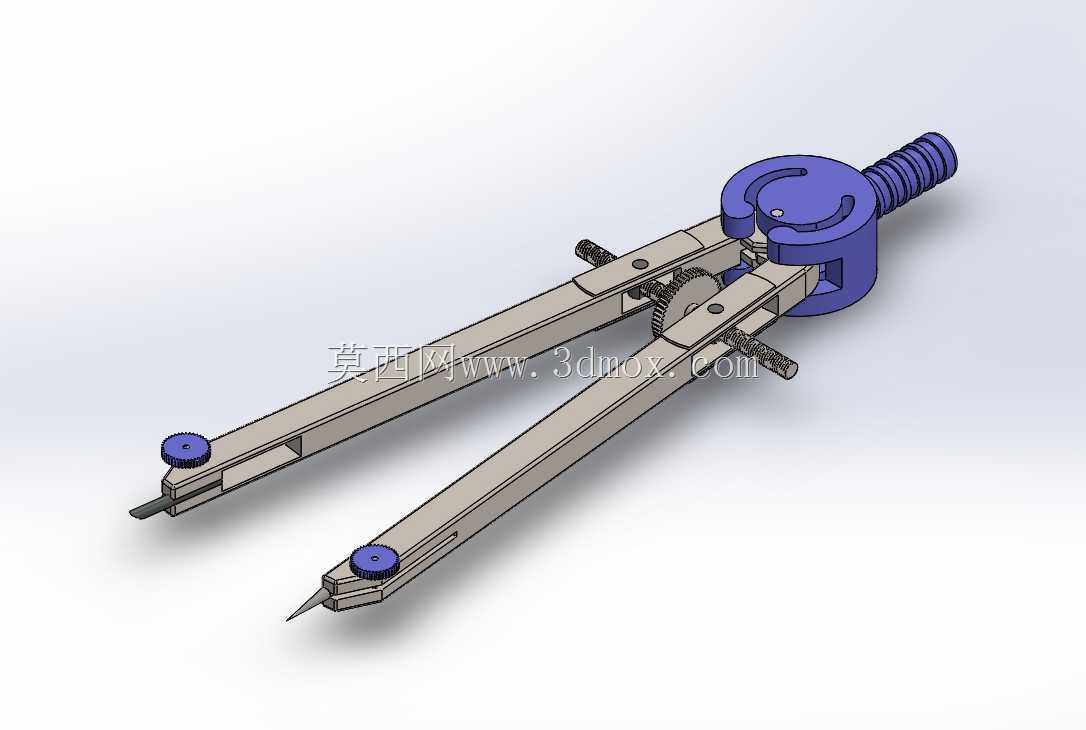

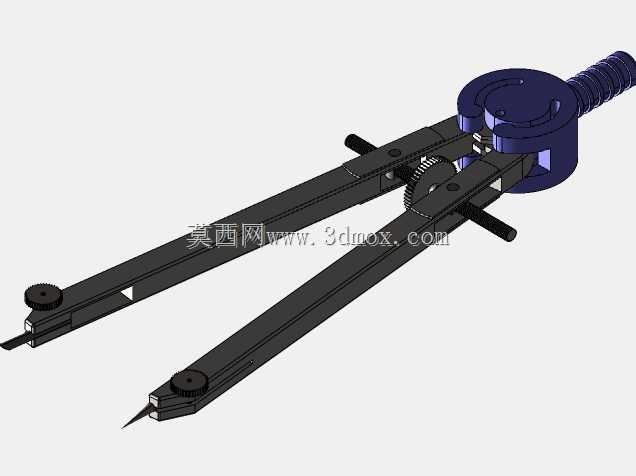

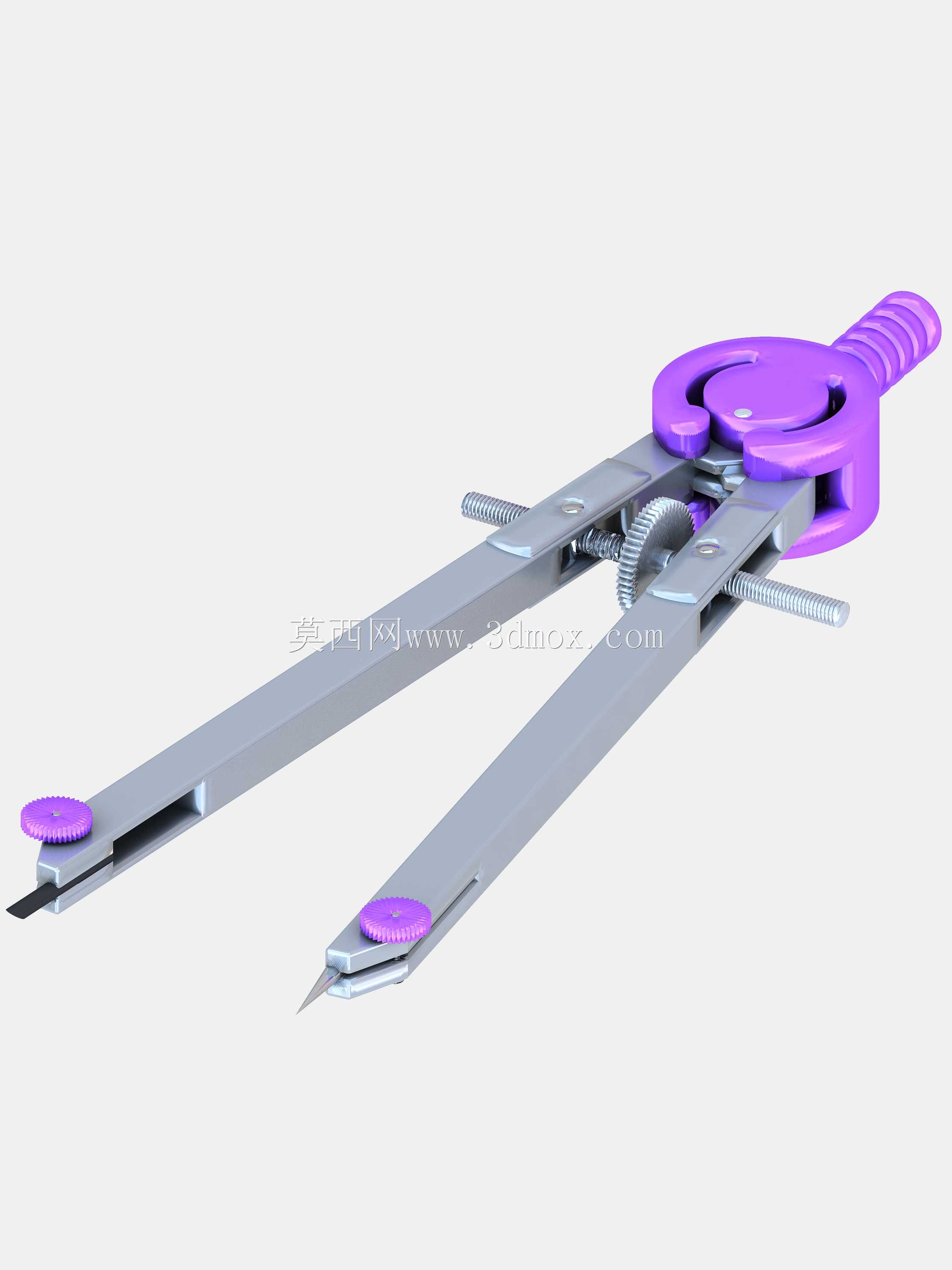

这款两用绘图工具整合了传统圆规与分规的核心功能，主要面向机械制图、工程绘图、手工放样、精密划线等作业场景，既可以完成不同半径规格的圆弧、圆周绘制作业，也可独立作为分规完成线段量取、等分分割、表面轻划标记、点位间距校准等操作，覆盖了从学生手工绘图、工程人员现场放样到精密加工前划线标记的多场景使用需求。在功能设计上，这款工具采用了顶部旋钮式调节结构，替代传统圆规的顶部铰接松脱结构，通过螺杆传动配合中部的齿轮同步限位结构，实现两个支脚的同步对称开合，调节时无需反复比对两侧支脚的张开角度，转动顶部旋钮即可精准控制两支脚的间距，调节完成后可通过支脚上的锁紧旋钮固定张开角度，避免绘图或量取过程中支脚移位导致的尺寸偏差。两个支脚末端采用可替换式接头设计，其中一个支脚可换装铅笔芯头或鸭嘴笔头，用于绘制不同粗细的图线，换装钢针尖头即可切换为分规模式，两支脚的固定钢针可分别作为圆心定位点与量取/划线触点，针尖做了钝化磨圆处理，既保证划线、定位的精度，也避免使用过程中扎伤操作人员或划破图纸下层衬垫。在设计思路上，这款工具优先考虑了长期使用的结构稳定性与操作便利性，摒弃了传统铰接圆规容易松旷、调节精度差的缺陷，中部的齿轮啮合结构保证两个支脚的开合角度始终对称，不会出现单侧支脚偏移导致的半径误差，支脚采用轻量化高强度合金材质制作，整体重量控制在手持操作无负担的区间，表面做了防滑哑光处理，长时间握持操作不易打滑。支脚末端的固定旋钮采用滚花设计，无需辅助工具即可徒手更换笔头或锁紧支脚位置，顶部的调节旋钮做了加长螺纹处理，微调时可以实现0.5毫米级的间距控制，满足精密绘图的尺寸精度要求。在外形尺寸与使用边界上，这款工具完全收拢时整体长度适配常规文具盒、绘图工具包的收纳尺寸，最大张开半径可覆盖常规A0幅面图纸的大圆绘制需求，最小收拢状态可完成毫米级小半径圆弧绘制，使用过程中无需额外搭配辅助接长杆即可覆盖绝大多数手工绘图、现场划线的尺寸范围，支脚的开合行程做了机械限位，避免过度张开导致的齿轮脱啮、结构损坏，整体结构无易损小零件，日常使用仅需定期清洁螺杆与齿轮啮合处的纸屑、灰尘即可保证调节顺畅，可适应绘图室、加工车间现场、户外勘测放样等不同环境的使用需求，无需特殊维护即可长期保持稳定的操作精度。
