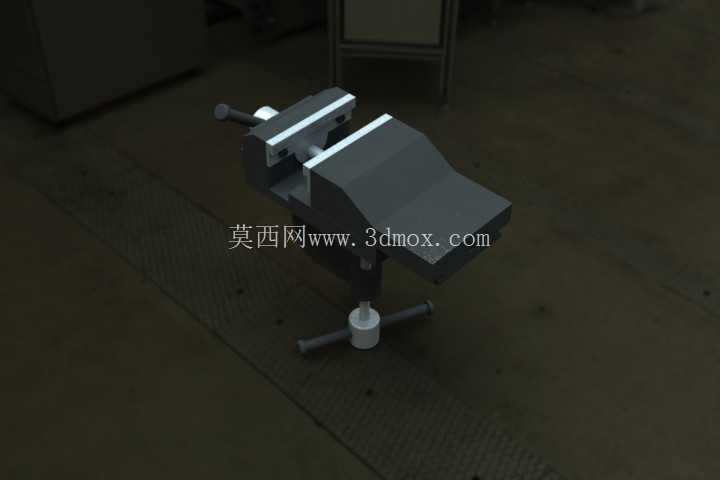

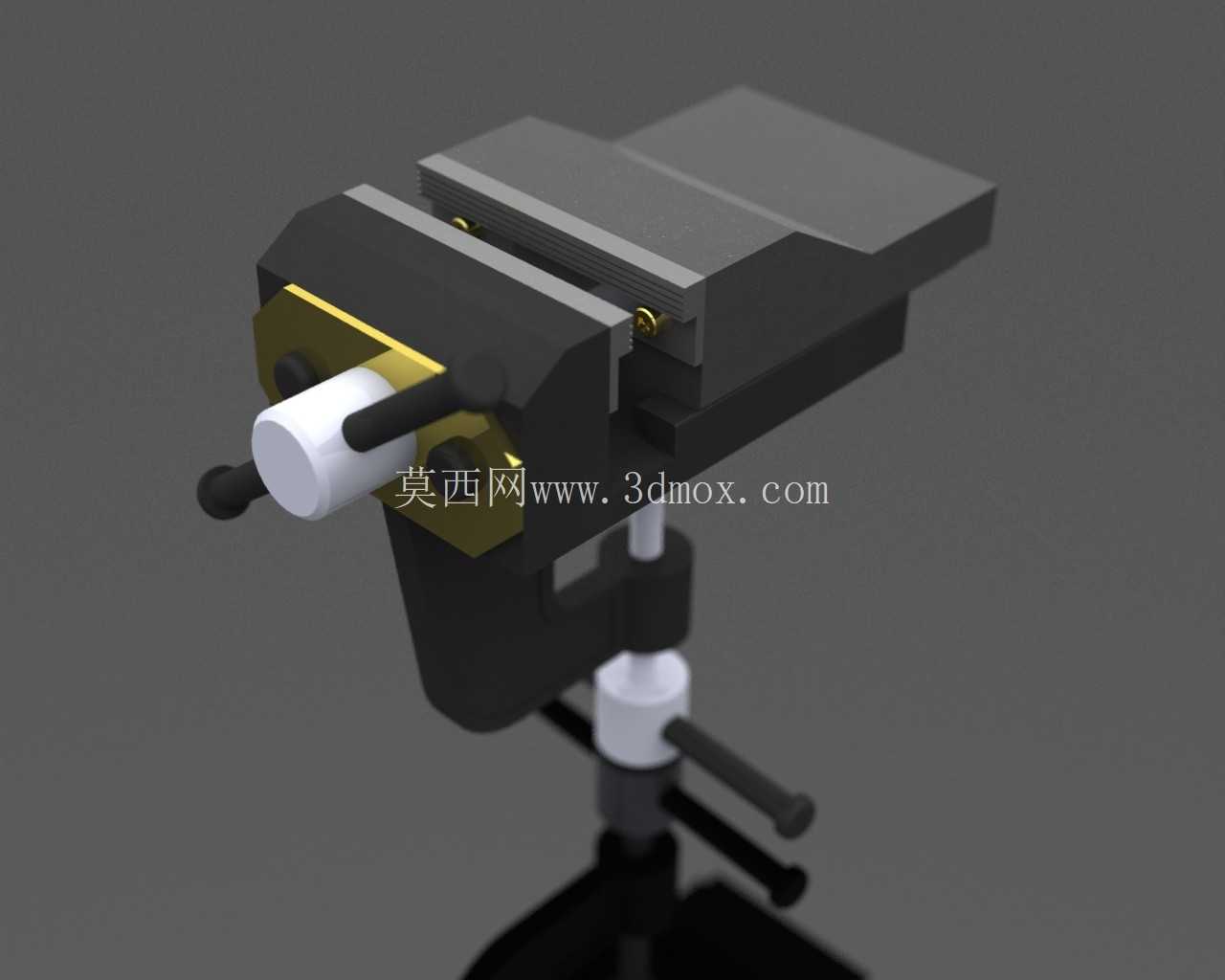

可旋转夹持式台虎钳工装夹具结构

　　在常规金工加工场景里，台虎钳是钳工工位、小型机加工工位上不可或缺的基础夹持工装，这套可旋转结构的台虎钳，针对传统固定式台虎钳夹持角度调整不便的痛点做了结构优化，适配锉削、小型零件钻孔、攻丝、打磨去毛刺等多类手动加工作业的夹持需求。从结构设计逻辑来看，主体采用铸铁材质打造钳身底座与固定钳体，这类材质具备足够的刚性与减震性能，能承受锉削、敲击过程中产生的交变载荷，避免夹持过程中钳身出现形变导致工件移位；活动钳口的夹持块采用铝制材质，一方面铝材质硬度低于多数常见金属加工件，能在夹持过程中避免工件表面被夹伤压痕，另一方面铝制钳口块磨损后更换成本更低，日常维护便捷度更高。

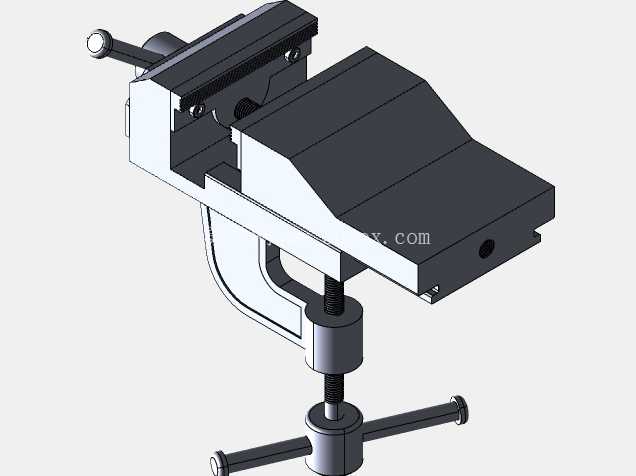

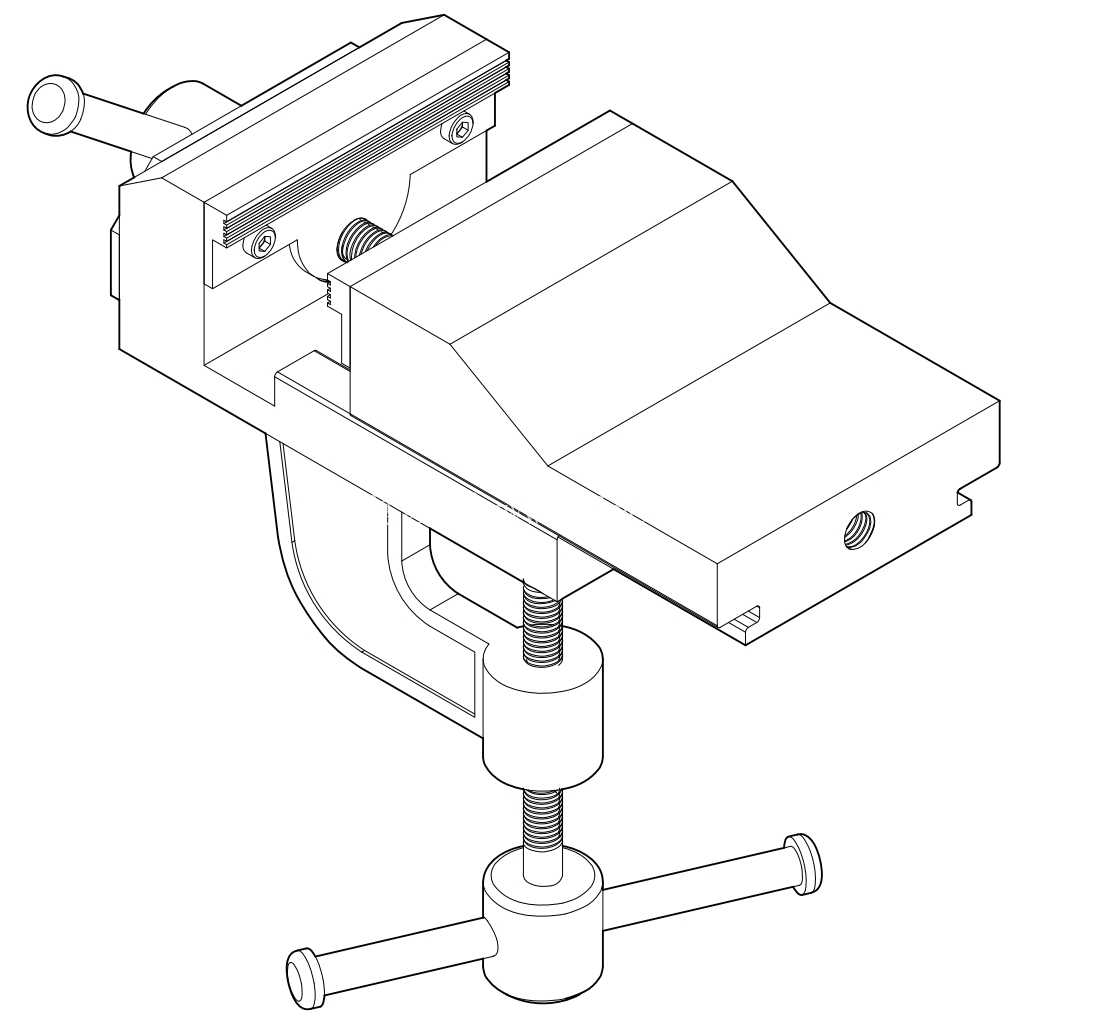

　　整套台虎钳的夹持进给依靠梯形丝杠副实现，梯形螺纹具备自锁特性，当夹持力达到作业需求后停止转动摇臂，丝杠不会因为加工过程中的振动出现回松，能持续保持稳定的夹持力，丝杠与活动钳体的连接部位采用间隙配合的销轴结构，能在钳口开合过程中自动补偿同轴度误差，避免出现卡滞、别劲的情况。底部的旋转支撑结构是这套台虎钳区别于普通固定式台虎钳的核心设计，支撑立柱采用两段式螺纹锁紧结构，松开下部的T型摇臂后，上部钳身可以围绕立柱轴线做360度水平旋转，调整到合适作业角度后，转动T型摇臂通过螺纹副拉紧上下支撑座，依靠结合面的摩擦力实现角度锁止，不需要重新拆装台虎钳就能调整工件的朝向，能大幅降低钳工反复调整工件装夹位置的频次。

　　钳身与底座的连接部位设置了加厚的支撑筋，从固定钳体底部延伸到旋转座上沿，在承受较大敲击力或者侧向锉削力的时候，筋板能分散应力，避免钳身根部出现应力断裂。从安装边界来看，这套台虎钳的底座预留了两个贯通的安装孔，适配常规钳工工作台的T型槽安装尺寸，可以通过T型螺栓直接固定在工作台台面上，不需要额外做安装转接板；钳口最大开合距离覆盖常规小型五金零件、机加工毛坯件的夹持尺寸，钳口面上加工有交叉的防滑齿纹，加持表面粗糙的毛坯件时能增大摩擦力，避免工件在锉削受力时出现滑动。在实际作业场景中，这类台虎钳除了常规的金属零件锉削修配，还可以配合软钳口使用，加持薄壁管件、塑料件、已加工完成的精密零件，只需要在钢制钳口上加装铜制或者铝制软钳口垫，就能避免夹伤零件的已加工表面；当需要对工件侧面进行钻孔、攻丝作业时，不需要将工件从钳口拆下，只需要松开底部的旋转锁紧结构，转动钳身到合适的加工角度再锁紧，就能让加工位置正对作业人员，减少作业过程中的侧身操作，降低长时间作业的疲劳感。

　　设计过程中针对丝杠的行程做了合理限位，在活动钳体移动到最大开合位置时，丝杠不会从螺母中脱出，避免日常使用过程中因为过度张开导致零件脱落丢失；钳身的排屑空间做了开放式设计，锉削产生的金属碎屑、加工残留的铁屑可以直接从钳身下方的空隙掉落，不会堆积在丝杠传动部位导致进给卡滞，日常维护只需要定期在丝杠螺纹部位涂抹润滑脂，就能保证长时间使用的顺畅度。摇臂的长度经过力学优化，转动摇臂夹紧工件时，不需要借助加长套管就能达到足够的夹持力，同时不会因为力臂过长导致夹紧力过大损坏丝杠或者夹伤工件表面；活动钳体与固定钳体的配合导轨采用燕尾槽结构，配合间隙可以通过侧边的调节螺钉调整，长期使用出现导轨磨损后，只需要拧紧调节螺钉就能消除间隙，保证钳口的夹持平行度，避免出现夹持工件时上紧下松的情况。
