带双耳支座的多接口机械连接构件

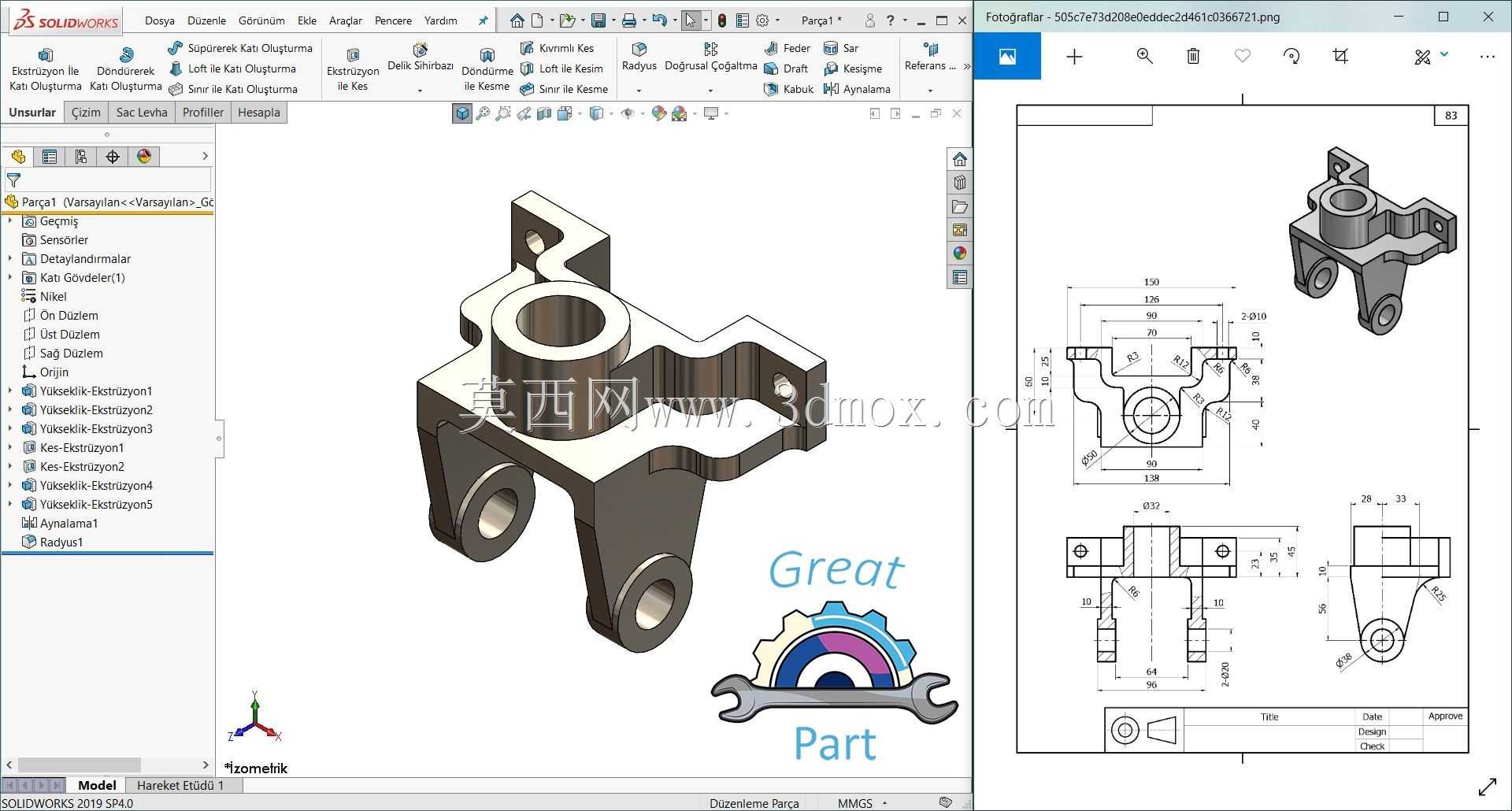

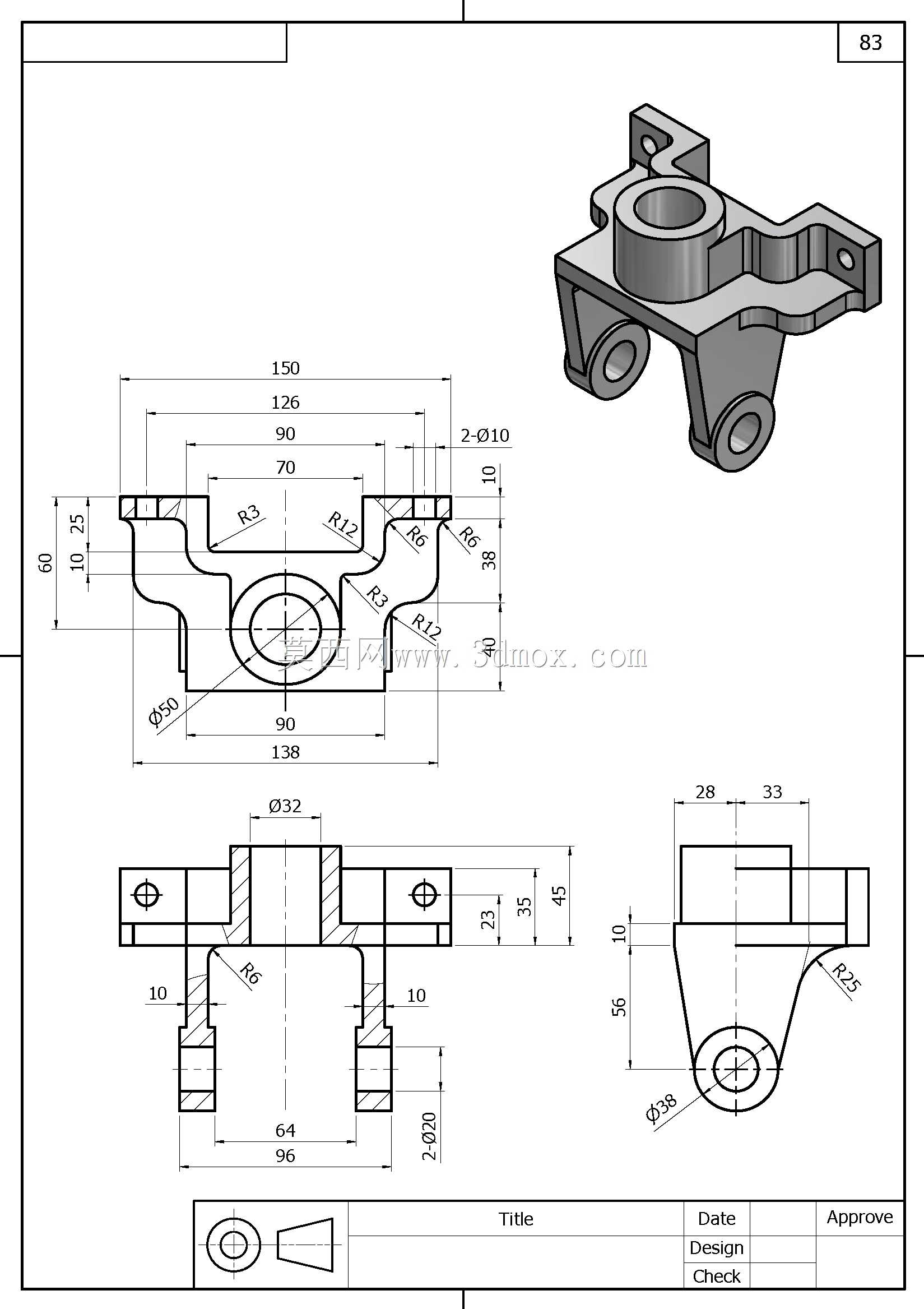

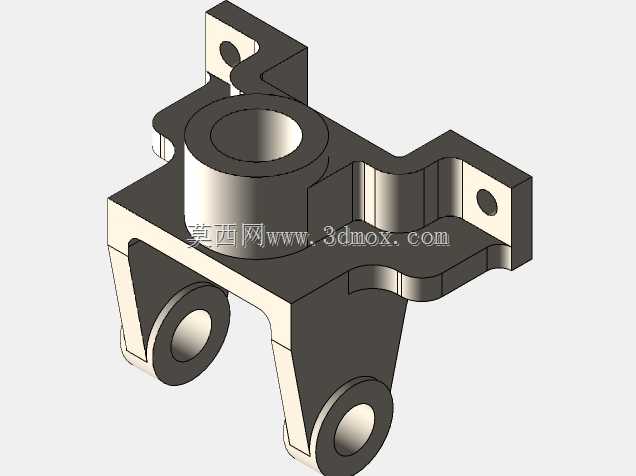

这类带双耳支座的多接口连接构件，常见于中小型液压动力单元、气动执行机构的配套安装场景，也会作为小型工装夹具的定位支撑件使用，在轻工自动化生产线、小型农用机械的操纵机构中也能见到同类结构的应用。构件主体采用一体化铸造成型后做机加工处理，核心的竖向通孔为流体通路或轴类安装孔，孔壁预留的环形槽可用于安装密封胶圈，避免工作介质渗漏或是轴件转动时出现窜动。两侧伸出的带孔耳板为铰接安装位，孔位同轴度公差控制在0.02mm以内，可配合销轴实现构件与机架、或是与执行端部件的铰接连接，铰接位预留的润滑槽可在定期维护时加注润滑脂，降低销轴转动时的磨损速率。构件侧方延伸的凸台结构为辅助安装位，凸台上的两个螺纹孔可用于固定外接管路接头或是位置检测传感器，凸台与主体衔接处做了R3的圆角过渡，避免应力集中导致构件在受交变载荷时出现断裂问题。设计阶段首先确定核心安装孔的中心高度，以此为基准排布两侧耳板的孔位间距，确保安装后构件的摆动角度不会与周边部件产生干涉，同时核算耳板的厚度与孔径的匹配关系，保证在额定载荷下耳板不会出现塑性变形。主体底部的平面为安装贴合面，平面度要求控制在0.03mm以内，安装时可配合铜垫调整安装间隙，保证构件固定后不会出现偏斜。构件的整体外形尺寸适配常规的50mm安装空间，安装时需注意两侧耳板的销轴穿入方向，避免与相邻的管路或是线路产生剐蹭，核心通孔的端面需与对接部件的端面完全贴合，防止出现泄漏或是连接松动的问题。这类构件在实际使用中可根据应用场景调整材质，常规工况下采用HT200灰铸铁即可满足强度要求，在有冲击载荷的工况下可替换为45号钢锻件，表面做发黑处理提升防锈能力。
