长型直线球轴承衬套精密结构设计

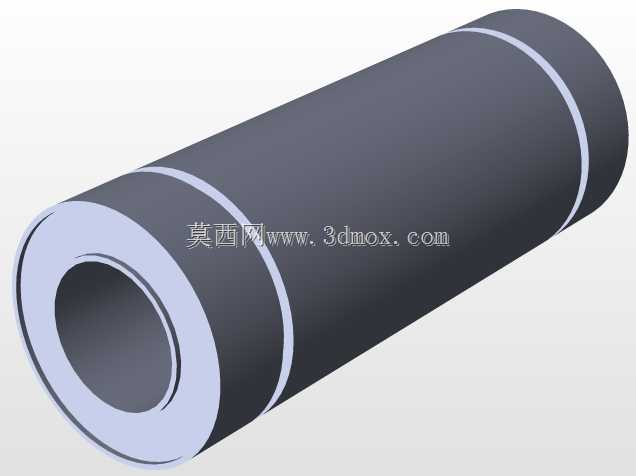

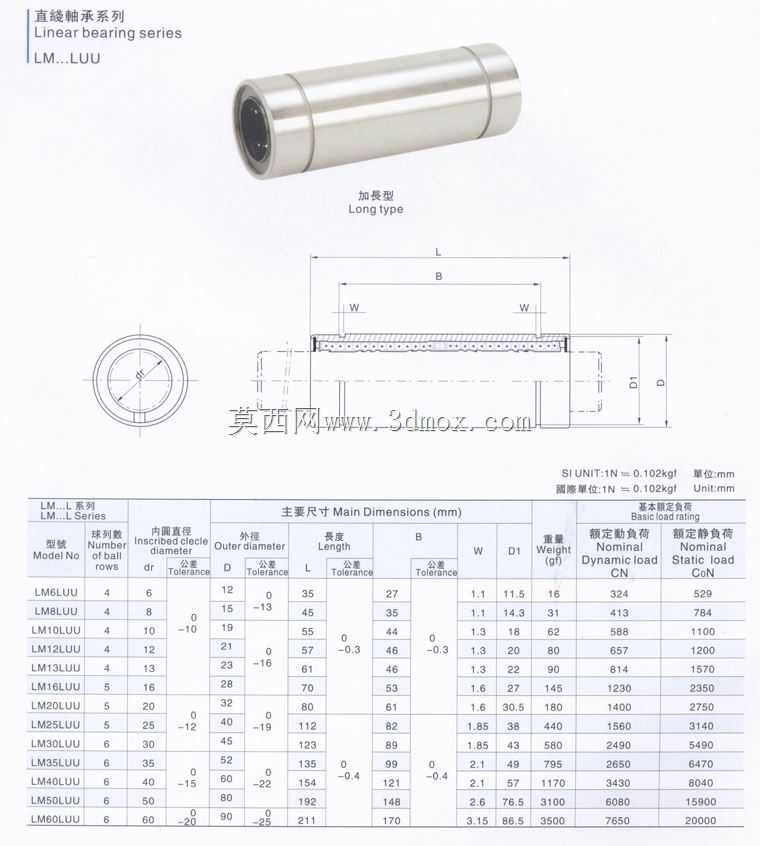

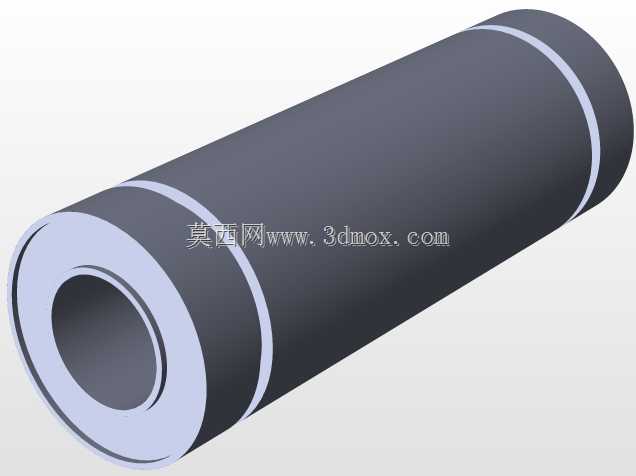

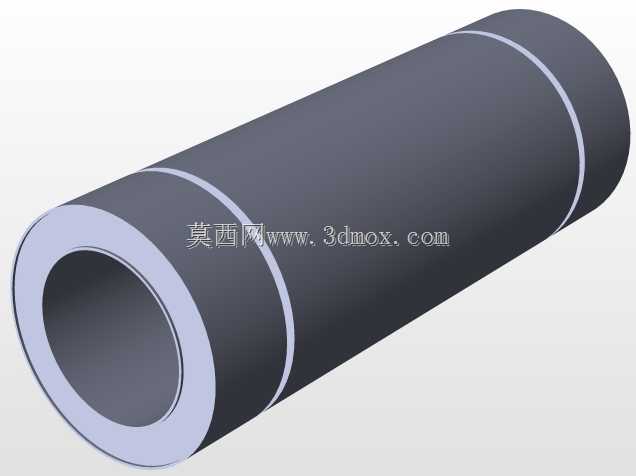

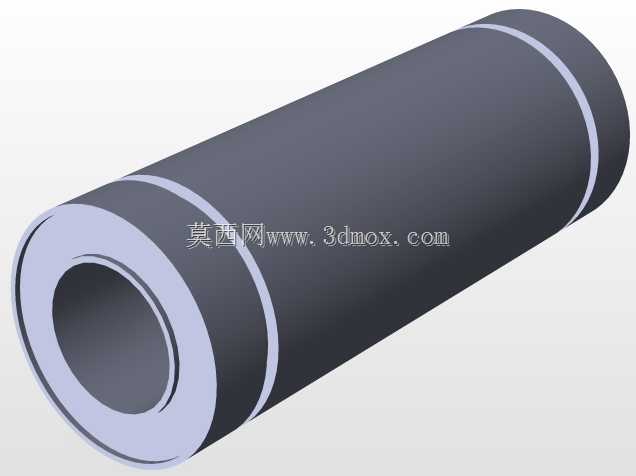

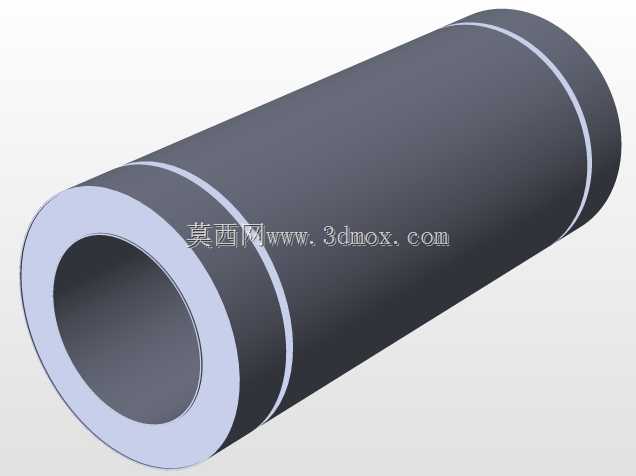

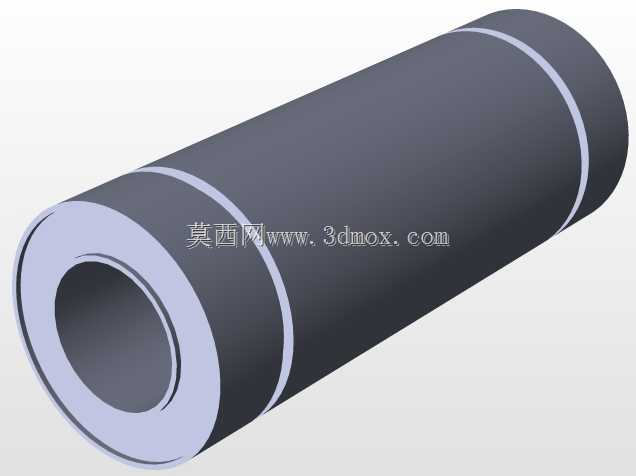

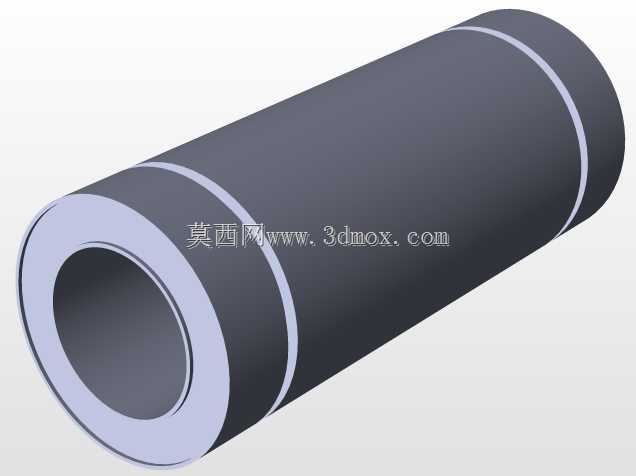

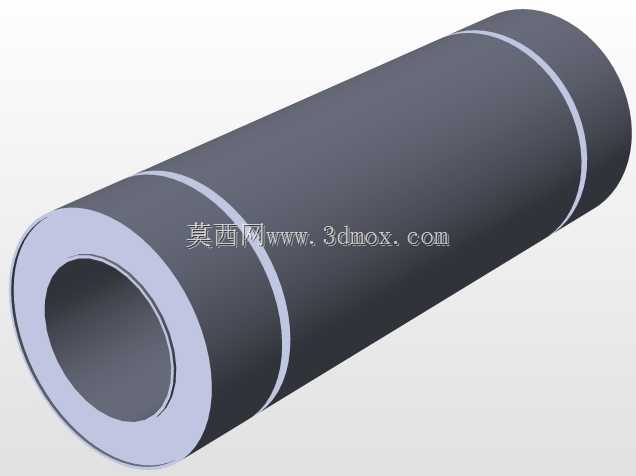

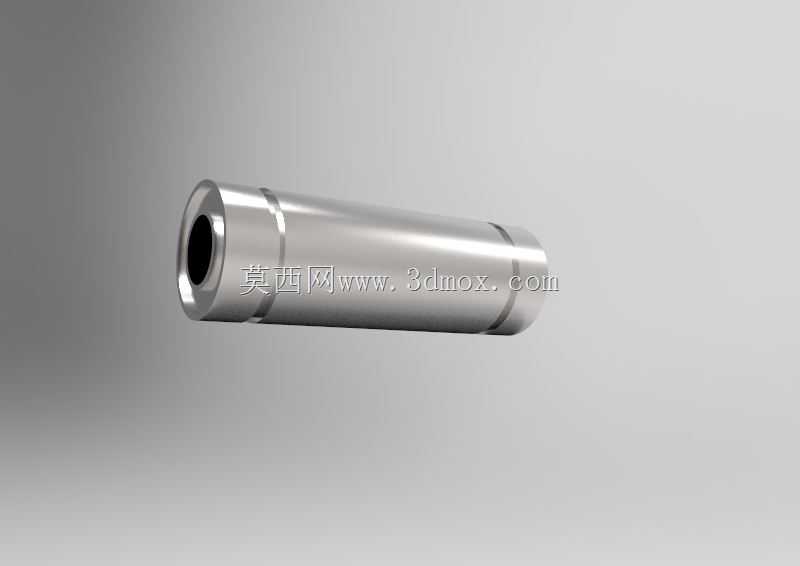

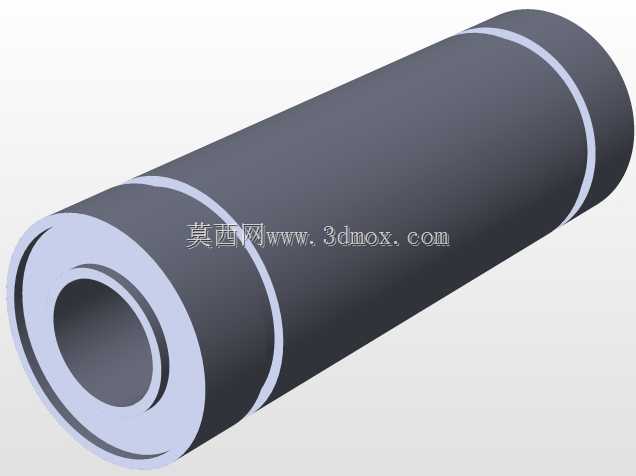

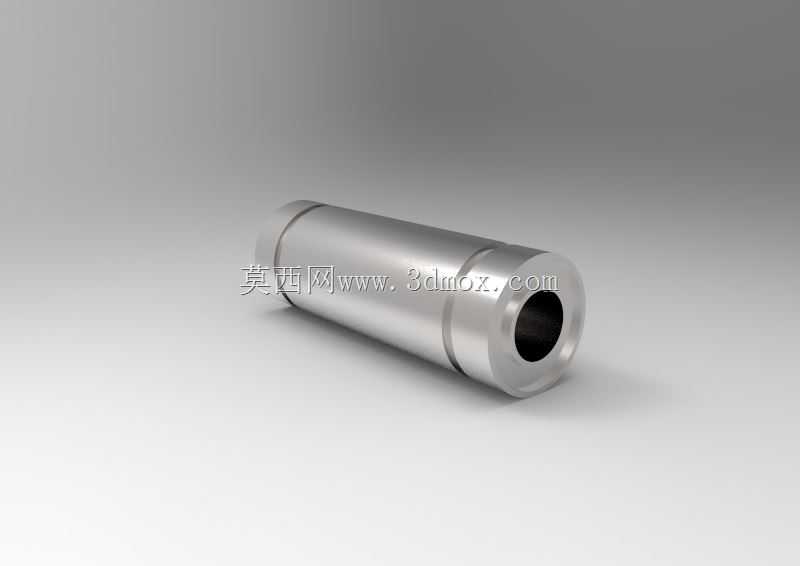

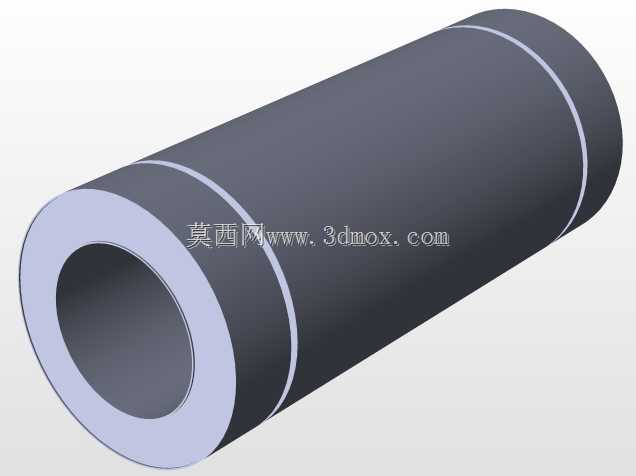

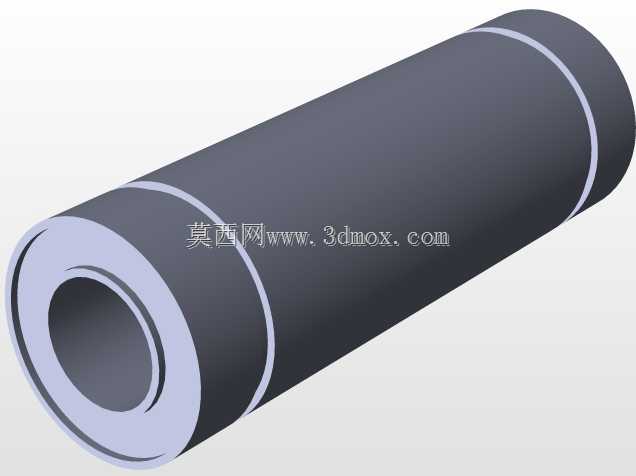

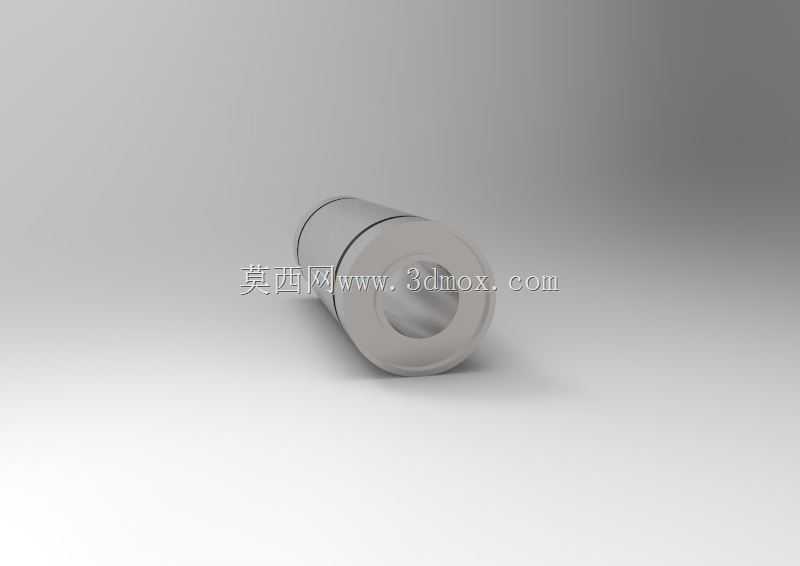

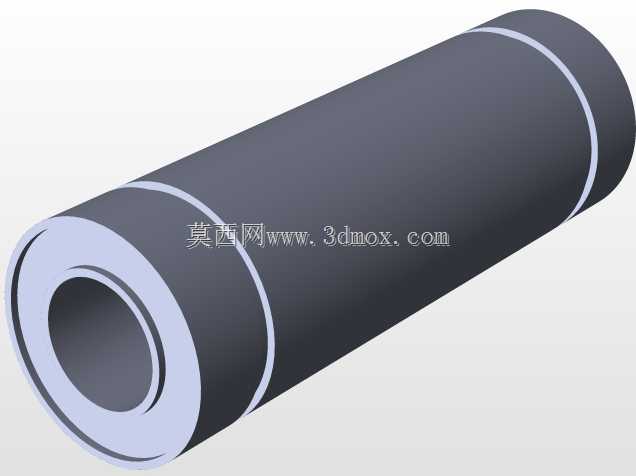

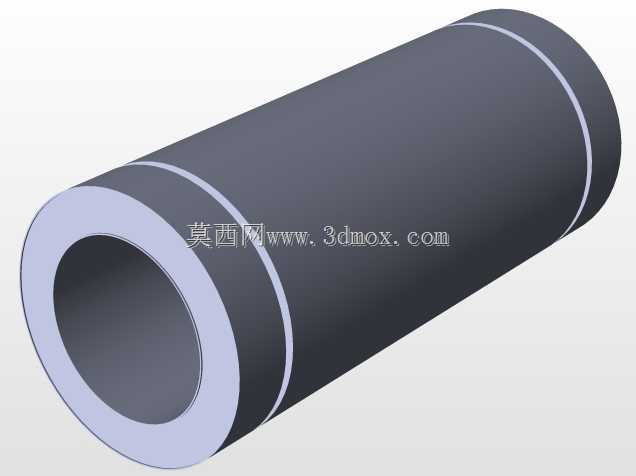

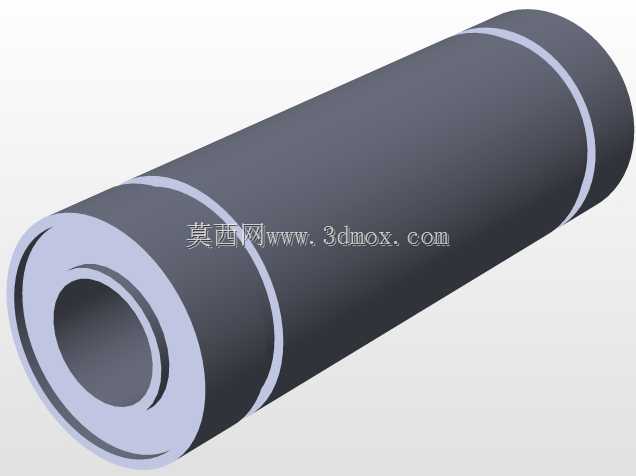

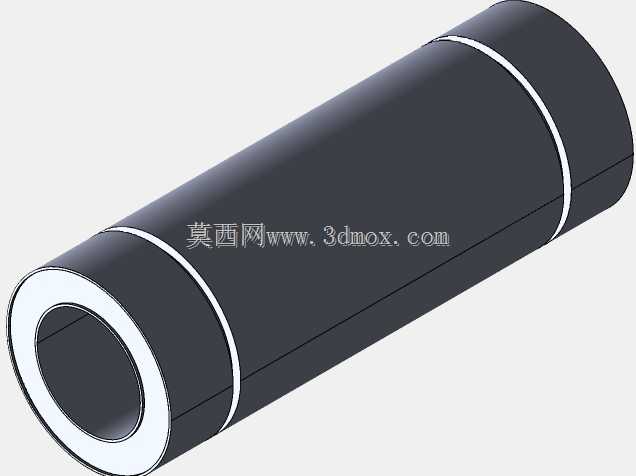

在自动化生产线的直线往复运动工位、精密检测设备的滑移导向单元、包装机械的推料执行机构中，这类长型直线球轴承衬套是承担低摩擦线性导向的核心基础部件。不同于短型直线轴承的短行程适配特性，加长结构的衬套能够为运动轴提供更长的支撑接触区间，大幅降低悬臂负载下的轴系偏摆量，尤其适合行程中等、负载存在径向偏载的工况场景，比如点胶设备的Z向滑移轴、小型移栽机构的水平导向轴，都能依靠这类衬套的长支撑特性保证运动精度的稳定性。从结构设计逻辑来看，衬套的内滚道采用与钢球曲率匹配的圆弧滚道成型，钢球在保持架的约束下沿滚道做循环滚动，两端的密封挡圈既可以阻挡外界粉尘、切削液进入滚道内部，也能避免内部润滑脂的快速流失，衬套的外圆柱面采用h6级公差加工，能够直接压入安装基座的H7级基准孔中，不需要额外的定位结构就能完成固定，安装边界上需要注意基座安装孔的同轴度公差控制在0.02mm以内，避免压装后衬套滚道变形导致钢球卡滞。衬套的整体外形为等直径圆柱结构，两端设计有便于压装的导入倒角，倒角角度控制在15°到20°之间，既可以避免压装时刮伤基座孔壁，也能引导钢球保持架顺利进入安装位不会出现错位。实际选型应用中，需要根据配套光轴的直径匹配对应规格的衬套，同时核算动态负载下的额定寿命，长型结构相比同内径的标准型衬套，额定动负载能提升40%左右，能够承受更高的往复运动频率，在频繁启停的直线运动工况下，不会因为局部应力集中出现早期点蚀失效。建模过程中需要重点关注滚道的曲率半径与钢球直径的匹配关系，通常滚道曲率半径取钢球直径的52%到54%，这个区间内钢球与滚道的接触应力处于合理范围，既不会因为接触面积过小导致应力过高，也不会因为接触面积过大增大摩擦阻力。保持架的窗口尺寸需要根据钢球直径设计合理的间隙，保证钢球能够灵活转动同时不会从窗口脱落，两端的密封槽尺寸要与密封圈的截面尺寸匹配，保证密封唇口与光轴表面的接触压力适中，不会增大运动阻力同时能实现有效密封。这类衬套在安装时不允许直接敲击衬套端面，需要使用专用压套工具均匀施压，将衬套缓慢压入基座孔内，压装到位后需要穿入配套光轴测试运动顺滑度，确保没有卡滞、顿挫的情况，若出现运动阻力过大的问题，需要检查安装孔的同轴度以及衬套是否存在压装变形。
