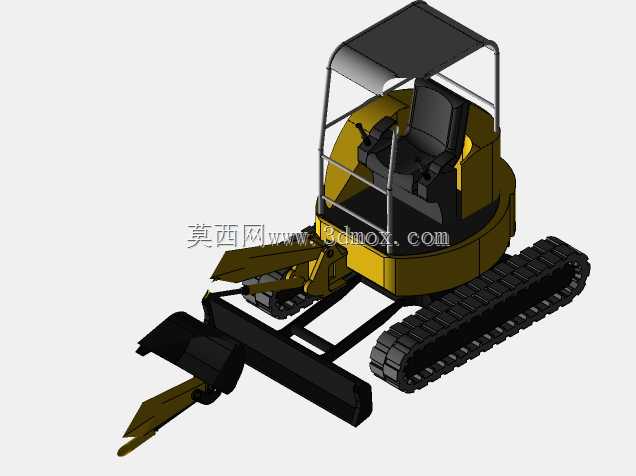

黄色迷你履带式小型挖掘机结构设计

这款迷你履带挖掘机的设计，首先锚定的是狭小空间作业的核心需求，城市老旧小区管网改造、室内拆除作业、园林绿化苗木移栽、农田小块土地整理这些场景，大型挖掘机根本无法进入，常规小型挖机也受限于转向半径难以施展，这款设备的履带底盘宽度控制在1米级区间，整机回转半径压缩到1.5米以内，搭配敞开式防护顶棚，既满足作业时的防坠安全要求，又能降低整机高度，适配2米左右限高的地下车库、楼道入口等作业场景。从功能布局来看，整机采用尾部无尾回转设计，上部车体旋转时尾部不会超出履带边界，在贴墙作业、巷道内作业时无需反复调整站位，能有效避免尾部碰撞周边构筑物的风险。工作装置采用短动臂搭配短小臂的配置，铲斗挖掘力适配松散土方、建筑垃圾、种植土等常见作业介质，前端推土板除了常规的场地平整功能，还能在挖掘作业时作为支撑点稳定整机，降低履带接地比压带来的车体侧倾风险，推土板的下边缘做了耐磨堆焊预留位，实际使用中可根据磨损情况补焊耐磨层，延长易损件使用寿命。行走系统采用橡胶履带配置，相比钢制履带不会破坏硬化路面、铺装地面，在市政人行道、小区内部道路作业时无需额外铺设防护垫板，转场时可直接通过小型货车装载，无需专用拖车，大幅降低短途转场的成本。驾驶区域的布局充分考虑了长时间作业的人机工程，操纵杆布置在座椅两侧扶手位置，操作行程符合人体手臂自然活动范围，座椅采用减震安装结构，能过滤履带行走时传递到驾驶位的高频振动，脚踏阀的位置对应脚部自然放置角度，减少长时间操作的脚部疲劳。液压管路的排布沿着动臂、小臂的内侧走线，外部加装防护盖板，避免作业过程中飞溅的碎石、建筑垃圾磕碰液压油管，主阀组布置在车体侧部的可开启舱门内，日常保养时打开舱门即可完成压力调整、滤芯更换等操作，无需拆解上部车体的覆盖件。燃油箱、液压油箱的加注口设置在车体后侧易触及的位置，加注作业时无需攀爬车体，日常检查油位的液位计直接外露，站在地面即可完成油位确认。整机的重心经过反复校核，在铲斗满载举升到最高位置、推土板抬起的极限工况下，纵向稳定系数满足土方机械安全标准要求，侧倾角度达到行业规范阈值时会有明显的重心偏移反馈，提醒操作人员调整作业站位。上部车体的覆盖件采用冲压成型的薄钢板，拼接缝隙控制在均匀范围内，既保证外观规整，又能在内部预留足够的散热风道，让发动机、液压系统的热量能顺着风道顺利排出，避免长时间作业出现油温过高的问题。
