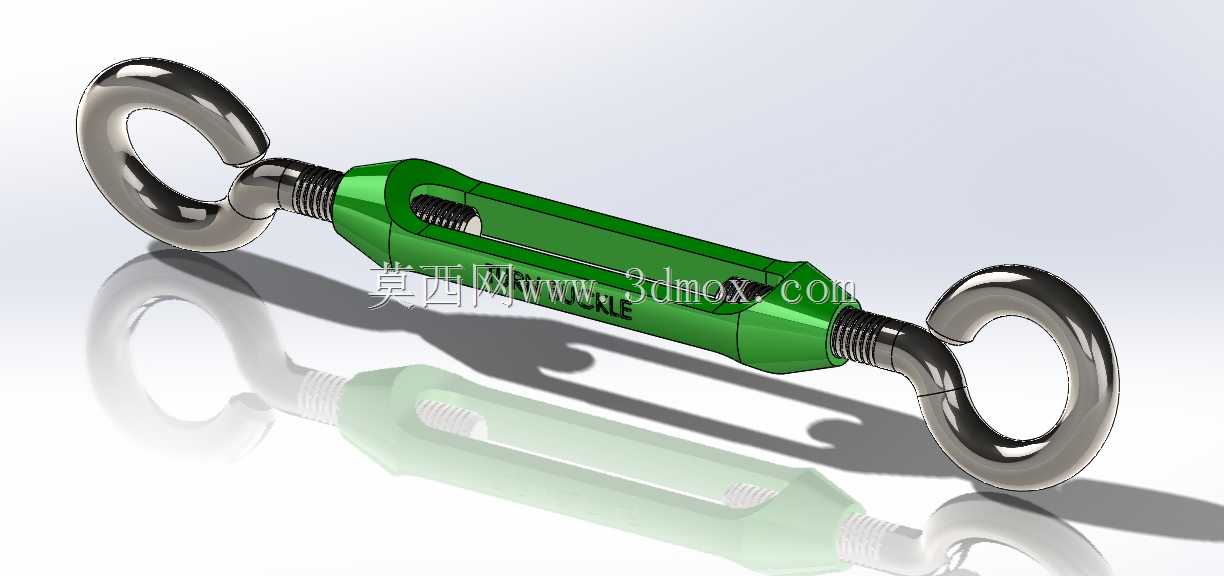

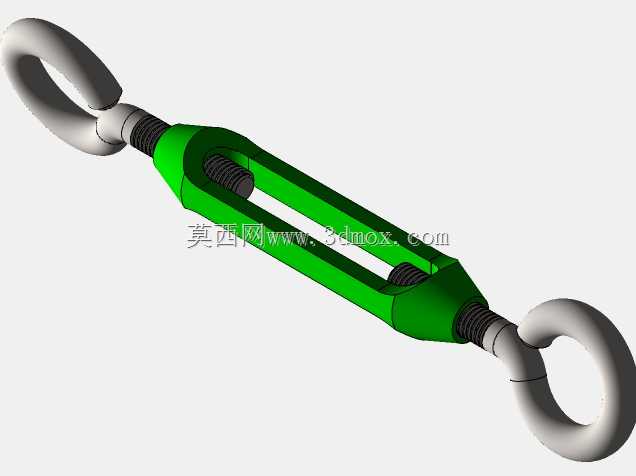

OO型开式螺旋拉紧索具花兰螺栓

在起重吊装、缆风绳架设、钢结构拉索安装、舞台桁架固定、输电线路拉线张紧这类需要调整索具张紧度的作业场景里，这类开式螺旋拉紧构件是现场施工与设备装配中极为常用的受力连接件，两端的环形吊环结构可直接与钢丝绳套环、卸扣、固定吊耳快速铰接，无需额外加工连接端，适配绝大多数常规索具的连接尺寸。从结构设计逻辑来看，该构件采用开式框型主体搭配两端反向螺纹拉杆的结构，旋转中部框架时，两端拉杆会同步向内收拢或向外伸出，以此实现两端连接点间距的连续调整，完成索具张紧度的精准控制，相比固定式拉索，可补偿安装误差、抵消长期使用后的索具蠕变伸长量，维持结构张紧力稳定。两端吊环与拉杆采用一体锻造结构，螺纹采用梯形传动螺纹，相比普通三角螺纹拥有更高的承载能力与抗磨损性能，旋转调节时的传动效率更高，不会出现受力后螺纹咬死无法调节的问题；开式的框架结构一方面降低了构件整体自重，另一方面可直观观察内部螺纹的啮合长度，施工时能直接判断拉杆旋入深度是否满足安全啮合要求，避免旋入量不足导致的受力脱开风险。从安装边界来看，该构件的最小安装长度为两端吊环孔中心距的最小收拢尺寸，最大调节行程由拉杆的螺纹有效长度决定，选型时需要提前核算安装点位的初始间距与所需张紧调节量，确保构件的调节行程覆盖实际工况的长度变化需求，同时两端吊环的内孔尺寸需要匹配所配卸扣或销轴的直径，保证铰接间隙在合理范围内，避免间隙过大导致的冲击载荷。实际使用中，这类构件常配合钢丝绳、钢丝绳卡头、卸扣组成整套张紧索具系统，在户外广告牌固定、塔式起重机缆风绳张拉、桥梁施工临时拉设、光伏支架斜拉加固等场景中广泛应用，设计建模时需要重点保证两端螺纹的同轴度，避免旋转调节时出现卡滞，同时框架的截面尺寸需要根据额定载荷做强度校核，确保受拉时框架不会出现塑性变形，吊环的过渡圆角处需要做应力释放处理，避免应力集中导致的交变载荷下断裂失效。
