十字柄手动螺丝刀结构设计模型

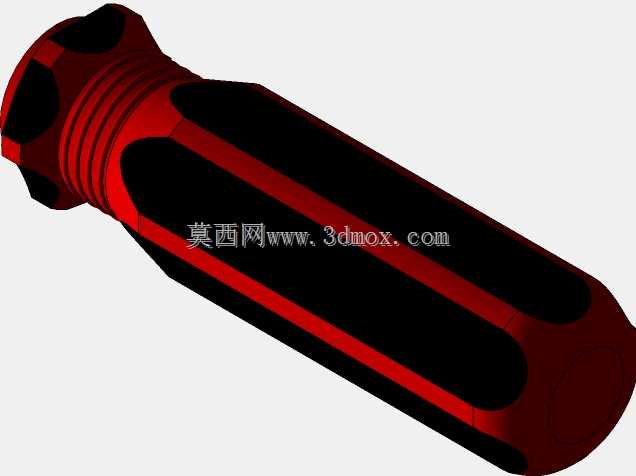

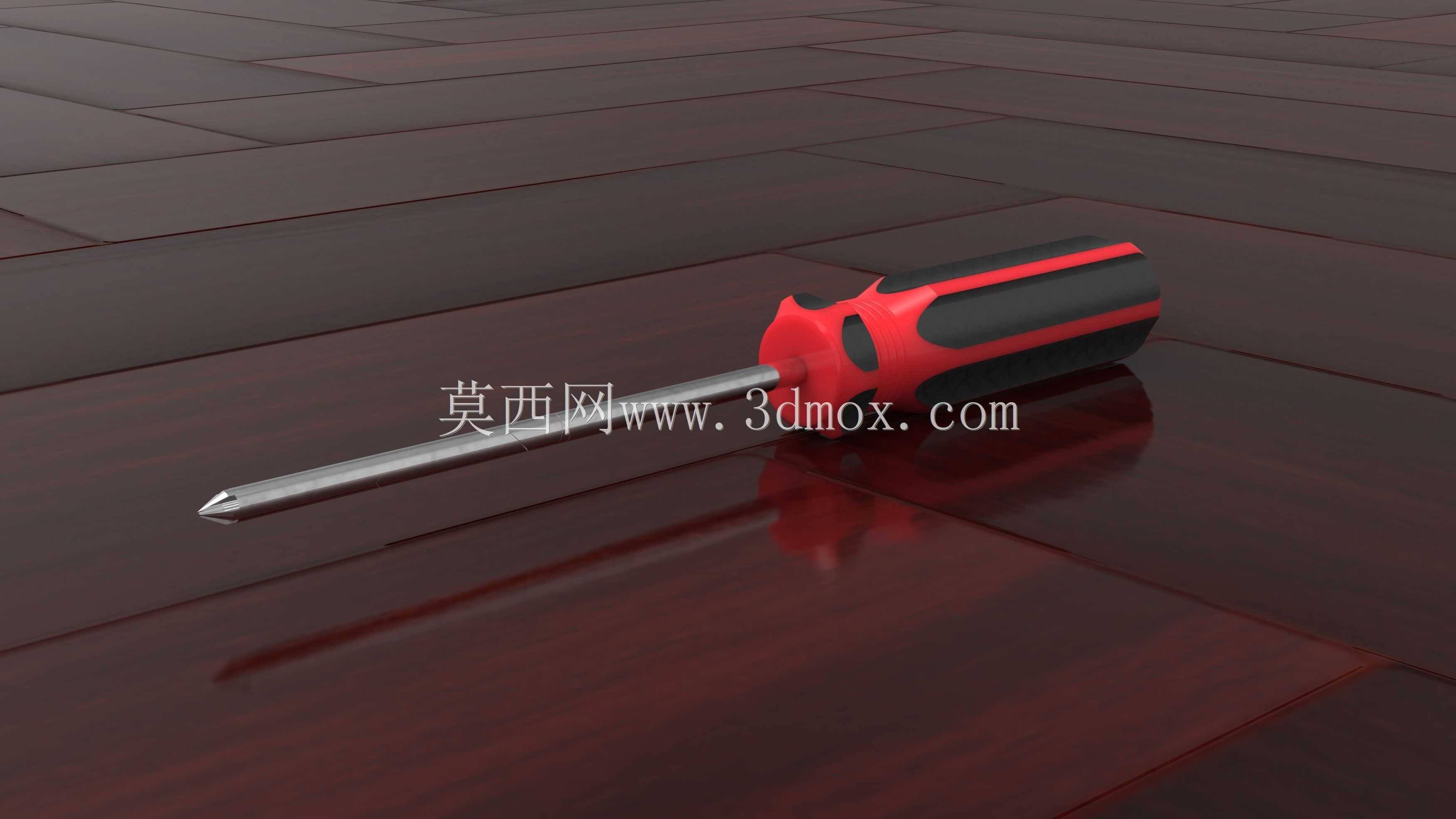

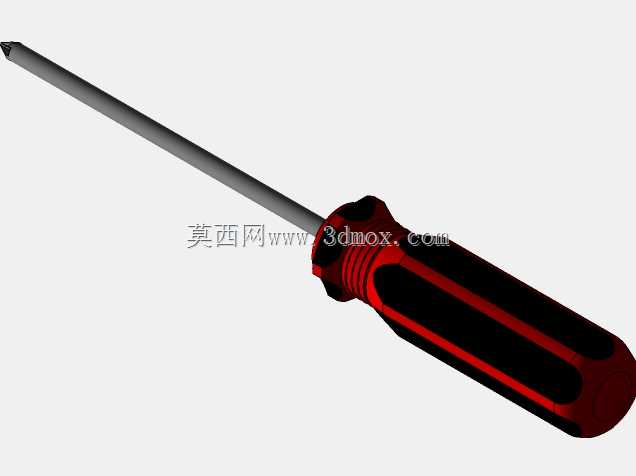

日常设备维保、产线装配、家用拆装场景里，十字螺丝刀是出现频率最高的手动紧固工具之一，这款十字头螺丝刀的建模完全贴合一线使用的实际需求做结构还原，没有做多余的装饰性设计。先从使用端的功能逻辑说起，刀杆部分采用通体合金钢结构，杆身做了等直径圆柱设计，表面粗糙度控制在适合手持施力不打滑的区间，刀头的十字槽啮合端做了标准的菲利普斯头型修型，尖端做了微小的倒角处理，既可以快速对准螺丝槽口，也能避免长期使用后刀头崩边，实际装配时能有效减少拧花螺丝帽的概率，针对M3到M6区间的常用机丝、自攻螺丝都能适配，覆盖绝大多数电器拆装、家具组装、小型设备维保的螺丝规格。手柄部分采用双色注塑的结构逻辑，内层是高刚性的PP材质做骨架，和刀杆的尾部做了嵌入式的过盈配合连接，保证大扭矩施力时刀杆不会和手柄发生相对转动，外层包裹的是软质TPE防滑胶层，胶层表面做了多道纵向的防滑筋，筋条的弧度完全贴合人手握持时的指腹轮廓，不管是正转紧固还是反转拆卸，手掌发力时都不会出现打滑脱手的情况，手柄尾部做了圆弧过渡，长时间掌心顶压施力也不会产生硌手的痛感。从安装边界和尺寸适配来看，这款螺丝刀的整体长度控制在200毫米区间，刀杆直径6毫米，手柄最大直径35毫米，不管是放在常规的工具腰包插袋里，还是放在工具箱的工具格内都不会占用过多空间，针对狭窄空间的拆装作业，刀杆的长度刚好可以探入深度120毫米以内的沉孔位置，不会因为杆身过短够不到螺丝，也不会因为杆身过长在狭小空间内转动受限。设计过程中特意做了重心配平，整体重心落在距离手柄前端三分之一的位置，单手持握时不会出现头重脚轻的情况，长时间连续拧螺丝也能降低手部的疲劳感，刀杆和手柄的连接位置做了一圈过渡凸台，既可以阻挡作业时的油污顺着刀杆流到手柄上，也能在施力时给手指提供一个前挡的受力点，做快速旋拧动作时手指可以抵在凸台位置控制进给力度。
